| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Certification: | FCC |
| Numéro de modèle: | LS-R324 |
| Quantité de commande min: | 2pcs |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-8days |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 6000 pièces/mois |
| Puissance de sortie: | 1W | Fréquence: | Fréquence ultra-haute 433MHz |
|---|---|---|---|
| Interface: | RS232, RS485, USB | Distance: | 2KM |
| Débit en bauds: | 9600bps | Canaux: | 16 canaux |
| Surligner: | Modem RS485 par radio sans fil,Modem par radio de l'Ethernet RS485,modem par radio des données 1W |
||
communication par radio sans fil de PLC de Modbus DTU de modem de 1W RS232 RS485
1W communication sans fil de PLC du modem par radio sans fil 1W RS232 RS485 Modbus DTU
Introduction générale
LS-R324 DTU sans fil dont la distance de transmission atteint la visibilité directe de 3km, soutient la communication sans fil PLC entre de Siemens série S7-200, S7-300, PLC de Schneider, PLC de Mitsubishi, PLC etc. LS-R324 d'ABB soutient le protocole de Modbus, y compris le protocole de Modbus ASCII et de Modbus RTU, protocole de PPI.
LS-R324 DTU peut également se relier à VFD, HMI, PC pour la communication sans fil. Il soutient point par point, point à la transmission de données sans fil de multi-points. La solution sans fil a l'avantage de maintiennent des utilisateurs des câbles de câblage dans le champ dangereux, facile à installer, aucune connaissance de programme du besoin. C'est une solution fiable et concurrentielle.
Paramètre :
Puissance de sortie : C.C 24V
Puissance de rf : 1W
Vitesse baud d'air : 1,200/2,400/4,800/9,600/19,200bps choisissent un
Vitesse baud d'interface : 1,200/2,400/4,800/9,600/19,200bps programmable
Bande de fréquence : 433, 450, 470 ou d'autres
Interface : RS-232, RS-485 et USB
Mode de communication : Semi-duplex
La Manche : 15 canaux
Recevez actuel : <45ma>
Recevez la sensibilité : -123dBm @ 1,200bps) ; -118dBm @ 9,600bps)
Courant de transmission : <500ma>
Portée optique de rf : 2km (BER= 10-5@9600bps) ; 3km (BER=10-5 @ 1,200bps)
Taille : 175*115*32mm (sans port d'antenne)
| Fréquence | 433MHz ou 450MHz, 470MHz |
| Puissance de sortie | 1W (VISIBILITÉ DIRECTE de 2-3km) |
| Appui de protocole | Protocole standard de Modbus RTU ou protocole défini par l'utilisateur |
| Alimentation d'énergie | C.C 9-36V emploient habituellement C.C C.C 24V ou 12V |
| Interface | RS-485 (défaut) ou RS232 ou USB |
| La Manche non. | 15 canal, IMMERSION d'utilisation à changer |
| Antenne | Antenne libre de surgeon avec le câble de 1.5m (antenne de surgeon d'achat 5.5dBi) |
| La température | -35℃~+75℃ (industriel) |
| Dimension | 175×115×32 (millimètre) excluent l'antenne |
| Méthode de difficulté | Vis |
Au sujet de l'indicateur de LED
a. Quand le module est allumé puissance, la PUISSANCE LED est toujours SUR (rouge).
b. Quand le module entrent pour placer le mode (IMMERSION 8 DESSUS), PLACEZ LA LED est toujours SUR (rouge).
c. Quand le module transmet,
si vous employez le port RS232, RS232 LED clignote (vert) régulièrement.
si vous employez le port RS485, RS485 LED clignote (vert) régulièrement.
si vous employez le port USB, USB LED clignote (vert) régulièrement.
d. Quand le module reçoit, rf LED clignote (bleu) régulièrement.

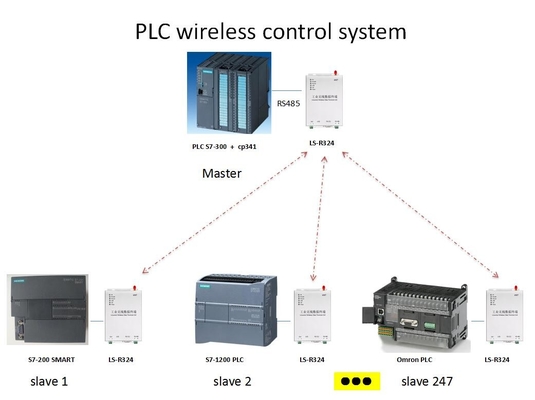

Exemple d'application
