| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Certification: | FCC |
| Numéro de modèle: | LS-R324 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-8jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| Puissance de sortie: | 1W | Fréquence: | Fréquence ultra-haute |
|---|---|---|---|
| Interface: | RS232, RS485, USB | Distance: | 2km |
| Manière de changement d'interface: | IMMERSION | Application: | Communicaiton sans fil de PLC |
| Surligner: | Modem par radio sans fil de PLC,modem par radio sans fil de 2km,radio DTU de 2km |
||
Modem par radio sans fil de PLC
Modem sans fil sans fil RS232, interface de radio d'alimentation d'énergie du contrôleur 1W 24V de PLC de LS-R324 DTU de RS485 USB programmable
Introduction :
LS-R324 est un modem de la radio 1W, transmet la visibilité directe de 3km. Il soutient la bande de fréquence ultra-haute, alimentation de l'énergie 24V. Habituellement travaux en tant que DTU sans fil à relier au PLC et à d'autres dispositifs de contrôle industriels. LS-R324 soutient le protocole de RS485 Modbus RTU. A l'avantage des données de registre reconstituent la fonction.
Application :
Gisement de l'eau/de traitement eaux usées
Vitesse du vent, précipitations, collecte de données de l'humidité etc.
La température, humidité, concentrations de collecte de données du CO2 etc.
Collecte et transmission de données sans fil

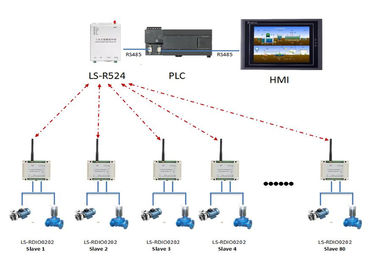

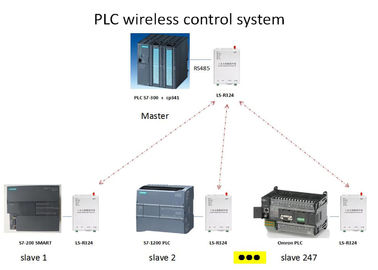

Communication sans fil entre le PLC et les capteurs
Paramètre :
Puissance de sortie : C.C 24V
Puissance de rf : 1W
Vitesse baud d'air : 1,200/2,400/4,800/9,600/19,200bps choisissent un
Vitesse baud d'interface : 1,200/2,400/4,800/9,600/19,200bps programmable
Bande de fréquence : 433, 450, 470 ou d'autres
Interface : RS-232, RS-485 et USB
Mode de communication : Semi-duplex
La Manche : 8 (défaut), 16/32 (adapté aux besoins du client)
Recevez actuel : <45ma>
Recevez la sensibilité : -123dBm @ 1,200bps) ; -118dBm @ 9,600bps)
Courant de transmission : <500ma>
Portée optique de rf : 2km (BER= 10-5@9600bps) ; 3km (BER=10-5 @ 1,200bps)
Taille : 175*115*32mm (sans port d'antenne)
| Fréquence | 433MHz ou 450MHz, 470MHz |
| Puissance de sortie | 1W (VISIBILITÉ DIRECTE de 3000m) |
| Appui de protocole | Protocole standard de Modbus RTU ou protocole défini par l'utilisateur |
| Alimentation d'énergie | C.C 9-36V emploient habituellement C.C C.C 24V ou 12V |
| Interface | RS-485 (défaut) ou RS232 ou USB |
| La Manche non. | 15 canal, IMMERSION d'utilisation à changer |
| Antenne | Antenne libre de surgeon avec le câble de 1.5m (antenne de surgeon d'achat 5.5dBi) |
| La température | -35℃~+75℃ (industriel) |
| Dimension | 175×115×32 (millimètre) excluent l'antenne |
| Méthode de difficulté | Vis |
Pin Definition :
L'appui RS232, RS485, USB, vous pouvez utiliser l'interrupteur à positions multiples pour programmer

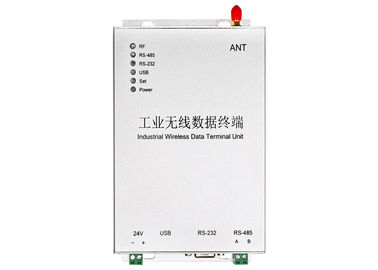

Au sujet de l'indicateur de LED
a. Quand le module est allumé puissance, la PUISSANCE LED est toujours SUR (rouge).
b. Quand le module entrent pour placer le mode (IMMERSION 8 DESSUS), PLACEZ LA LED est toujours SUR (rouge).
c. Quand le module transmet,
si vous employez le port RS232, RS232 LED clignote (vert) régulièrement.
si vous employez le port RS485, RS485 LED clignote (vert) régulièrement.
si vous employez le port USB, USB LED clignote (vert) régulièrement.
d. Quand le module reçoit, rf LED clignote (bleu) régulièrement.
