fréquence: | 433MHZ | de sortie: | canal 4 |
---|---|---|---|
Distance: | 2KM | Utilisation pour la: | solénoïde d'entraînement d'impulsion |
Surligner: | système d'irrigation sans fil,contrôleur sans fil d'arroseuse |
Système d'arrosage commandé par Internet souterrain intelligent pour le solénoïde d'entraînement d'impulsion
Introduction générale :
L'irrigation automatisée devient une tendance avec le développement de l'agriculture futée. Afin d'envoyer l'eau appropriée de quantité dans le temps approprié à vos terres cultivables, nous concevons ce système d'irrigation sans fil. Il a réalisé à Start/OFF vos vannes électromagnétiques de champ sans fil. Vous pouvez commander différentes valves de champ à la salle de commande. Aucun besoin d'aller champ et de commander chaque des valves manuellement un. Le système de contrôle sans fil d'irrigation vous aidera vraiment économisent beaucoup de temps.

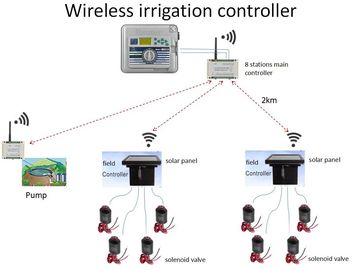

Le système inclut
1. Contrôleur principal au centre de contrôle--pour contrôleur relier de chasseur/de Toro irrigation
2. Contrôleur de pompe à la station de pompage--pour commander la pompe "MARCHE/ARRÊT"
3. Contrôleur de vanne électromagnétique au champ--chaque contrôleur relie 4 valves
Caractéristiques
1. La salle de commande, le contrôleur sans fil a 8 stations. Nous fournissons également l'extenseur de 8 stations dedans
passez commande pour relier le contrôleur d'irrigation de 16 ou 24 ou 36 ou 48 stations.
2. Le contrôleur de valve de champ a le port 4. Chacun peut relier 4 valves. L'utilisation de contrôleur solaire
alimentation d'énergie. Elle a déjà le circuit d'approvisionnement solaire à bord.
3. À la salle de commande, la volonté de contrôleur de pompe met la pompe en marche automatiquement si n'importe quelle de la vanne électromagnétique est allumée. Coupez la pompe si aucune valve n'est allumée automatiquement.
4. À la salle de commande, vous pouvez automatiquement brancher n'importe quelle vanne électromagnétique accordant pre-setted
le programme du contrôleur d'irrigation.
5. Connexion sans fil, aucun besoin d'actionner la pompe et la valve manuellement. Peut faire tout à la salle de commande.
Aucun besoin de courir ici et là plus. Économisez le temps et l'énergie.
6. Le contrôleur principal a l'indicateur de LED du retour du tableau de côté de pompe et de contrôle de valve.
7. Commandez la distance 2km ou plus au terrain découvert, aucun honoraires de communication.
Quel inclus dans ce système
1 | Contrôleur principal |
2 | Extenseur principal |
3 | Contrôleur de pompe |
4 | Contrôleur de valve |
Paramètre
1. Contrôleur Maître-principal :
approvisionnement d'alimentation CC 24V
8 entrées d'isolement (C.C C.A. 24V ou 24V), 1 sortie de réponse
peut augmenter par la station 8
433MHz, puissance de sortie 1W
Port de communication : RS485
2. Maître-extenseur
approvisionnement d'alimentation CC 24V
8 entrées d'isolement (C.C C.A. 24V ou 24V), aucune sortie
Port de communication : RS485
3. Contrôleur de pompe :
Alimentation d'énergie : C.C 12V
1 entrée sèche numérique et 1 sortie de relais
charge maximum AC250V/5A, DC30V/5A de contact
433MHz, puissance de sortie 1W
Port de communication : RS485

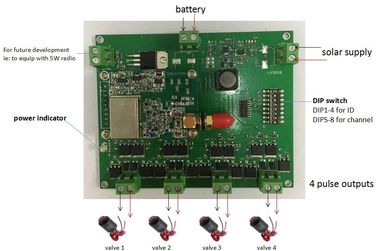

4. Contrôleur de valve :
alimentation d'approvisionnement d'alimentation CC 12V ou d'énergie de panneau solaire. Batterie complètement chargée : 13.6V
4 sorties d'impulsion d'isolement, peuvent commander 4 vannes électromagnétiques séparément
433MHz, puissance de sortie 1W
Comment relier le contrôleur principal
Au sujet de la définition de l'interrupteur à positions multiples du contrôleur principal
Comment relier l'extenseur
Au sujet de la définition de l'interrupteur à positions multiples de l'extenseur
Comment relier la pompe principale
Définition d'interrupteur à positions multiples de contrôleur de pompe
Comment relier le contrôleur de valve
Conclusion :
1. Veuillez s'assurer tous les contrôleurs dans le même arrangement de système avec le même canal
2. Un maître à plus d'esclaves, a placé l'identification différente pour des esclaves (le contrôleur svp de valve)
3. Le côté principal tous les ports de COM se relient au port du C du contrôleur d'irrigation
