puce: | CC1020 | puissance de sortie: | 1W |
---|---|---|---|
Distance: | visibilité directe de 2-3km | fréquence: | 433MHz/450MHz/470MHz |
Port: | RS232/RS485/TTL périodique | Application: | Amr |
Surligner: | infopac sans fil,transfert des données sans fil |

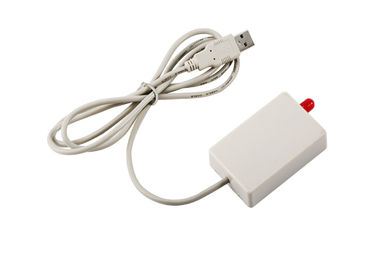

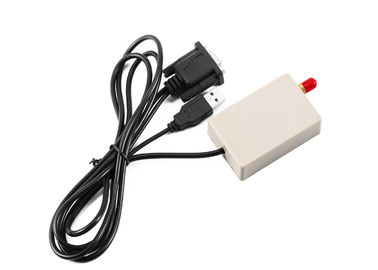

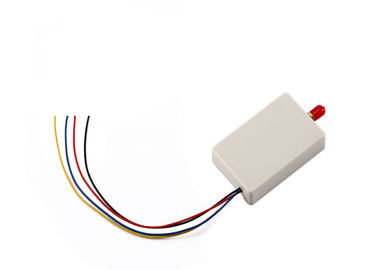

infopac de 433MHz rf, module sans fil d'émetteur-récepteur de radio de l'émetteur 2KM de rf pour l'Amr
Introduction

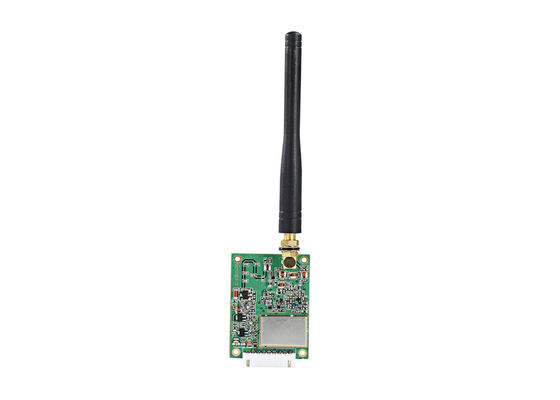

LS-U1000 est un infopac de la bande 1000mW de fréquence ultra-haute. Il transmet la visibilité directe environ de 2-3km. Ce module adopte la transmission transparente. Les utilisateurs n'ont besoin d'aucune connaissance de programme. Conçu avec du TI CC1020 d'IC de bonne représentation et la grande vitesse MCU, LS-U1000 est un excellent émetteur-récepteur de rf. Il a l'avantage de la petite taille, consommation de puissance faible, longue distance de transmission, et aussi, capacité anti-parasitage forte.
Paramètre :
Puissance de sortie : défaut de C.C 5V ou 12V adapté aux besoins du client
Puissance de rf : défaut 1W ou 500mW
Vitesse baud d'air : 1,200/2,400/4,800/9,600/19,200bps choisissent un
Vitesse baud d'interface : 1,200/2,400/4,800/9,600/19,200bps programmable
Bande de fréquence : 433, 450, 470 ou d'autres
Interface : RS-232/RS-485/TTL standard
Mode de communication : Semi-duplex
La Manche : 8 (défaut), 16/32 (adapté aux besoins du client)
Recevez le courant : <45ma>
Recevez la sensibilité : -123dBm @ 1,200bps) ; -118dBm @ 9,600bps)
Courant de transmission : <500ma>
Portée optique de rf : 2km (BER= 10-5@9600bps) ; 3km (BER=10-5 @ 1,200bps)
Taille : 53×38×10mm (sans port d'antenne)
REPRÉSENTATION | |
Puissance de sortie : | 1W |
Portée optique de rf : | 3km@1200bps ; 2km@9600bps |
Taux effectif de rf : | 1200/2400/4800/9600/19200bps |
La Manche de l'espace : | 1MHz (défaut), (personnalisation 12.5/25KHz) |
Largeur de bande : | <25khz> |
Sensibilité de récepteur : | -123dBm@1200bps, -118dbm (9600bps) |
Format de données : | 8N1, 8E1, 8O1 (adaptez aux besoins du client) |
COMPATIBILITÉ | |
LS-UN10, LS-UN100, LS-U1000, série LS-UN5000 | |
PUISSANCE | |
Tension d'alimentation : | C.C 5V |
Transmettez le courant : | <600ma> |
Recevez le courant : | <50ma> |
Courant de sommeil : | <20ua> |
GÉNÉRALITÉS | |
Mode de communication : | Semi-duplex |
Bande de fréquence : | 433MHz ou 400MHz, ou 450MHz, 470MHz |
Modulation de fréquence | FSK/GFSK |
La Manche : | 8 (défaut), 16/32/64 (facultatif) |
Interface : | TTL, RS232, RS485 (choisissez un) |
PROPRIÉTÉS PHYSIQUES | |
Taille : | 53mm×38mm×10mm (à l'exclusion de la base d'antenne et de la goupille de données) |
Poids : | 35g |
Base d'antenne : | 50Ω, SMA |
Température de fonctionnement : | Industriel : - 40℃~+85℃ (TCXO) |
Stabilité de fréquence : | ±2.5ppm industriel |
Application :
Contrôle sans fil de queue de machine
Lecture de compteur automatique
Signe de l'affichage à LED LED
Surveillance sans fil de PTZ
Automatisation industrielle
Dispositif de prise
Système d'irrigation
Télémétrie de données
Contrôle de robotique
Domotique
Définition de Pin (goupille 9)
Pin non. |
Signal Nom |
Fonction | Niveau | Connexion avec le terminal | Remarques |
1 | LA terre | Fondre de l'alimentation d'énergie | La terre | ||
2 | VCC | C.C d'alimentation d'énergie | 5V | ||
3 | RxD/TTL | Réception de données | TTL | TxD | |
4 | TxD/TTL | Transmission de données | TTL | RxD | |
5 | SGND | Signal | |||
6 | A (TXD) | A de RS-485 (TxD de RS-232) | A (RxD) | ||
7 | B (RXD) | B de RS-485 (RxD de RS-232) | B (TxD) | ||
8 | SOMMEIL | Contrôle de sommeil | TTL | Signal de sommeil | Valide de bas niveau |
9 | ESSAI | Essai d'usine |
Installez la dimension
Comment se relier au PC
Application typique :
transfert des données dans RTU sans fil
