| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-U1000S-A |
| Quantité de commande min: | 2PCS |
| Prix: | negotiable |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-7 jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| fréquence: | 433MHZ | puissance de sortie: | 1W |
|---|---|---|---|
| Distance: | 2KM | Matériau: | boîtier en plastique |
| Mettre en évidence: | transfert des données sans fil,émetteur-récepteur de données de rf |
||
La radio de l'infopac de LS-U1000 rf RS232 communiquent avec RS485 le contrôle sans fil des dispositifs 1km
Introduction :

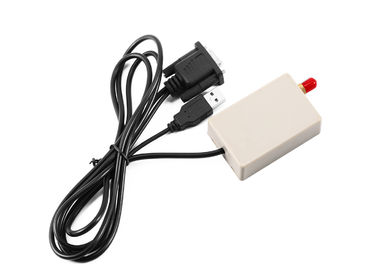

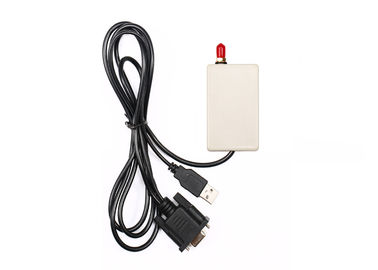

LS-U1000S-RS232 est un infopac de la bande 1000mW de fréquence ultra-haute. Avec l'enveloppe en plastique élégante, DB9 le connecteur, il est commode que vous reliiez le port du RS232 de l'ordinateur et d'autres dispositifs RS232. Facile à installer, aucun programme n'a eu besoin, aucun honoraires de communication.
Paramètre :
Puissance de sortie : Alimentation d'énergie d'USB
Puissance de rf : 1W
Vitesse baud d'air : 1,200/2,400/4,800/9,600/19,200bps choisissent un
Vitesse baud d'interface : 1,200/2,400/4,800/9,600/19,200bps programmable
Bande de fréquence : 433 ou 400, 450, 470or ISM d'autres
Interface : RS-232
Mode de communication : semi-duplex
La Manche : 8 (défaut), 16/32 (adapté aux besoins du client)
Recevez le courant : <50ma>
Recevez la sensibilité : -123dBm @ 1,200bps) ; -118dBm @ 9,600bps)
Courant de transmission : <500ma>
Portée optique de rf : 2km (BER= 10-5@9600bps) ; 3km (BER=10-5 @ 1200bps)
Taille : 68x 45 x 18mm (sans port d'antenne)
| REPRÉSENTATION | |
| Puissance de sortie : | 1W |
| Portée optique de rf : | 3km@1200bps ; 2km@9600bps |
| Taux effectif de rf : | 1200/2400/4800/9600/19200bps |
| La Manche de l'espace : | 1MHz (défaut), (personnalisation 12.5/25KHz) |
| Largeur de bande : | <25khz> |
| Sensibilité de récepteur : | -123dBm@1200bps, -118dbm (9600bps) |
| Format de données : | 8N1, 8E1, 8O1 (adaptez aux besoins du client) |
| COMPATIBILITÉ | |
| LS-UN10, LS-UN100, LS-U1000, série LS-UN5000 | |
| PUISSANCE | |
| Tension d'alimentation : | C.C 5V |
| Transmettez le courant : | <600ma> |
| Recevez le courant : | <50ma> |
| Courant de sommeil : | <20ua> |
| GÉNÉRALITÉS | |
| Mode de communication : | Semi-duplex |
| Bande de fréquence : | 433MHz ou 400MHz, ou 450MHz, 470MHz |
| Modulation de fréquence | FSK/GFSK |
| La Manche : | 8 (défaut), 16/32/64 (facultatif) |
| Interface : | RS232 |
| PROPRIÉTÉS PHYSIQUES | |
| Taille : | 53mm×38mm×10mm (à l'exclusion de la base d'antenne et de la goupille de données) |
| Poids : | 35g |

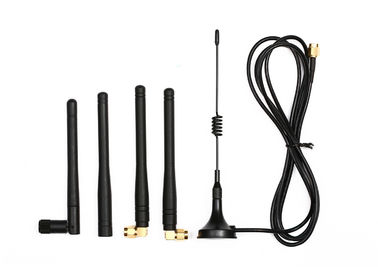

| Base d'antenne : | 50Ω, SMA |
| Température de fonctionnement : | Industriel : - 40℃~+85℃ (TCXO) |
| Stabilité de fréquence : | ±2.5ppm industriel |
Application :
Contrôle sans fil de queue de machine
Amr (lecture de compteur automatique)
Signe de l'affichage à LED LED
Surveillance sans fil
Automatisation industrielle
Dispositif de prise
Système d'irrigation
RS232 à la radio
Contrôle de robotique
Domotique
Définition de PIN :
DB9 à relier au port du RS232 de votre dispositif
USB pour assurer la puissance
La fonction de l'indicateur de LED
a. L'indicateur de LED clignote rouge pour 0.5S quand alimentation d'énergie dessus.
b. Le bleu de clignotement d'indicateur de LED en recevant des données.
c. Le rouge de clignotement d'indicateur de LED en transmettant des données.
d. L'indicateur de LED garde l'obscurité quand le module est en mode de sommeil.
Arrangement de paramètre par notre logiciel
Vous pouvez employer notre logiciel Lensen.exe pour lire ou placer le paramètre sur l'ordinateur. Quand vous reliez le module de rf au PC par le câble d'essai, rappelez-vous svp de relier le DB9 aussi bien que le port USB à l'ordinateur.
Configuration de la Manche :
Chaque canal a son point à frèquence fixe qui est préécrit à MCU dans l'usine. Ce qui suit est la table de configuration pour notre module commun. Si vous avez besoin d'autres points de fréquence, dites svp nos ventes quand vous passez la commande.
| Creusez des rigoles non. | Fréquence | La Manche non. | Fréquence |
| 1 | 429.0325MHz | 5 | 433.0325MHz |
| 2 | 430.0325MHz | 6 | 434.0325MHz |
| 3 | 431.0325MHz | 7 | 435.0325MHz |
| 4 | 432.0325MHz | 8 | 436.0325MHz |
