contrôle sans fil sans fil RS485 d'Amr 2km d'infopac de 1W RS485 au contrôleur de radio de PTZ
Introduction :

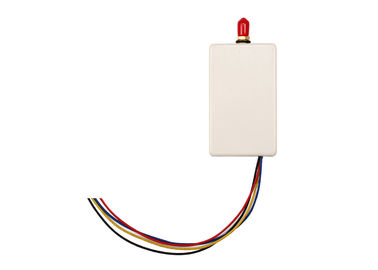

LS-U1000S-RS485 est un infopac de la bande 1000mW de fréquence ultra-haute. Avec l'enveloppe en plastique élégante, il est commode que vous vous reliiez aux dispositifs RS485 pour des applications extérieures. Facile à installer, aucun programme n'a eu besoin, aucun honoraires de communication.
Paramètre :
Puissance de sortie : C.C 5V ou autre adapté aux besoins du client
Puissance de rf : 1W
Vitesse baud d'air : 1,200/2,400/4,800/9,600/19,200bps choisissent un
Vitesse baud d'interface : 1,200/2,400/4,800/9,600/19,200bps programmable
Bande de fréquence : 433, ou 400, 450, 470 ou ISM d'autres
Interface : RS485
Mode de communication : Semi-duplex
La Manche : 8 (défaut), 16/32 (adapté aux besoins du client)
Recevez le courant : <50ma>
Recevez la sensibilité : -123dBm @ 1,200bps) ; -118dBm @ 9,600bps)
Courant de transmission : <500ma>
Portée optique de rf : 2km (BER= 10-5@9600bps) ; 3km (BER=10-5 @ 1,200bps)
Taille : 68x 45 x 18mm (sans port d'antenne)
| REPRÉSENTATION |
| Puissance de sortie : |
1W |
| Portée optique de rf : |
3km@1200bps ; 2km@9600bps |
| Taux effectif de rf : |
1200/2400/4800/9600/19200bps |
| La Manche de l'espace : |
1MHz (défaut), (personnalisation 12.5/25KHz) |
| Largeur de bande : |
<25khz>
|
| Sensibilité de récepteur : |
-123dBm@1200bps, -118dbm (9600bps) |
| Format de données : |
8N1, 8E1, 8O1 (adaptez aux besoins du client) |
| COMPATIBILITÉ |
| LS-UN10, LS-UN100, LS-U1000, série LS-UN5000 |
| PUISSANCE |
| Tension d'alimentation : |
C.C 5V |
| Transmettez le courant : |
<600ma>
|
| Recevez le courant : |
<50ma>
|
| Courant de sommeil : |
<20ua>
|
| GÉNÉRALITÉS |
| Mode de communication : |
Semi-duplex |
| Bande de fréquence : |
433MHz ou 400MHz, ou 450MHz, 470MHz |
| Modulation de fréquence |
FSK/GFSK |
| La Manche : |
8 (défaut), 16/32/64 (facultatif) |
| Interface : |
TTL, RS232, RS485 (choisissez un) |
| PROPRIÉTÉS PHYSIQUES |
| Taille : |
53mm×38mm×10mm
(à l'exclusion de la base d'antenne et de la goupille de données) |
| Poids : |
35g |

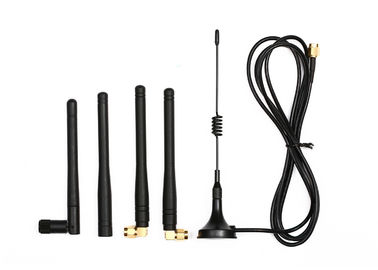

| Base d'antenne : |
50Ω, SMA |
| Température de fonctionnement : |
Industriel : - 40℃~+85℃ (TCXO) |
| Stabilité de fréquence : |
±2.5ppm industriel |
Application :
- SCADA
- Amr (lecture de compteur automatique)
- Commande de caméra (PTZ)
- Contrôle de tableau indicateur de sports
- Signes et tables des messages électroniques
- Cheminement de flotte de GPS
- Systèmes de sécurité
- Surveillance de distributeur automatique
- Systèmes à distance de temps
- Systèmes à distance de stationnement et d'accès de porte
- L'extérieur pèsent des échelles
- Contrôle de la CAHT
- Contrôle à distance de station de pompage
- La défense de patrie
- Robotique et contrôle
- Applications sans fil de vérification de l'inventaire
- Irrigation de pivot
- Télémétrie aéroportée
- Instrumentation à distance
- Capteurs sans fil de pression et de température

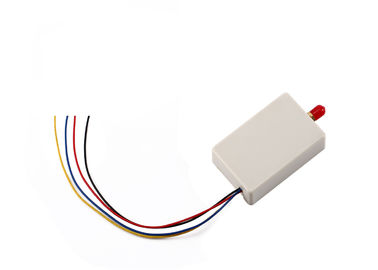

Définition de PIN :
Câble rouge---VCC 5V (C.C d'alimentation d'énergie)
Câble noir----La terre (fondre de l'alimentation d'énergie)
Câble bleu----485 A
Câble jaune---485 B
Configuration de la Manche :
Chaque canal a son point à frèquence fixe qui est préécrit à MCU dans l'usine. Ce qui suit est la table de configuration pour notre module commun. Si vous avez besoin d'autres points de fréquence, dites svp nos ventes quand vous passez la commande.
| Creusez des rigoles non. |
Fréquence |
La Manche non. |
Fréquence |
| 1 |
429.0325MHz |
5 |
433.0325MHz |
| 2 |
430.0325MHz |
6 |
434.0325MHz |
| 3 |
431.0325MHz |
7 |
435.0325MHz |
| 4 |
432.0325MHz |
8 |
436.0325MHz |
