transfert des données sans fil sans fil de l'infopac 100mW 433MHz pour des données périodiques de 500m

Informations de base
Lieu d'origine: La Chine
Nom de marque: Lensen
Numéro de modèle: LS-S100
Quantité de commande min: 2PCS
Prix: Negotiation
Détails d'emballage: Carton standard
Délai de livraison: 2-7jours
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 6000pcs/month
fréquence: 433MHZ Distance: visibilité directe de 1km
Interface: TTL Taille: mini
Surligner:

transfert des données sans fil

,

émetteur-récepteur de données de rf

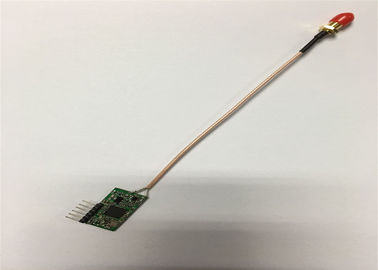

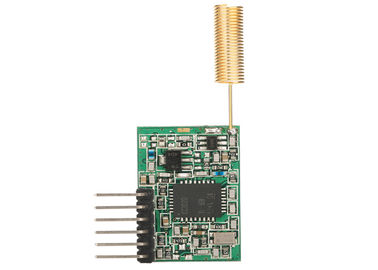

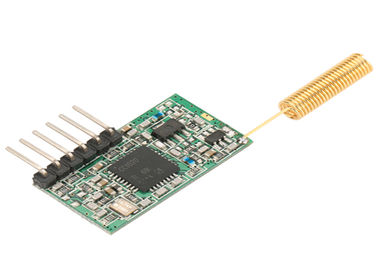

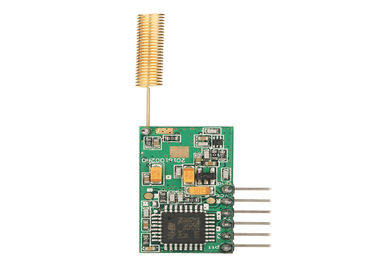

LS-S100 est un émetteur-récepteur de la Mini-taille rf. Il est habituellement employé pour l'application restreinte de l'espace. Avec l'interface de TTL, il est très utilisé pour la communication sans fil de microcontrôleur et d'autres systèmes de communication de port de niveau de TTL. Il a la fiabilité élevée et la bonne représentation.



I. spécification technique

REPRÉSENTATION
Puissance de sortie : 100mW (défaut),
Portée optique de rf : 1000m@1200bps ; 600m@9600bps
Taux effectif de rf : 1200/2400/4800/9600/19200bps
La Manche de l'espace : 1MHz (défaut), (personnalisation 12.5/25KHz/other)
Largeur de bande : <25khz>
Sensibilité de récepteur : -123dBm@1200bps (JUJUBE de 1%)
MISE EN RÉSEAU
Topologie de mise en réseau : Point par point, point-à-multipoint
COMPATIBILITÉ
Série de LS-U
PUISSANCE
Tension d'alimentation : C.C 5V (défaut),
Transmettez le courant : 100mA
Recevez le courant : 30mA
Courant de sommeil : 10uA
GÉNÉRALITÉS
Mode de communication : Semi-duplex
Bande de fréquence : 433MHz (400/450MHz/470MHz)
La Manche : 8 (défaut), 16/32/64 (facultatif)
Interface : TTL
PROPRIÉTÉS PHYSIQUES
Taille : 28mm×15mm×10mm
(à l'exclusion de la base d'antenne et de la goupille de données)
Poids : 20g
Base d'antenne : 50Ω, SMA
Température de fonctionnement : Industriel : - 40℃~+85℃ (TCXO)
Stabilité de fréquence : ±2.5ppm industriel




II. champ d'application

LS-S100 l'infopac sans fil d'émetteur-récepteur de puissance micro convient à :

* alarme et systèmes de sécurité sans fil

* scanner sans fil

* automation de bâtiment, sécurité, sans fil contrôle

* transmission de données sans fil, système de collecte de données automatique ;

* formation et concurrence de sports ;

* position sans fil, terminal intelligent sans fil de PDA ;

* télémétrie sans fil facturant se garer, parking ;

* inspection sans fil d'automobile de modem et orientation à quatre roues ;

* point au réseau sans fil multipoint

......



III. Comment l'employer

1. Alimentation d'énergie du défaut 5V

2. Définition de PIN (6pin)





Tableau 1 : Définitions de Pin du JP 1 et méthodes de connexion

Pin non. Nom de signal Fonction Niveau Connexion avec le terminal Remarques
1 LA terre Fondre de l'alimentation d'énergie - La terre
2 VCC Alimentation d'énergie : C.C 5V -
3 RXD/TTL Réception de données TTL TxD
4 TXD/TTL Transmission de données TTL RxD
5 SLP Contrôle de sommeil - Signal de sommeil Valide de bas niveau
6 ESSAI Essai d'usine - -




3. Dimension d'installation

transfert des données sans fil sans fil de l'infopac 100mW 433MHz pour des données périodiques de 500m 0



4. Arrangement de paramètre par notre logiciel

Vous pouvez employer notre logiciel Lensen.exe pour lire ou placer le paramètre sur l'ordinateur. Quand vous reliez le module de rf au PC par le câble d'essai, rappelez-vous svp de relier le DB9 aussi bien que le port USB à l'ordinateur.

La fréquence correspondante se dirige à 433MHz de 1-8 canaux

La Manche Fréquence La Manche Fréquence La Manche Fréquence La Manche Fréquence
1 429.0325MHZ 2 430.0325MHZ 3 431.0325MHZ 4 432.0325MHZ
5 433.0325MHZ 6 434.0325MHZ 7 435.0325MHZ 8 436.0325MHZ




5. forfait standard

(a). Un module de LS-S100 rf

(b). Un câble plat de 6 bornes

(c). Une antenne de bobine

Si vous avez des conditions spéciales, svp contactez-nous pour plus de détails.
