puissance de sortie: | 5w | Distance: | visibilité directe de 10km |
---|---|---|---|
Interface: | RS232, RS485, USB | Protocole: | Modbus RTU |
Surligner: | module par radio sans fil,Modem par radio de données |
remplacement par radio sans fil de câble d'interface du modem RS232 RS485 USB de PLC 5W pour Modbus RTU
1. Introduction générale

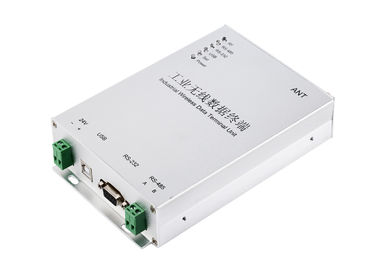

LS-R524 DTU sans fil dont la distance de transmission atteint la visibilité directe de 10km, soutient la communication sans fil PLC entre de Siemens série S7-200, S7-300, PLC de Schneider, protocole de Modbus de soutiens de PLC de Mitsubishi, de PLC etc. LS-R524 d'ABB, y compris le protocole de Modbus ASCII et de Modbus RTU, protocole de PPI.
LS-R524 DTU peut également se relier au transducteur, au HMI et aux capteurs pour la communication sans fil. Il soutient point par point, point à la transmission de données sans fil de multi-points. La solution sans fil fait maintenir l'avantage de des utilisateurs des câbles de câblage dans le champ dangereux, facile à installer, aucune connaissance de programme du besoin. C'est une solution fiable et concurrentielle.
2. Champ d'application
* pression, débit, collectes de données de la température etc., transmission sans fil et contrôle dans le domaine de l'eau/de traitement eaux usées
* vitesse du vent, précipitations, collecte de données de l'humidité etc., transmission sans fil et contrôle à si station de surveillance
* la température, humidité, concentrations de collecte de données du CO2 etc., transmission sans fil et contrôle en serre chaude d'agriculture
* sans fil contrôle d'AGV
* d'autres genres de collecte et de transmission de données sans fil d'équipement d'OEM
* communication sans fil entre le PLC et les capteurs sur les machines et l'équipement chimiques, gisement de pétrole.
3. spécification technique
Fréquence | 433MHz ou 450MHz, 470MHz |
Puissance de sortie | 5W |
Appui de protocole | Modbus standard RTU ou PPI |
Alimentation d'énergie | de C.C 9-36V de l'utilisation 24V habituellement C.C C.C ou 12V |
Interface | RS-485 (défaut) ou RS232 ou USB |
La Manche non. | 15 canal, IMMERSION d'utilisation à changer |

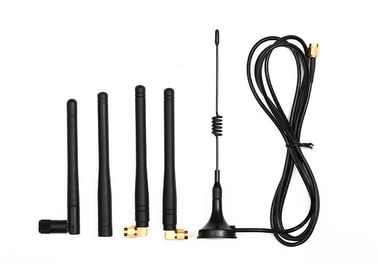

Antenne | Antenne libre de surgeon avec le câble de 1.5m (antenne de surgeon d'achat 5.5dBi) |
La température | -35℃~+75℃ (industriel) |
Dimension | 175×115×32 (millimètre) excluent l'antenne |
Méthode de difficulté | Vis |

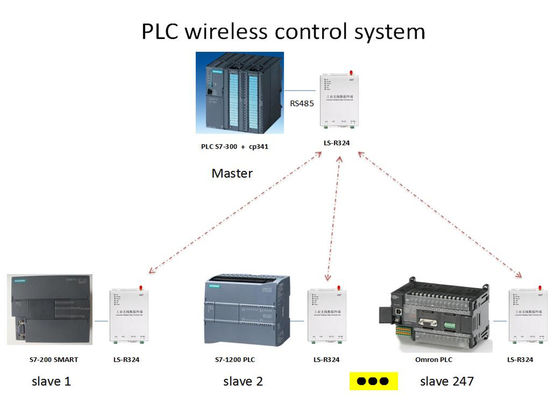

4. Exemples d'application LS-R524 :
4,1
4,2
4,3
5. Mise en réseau de LS-R524 DTU
LS-R524 DTU adopte le mode semi-duplex de communication. Il adapte au point à la communication de multipoints. De cette façon, nous devrions placer 1 module comme maître et d'autres comme esclaves. Chaque esclave a son propre cadre de données unique d'utilisations de maître d'identification avec l'identification pour transmettre des données ou la commande. Tous les esclaves recevront des données et compareront l'identification reçue à sa propre identification. Si l'identification est identique, recevez-le et donnez la réponse correspondante accordant la commande. Si l'identification est différente, ignorez-juste la, ne donnent aucune réponse. Tout ceux-ci devraient finir par protocole supérieur. Il peut promettre qu'il y a seulement une radio est en mode de transmission dedans n'importe quand pour éviter l'interférence.
LS-R524 RTU peut également employer pour la communication point par point. C'est plus facile. Quand vous programmez la porte série, notez-svp la est semi-duplex et il y a retard de transmission sans fil.
6. Arrangement d'interrupteur à positions multiples de LS-R524 DTU
Note : au sujet de l'arrangement de canal
La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION |
1 |
| 2 |
| 3 |
| 4 |
|
5 |
| 6 |
| 7 |
| 8 |
|
DIP1 SUR les moyens 1
DIP2 SUR les moyens 2
DIP3 SUR les moyens 4
DIP4 SUR les moyens 8
Par exemple, le canal 15, vous devez placer l'IMMERSION 1, 2, 3 et 4 tous DESSUS

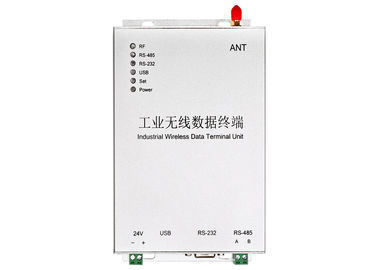

Au sujet de l'indicateur de LED
a. Quand le module est allumé puissance, la PUISSANCE LED est toujours DESSUS (rouge).
b. Quand le module entrent pour placer le mode (IMMERSION 8 DESSUS), PLACEZ LA LED est toujours DESSUS (rouge).
c. Quand le module transmet,
si vous employez le port RS232, RS232 LED clignote (vert) régulièrement.
si vous employez le port RS485, RS485 LED clignote (vert) régulièrement.
si vous employez le port USB, USB LED clignote (vert) régulièrement.
d. Quand le module reçoit, rf LED clignote (bleu) régulièrement.
8. Avis de LS-R524 DTU dans la vraie application
8,1 temps de retard sans fil de LS-R524 DTU.
En raison de LS-R524 adopte la technologie de FEC (de correction d'erreurs en avant) etc. pour traiter vos données avant la transmission, il y a un temps de retard entre RxD LS-R524 d'un émetteur-récepteur “A” reçoit vos données, le transmet et l'autre émetteur-récepteur “B” reçoivent et transmettent par son TxD. La vitesse baud différente de rf cause le temps de retard différent. Veuillez voir le temps de retard spécifique ci-dessous :
Le rf datent le taux | Retard | Taux de date de rf | Retard |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
8,2 méthode de correction d'erreurs de LS-R524 DTU
Pour promettre votre système pour être plus stables et dignes de confiance, nous proposons que vous ajoutiez le contrôle ou le centre de détection et de contrôle pour retransmettre des données s'il y a erreur.
8,3 méthode de transmission de LS-R524 DTU pour le grand paquet de données
Dans la théorie, LS-R524 peut transmettre pas le paquet de données de limite, mais nous ne vous proposons pas pour transmettre le paquet trop grand de données. Nous proposons chaque paquet moins que 120B, un meilleur 60-100B. Également nous proposons votre utilisation ARQ de programme de renvoyer le paquet avec l'erreur.
Par exemple, nous supposons que le vrai JUJUBE de communication est 10-4, et besoin de l'utilisateur pour envoyer un dossier 1KB (10000bit), si vous transmettez par l'intermédiaire de 1 paquet, dans la théorie, là serez l'erreur 1bit dans chaque heure de réception, ainsi ce dossier 1KB ne peut pas transmettre correctement tout le temps.
Si vous pouvez se diviser le 1KB classe dans le paquet 10, chaque paquet transmet 100B, dans la théorie, là pourrait être erreur après que vous envoyiez 10 paquets. Le module renverra ce paquet par l'intermédiaire d'ARQ. Bien que, nous envoyions 1 plus de paquet et l'efficacité entière réduisent, mais ceci peut promettre que toutes les données peuvent être reçues correctement.
