puissance de sortie: | 5w | fréquence: | 150MHz |
---|---|---|---|
Distance: | visibilité directe de 10km | Interface: | RS232/RS485/TTL |
Vitesse baud: | 1200bps/2400bps | Application: | Marin |
Surligner: | module par radio sans fil,modem par radio périodique |

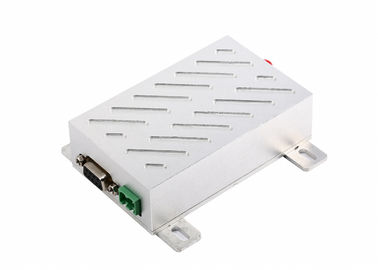

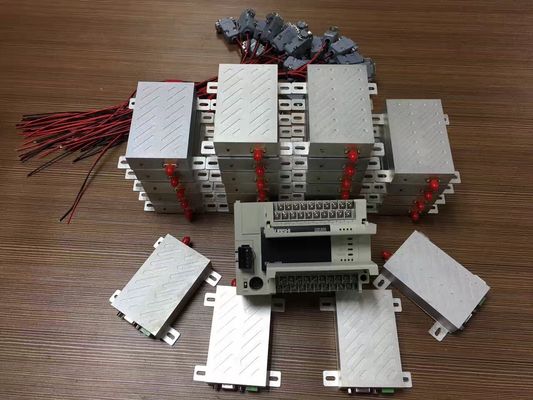

LS-V5000 transmettent par radio le module adoptent la double boucle de phase-serrure, la double structure de VCO et le TXCO de forte stabilité. Avec l'arithmétique avancée défaut-rectifiez le système, il a de forte stabilité et la fiabilité. Ce module est habituellement utilisé pour le contrôle d'industrie, la garde de l'eau, délivrance en mer, gestion de gisement de pétrole, alarme sans fil et ainsi de suite. D'ailleurs, nous pouvons prolonger ses fonctions et produits d'ODM pour vous selon votre application spécifique.
Caractéristiques :
Caractéristiques :
Double boucle de phase-serrure, double structure de VCO, de forte stabilité
Fréquence porteuse : VHF/UHF sélectionnable
Taux de données aérodynamiques : 1200/2400bps maintenant
Interface : TTL/RS-232/RS-485 sélectionnable
Modulation : FSK/MSK
Stabilité de fréquence : ±2.5ppm
Espacement de la Manche : 25KHz
Impédance d'antenne : 50 ohms
La température : -30~+70C
Taille : 85x58x16mm (sans radiateur)
La distance de transmission peut atteindre la visibilité directe de 10Km
Pin non. | Nom de signal | Définition | Description | Remarques | ||
Puissance | 1 | VCC | DC12V±10% | Courant maximum de transmission : 1.5A | ||
2 | LA terre | Fondre de l'alimentation d'énergie | ||||
Base de signal | 1 | LA terre | Fondre du signal de puissance | |||
2 | A (TXD) | Réception de données | TTL TX/RS232 TX/RS485-A | Choisissez un | ||
3 | B (RXD) | Transmission de données | TTL RX/RS232 RX/RS485-B | |||
4 | OR | |||||
5 | DGND | Fondre du signal | ||||
6 | PTTs | Contrôle de transmission audio | ||||
7 | MIC DEDANS | Contrôle d'entrée de microphone | ||||
8 | HAUT-PARLEUR | Contrôle de sortie de haut-parleur | ||||
9 | ESSAI | Essai d'usine |
Réception du paramètre :
Réception de la sensibilité : ≤-119dBm (plus que 12dB SINAD)
Sélectivité à canal adjacent : ≥65dB
Rejet d'intermodulation : ≥65dB
Rejet de pagaille et d'images : ≥70dB
Paramètre de Transmiting :
Puissance de rf : 5W
Déviation de fréquence : ≥ 5.0kHz
Puissance à canal adjacent : ≥70dB
Courant de transmission : ≤1.5A
Application de LS-V5000 :
APRS, SCADA
Alarme et systèmes de sécurité sans fil ;
Système sans fil de transmission vocale, bipeurs sans fil
surveillance et à régulation de processus sans fil ;
Transmission de données sans fil, système de collecte de données automatique ;
Système de vote sans fil de conférence ;
Position sans fil, terminal intelligent sans fil de PDA ;
Gare routière électronique et trafic intelligent ;
Écran sans fil de visualisation électronique, affichage à LED
RS232/RS485 à la radio ;
Comment utiliser le module de radio des données LS-V5000
LS-V5000 port d'interface fournit de RS-232, de RS-485 ou de TTL niveau pour la liaison directe avec le PC, dispositifs RS485, microcontrôleur et tout autre équipement d'UART.
Alimentation d'énergie
LS-V5000 fonctionne dans le C.C de la tension d'alimentation 12V. À l'aide d'un meilleur facteur d'ondulation, les émetteurs-récepteurs LS-V5000 peuvent également partager l'alimentation d'énergie avec d'autres équipements. Si possible, une puce tension-stabilisante avec la tension 12V est plus recommandée car la seule alimentation d'énergie que l'alimentation d'énergie de commutateur. Mais si seulement l'alimentation d'énergie de commutateur disponible, la confiture par l'impulsion de commutateur à l'émetteur-récepteur est évitée. En outre, fondre fiable doit être employé s'il y a d'autres dispositifs dans ce système. En cas de ne pas se relier à la terre, il peut former son propre fondre mais doit être absolument séparé de l'approvisionnement électrique municipal.
Définition de Pin
Pin non. | Nom de signal | Définition | Description | Remarques | ||
Puissance | 1 | LA terre |
Fondre de l'alimentation d'énergie
|
|||
2 | VCC | DC12V±10% | Courant maximum de transmission : 1.5A | |||
Base de signal | 1 | RxD (TTL) | Réception de données de TTL | |||
2 | A (TXD) | Réception de données | RS232 TX/RS485-A | Choisissez un | ||
3 | B (RXD) | Transmission de données | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
Transmission de données de TTL | ||||
5 | DGND | Fondre du signal | ||||
6 | PTTs | Contrôle de transmission audio | ||||
7 | MIC DEDANS | Contrôle d'entrée de microphone | ||||
8 | HAUT-PARLEUR | Contrôle de sortie de haut-parleur | ||||
9 | ESSAI | Essai d'usine |
