radio sans fil de communication de PLC du module par radio sans fil RS485 d'alimentation d'énergie de 5W 24V

radio sans fil de communication de PLC du module RS485 sans fil d'alimentation d'énergie de 5W 24V

1. Introduction générale

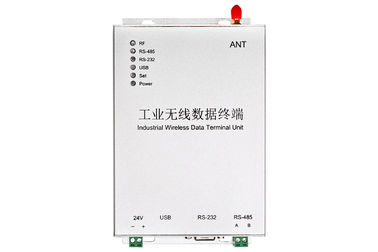

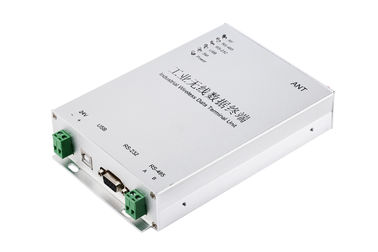

C'est une radio 5W pour le transfert des données sans fil de fond. Ses portées de distance de contrôle autour de 10km. Elle est très utilisée pour la communication de radio de PLC. Nous soutenons le protocole de Modbus RTU. LS-R524 DTU peut être relié au transducteur, au HMI et aux capteurs pour la communication sans fil. Il soutient point par point, point à la transmission de données sans fil de multi-points. La solution sans fil fait maintenir l'avantage de des utilisateurs des câbles de câblage dans le champ dangereux, facile à installer, aucune connaissance de programme du besoin. C'est une solution fiable et concurrentielle.

2. spécification technique

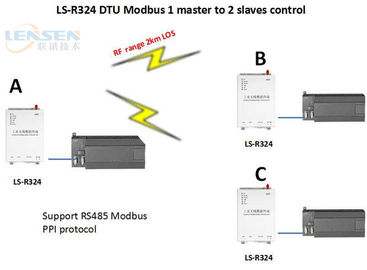

3. Exemples d'application LS-R524 :

4. Mise en réseau de LS-R524 DTU

LS-R524 DTU adopte le mode semi-duplex de communication. Il adapte au point à la communication de multipoints. De cette façon, nous devrions placer 1 module comme maître et d'autres comme esclaves. Chaque esclave a son propre cadre de données unique d'utilisations de maître d'identification avec l'identification pour transmettre des données ou la commande. Tous les esclaves recevront des données et compareront l'identification reçue à sa propre identification. Si l'identification est identique, recevez-le et donnez la réponse correspondante accordant la commande. Si l'identification est différente, ignorez-juste la, ne donnent aucune réponse. Tout ceux-ci devraient finir par protocole supérieur. Il peut promettre qu'il y a seulement une radio est en mode de transmission dedans n'importe quand pour éviter l'interférence.

LS-R524 RTU peut également employer pour la communication point par point. C'est plus facile. Quand vous programmez la porte série, notez-svp la est semi-duplex et il y a retard de transmission sans fil.

5. Arrangement d'interrupteur à positions multiples de LS-R524 DTU

DIP3 SUR les moyens 4

DIP4 SUR les moyens 8

Par exemple, le canal 15, vous devez placer l'IMMERSION 1, 2, 3 et 4 tous DESSUS
