| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Certification: | FCC |
| Numéro de modèle: | LS-R324 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-8jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| Puissance de sortie: | 1W | Fréquence: | Fréquence ultra-haute |
|---|---|---|---|
| Interface: | RS232, RS485, USB | Distance: | 2km |
| Manière de changement d'interface: | IMMERSION | Application: | Communicaiton sans fil de PLC |
| Surligner: | Modem RS485 par radio sans fil,Modem RS232 par radio sans fil,Module RS485 par radio sans fil |
||

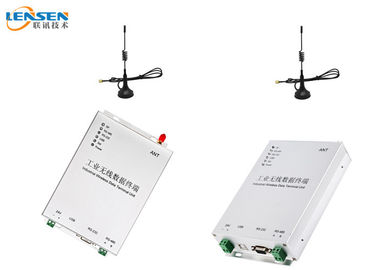

Modem RS485 par radio sans fil
port USB sans fil du module RS232 RS485 de PLC de Moddem DTU RS485 de radio sans fil de 1W
Introduction :
LS-R324 est un modem de la radio 1W,
Il commandent la visibilité directe de 3km.
Il soutient la bande de fréquence ultra-haute,
Alimentation d'énergie de soutien 24V.
Habituellement travaux en tant que DTU sans fil à relier au PLC et à d'autres dispositifs de contrôle industriels.
LS-R324 soutient le protocole de RS485 Modbus RTU.
Paramètre :
Puissance de sortie : C.C 24V
Puissance de rf : 1W
Vitesse baud d'air : 1,200/2,400/4,800/9,600/19,200bps choisissent un
Vitesse baud d'interface : 1,200/2,400/4,800/9,600/19,200bps programmable
Bande de fréquence : 433, 450, 470 ou d'autres
Interface : RS-232, RS-485 et USB
Mode de communication : Semi-duplex
La Manche : 8 (défaut), 16/32 (adapté aux besoins du client)
Recevez actuel : <45ma>
Recevez la sensibilité : -123dBm @ 1,200bps) ; -118dBm @ 9,600bps)
Courant de transmission : <500ma>
Portée optique de rf : 2km (BER= 10-5@9600bps) ; 3km (BER=10-5 @ 1,200bps)
Taille : 175*115*32mm (sans port d'antenne)
| Fréquence | 433MHz ou 450MHz, 470MHz |
| Puissance de sortie | 1W (VISIBILITÉ DIRECTE de 3000m) |
| Appui de protocole | Protocole standard de Modbus RTU ou protocole défini par l'utilisateur |
| Alimentation d'énergie | C.C 9-36V emploient habituellement C.C C.C 24V ou 12V |
| Interface | RS-485 (défaut) ou RS232 ou USB |
| La Manche non. | 15 canal, IMMERSION d'utilisation à changer |
| Antenne | Antenne libre de surgeon avec le câble de 1.5m (antenne de surgeon d'achat 5.5dBi) |
| La température | -35℃~+75℃ (industriel) |
| Dimension | 175×115×32 (millimètre) excluent l'antenne |
| Méthode de difficulté | Vis |
Pin Definition :
L'appui RS232, RS485, USB, vous pouvez utiliser l'interrupteur à positions multiples pour programmer

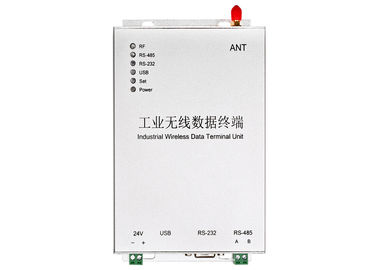

Au sujet de l'indicateur de LED
a. Quand le module est allumé puissance, la PUISSANCE LED est toujours SUR (rouge).
b. Quand le module entrent pour placer le mode (IMMERSION 8 DESSUS), PLACEZ LA LED est toujours SUR (rouge).
c. Quand le module transmet,
si vous employez le port RS232, RS232 LED clignote (vert) régulièrement.
si vous employez le port RS485, RS485 LED clignote (vert) régulièrement.
si vous employez le port USB, USB LED clignote (vert) régulièrement.
d. Quand le module reçoit, rf LED clignote (bleu) régulièrement.
Domaine d'application :
L'eau/traitement eaux usées
Automation industrielle
Communication sans fil de PC/PLC
Collecte et transmission de données sans fil
PC, capteurs, pompes, valves, communication sans fil de mètres
SCADA sans fil
Exemple d'application
