Produit: | module de 4G LTE | Taille: | 86*81*24mm |
---|---|---|---|
Type de carte: | 4g | Vitesse: | 100Mbps |
Surligner: | modem sans fil de passage,module de 4G LTE |

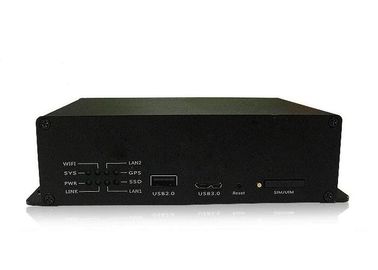

4G passage sans fil industriel, 100Mbps grande vitesse 4G DTU sans fil
1)Caractéristiques principales
Appui 4G/3G/2G, mobile, télécom et China Unicom ;
Soutenez la transmission transparente de données bidirectionnelles entre les terminaux TTL, RS485, RS232, et serveur ;
Soutenez le paquet d'enregistrement défini par l'utilisateur et le battement de coeur ;
Prise standard d'interface de communication de TCP/IP dans le serveur ;
Soutenez l'anti séparation intelligente, soutenez l'essai en ligne et l'entretien en ligne, débranché alors rappel automatique, s'assurent que l'équipement est toujours en ligne ;
Soutenez la configuration du Domain Name, de l'IP, du numéro d'accès, de l'APN, de la porte série, de la vitesse baud et d'autres paramètres par la porte série ;
Soutenez la configuration à distance, hausse à distance de progiciels ;
Soutenez IP fixe et Domain Name DNS.
2)Paramètres techniques
Type | Paramètres | Unité | ||||||
Minimum | Valeur typique | Maximum | ||||||
Propriété électrique (25℃) | ||||||||
Tension de canalisations | 4,75 | 12 | 36 | V | ||||
Courant fonctionnant | 70 | 150 | 250 | mA | ||||
Courant de pointe | - | - | 2000 | mA | ||||
Représentation sans fil (25℃) | ||||||||
Plage de fréquence | 4G 3G 2G | - | ||||||
Sensibilité | -106dBm | - | ||||||
Max. Emission Power |
|
- | ||||||
Représentation générale | ||||||||
Taux d'interface | 1200 | 9600 | 115200 | bps | ||||
Niveau d'interface | RS485, RS232, TTL | |||||||
La température fonctionnante | -40 | 80 | ℃ | |||||
Dimension | 52×35×10 (pas comprenant l'antenne et les accessoires) | millimètre |
3)Dimension
5)Suivre la méthode
5.1connexiondeTCP/IP
Quand LS-DG4 fonctionne en mode de connexion de TCP/IP, de transmission de données entre LS-DG4 et serveur est la transmission entièrement transparente, pour maintenir LS-DG4 besoin de l'utilisateur toujours en ligne, de définir le cadre de données enregistré et le cadre de données de battement de coeur, et le serveur doit différencier le cadre de données enregistré et le cadre de données de battement de coeur du cadre de données d'utilisateur. Le serveur peut également à distance placer LS-DG4 SDN ou Domain Name.
5.1.1cadrededonnéesenregistré:
Le type de données du paquet enregistré est 0x00, avec une charge minimum de 16 octets. Les utilisateurs peuvent librement ajouter des données faites sur commande, des données sont automatiquement ajoutées à l'octet de force du signal, et peuvent placer 70 octets tout au plus.
Tête de vue | Adresse | Type | Longueur de charge | Charge | Calibrage CRC16 | ||||||
0x24 | ID3 | ID2 | ID1 | ID0 | 0x00 | LEN_H | LEN_L | DONNÉES | CRC_H | CRC_L | |
Tête de vue : 0x24
Adresse : Le SORTILÈGE, octet élevé est dans l'avant
Type : 0x00 : reportage IMSI (15 octets) +CSQ (octets 1)
Longueur : la longueur de données de partie, octet élevé est dans l'avant ;
Charge : contenu de données : les 15 premiers octets sont IMSI (code d'ascll) de carte de SIM, puis les octets 1 est la valeur RSSI (nombre signé) de force du signal de GPRS, et dernier est l'information enregistrée définie par l'utilisateur de paquet.
Calibrage CRC16 : commencez à partir de la tête de cadre au contenu de données, le contrôle CRC-16 ($1021) de toutes les données ;
1) CRCH : Bit 8 élevé de la somme de contrôle CRC16 ;
2) CRCL : Peu de ciel et terre de la somme de contrôle CRC16
5.1.2cadrededonnéesdebattement de coeur:
Le paquet de battement de coeur envoie des données d'un-octet par défaut, et les données sont 0x04. Si c'est paquet défini par l'utilisateur de battement de coeur, alors on envoie les données du paquet définies par l'utilisateur de battement de coeur, et l'intervalle de transmission est de 40 secondes.
5.2utilisationdefonctiondeSMS
Quand LS-DG4 fonctionne en mode de SMS, LS-DG4 peut communiquer avec n'importe quel téléphone portable par SMS. Quand le téléphone portable envoie n'importe quel message à LS-DG4, LS-DG4 de porte série envoie le contenu actuel de SMS (seulement appui jusqu'à 70 caractères d'ASCII), si les données de retours d'équipement terminal de la porte série (seulement un maximum de 70 caractères d'ASCII) LS-DG4 répondront automatiquement les données au nombre de téléphone portable duquel elle reçoit des message textuels la fois passée.
Des conditions spéciales de personnalisation pour la fonction de SMS est soutenues
6)Définitions de Pin
Goupilles | Définition | Entrée-sortie | Description de fonction |
1 | VCC | Entrée | Alimentation d'énergie positive (4.75V-36V) |
2 | Rxd_RS232 | Entrée | Entrée de porte série du niveau RS232 |
3 | Txd_RS232 | Sortie | Sortie de porte série du niveau RS232 |
4 | LA terre | Entrée | Alimentation d'énergie négative |
5 | SGND | Entrée | SGND |
6 | A_RS485 | Entrée, sortie | Un port du niveau RS485 |
7 | B_RS485 | Entrée, sortie | Port de B du niveau RS485 |
8 | I01 | OR | |
9 | I02 | OR |
7)Aux commandes
Description de commande | Format | Paramètres |
Entrez dans au mode commande | +++ | Aucun (entrez et retournez CORRECT) |
Placez le Domain Name d'IP/SDN | AT+SDN=1, [ |
Remarque : 1 est sur plus prioritaire) |
Domain Name de la suppression IP/SDN | AT+SDN=0,< num=""> |
< num="">: No. 1~5 de publication périodique : Publication périodique spécifique non. A : Supprimez tous |
Placez le numéro d'identité | AT+MODIDSET=1, |
|
Paramètres réglés de porte série | AT+IPR=1 |
0 : 1200bps 1 : 2400 bps 2 : 4800 bps 3 : 9600 bps (défaut) 4 : 19200 bps 5 : 38400 bps 6 : 57600 bps 7 : 115200 bps 8 : 8 bits d'informations N : aucune parité O : imparité E : parité paire 1 : 1 bit |
Ajoutez l'article de configuration d'APN | AT+PROFILE=1 |
MCC : Code du pays mobile GCO : Code mobile de réseau |
Article de configuration de la suppression APN | AT+PROFILE=0, |
A : Supprimez tous |
L'ensemble ajoutent la fonction d'identification | AT+ADDIDEN=1, |
0 : n'ajoutez pas l'identification avant que la transmission de données transparente soit le défaut 1 : ajoutez l'identification avant de placer la transmission de données transparente |
Placez la fonction enregistrée de paquet | AT+REGPKT=1, |
|
Placez le format de paquet de battement de coeur | AT+HBTPKT=1, |
Envoyez une fois chaque 40s |
Placez le mode fonctionnant de SMS | AT+SMSTMODE=1, |
0 : Mode de TCP/IP 1 : Mode de transmission transparent de TXT |
Numéro de version de progiciels de question | AT+FWV= ? | Aucun |
Remise à zéro DTU | AT+REBOOT | Aucun |
Stoppé au mode commande | AT+QUIT | Aucun (si la porte série n'est aucune opération, puis stoppé automatiquement après 60s) |
