| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Huawei |
| Numéro de modèle: | Pcie du nimi ME909U-521 |
| Quantité de commande min: | 10pcs |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-6 jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| Produit: | module de 4G LTE | Taille: | 51 x 30,4 x 3,4 millimètres |
|---|---|---|---|
| Type de carte: | 4g | Interface: | PCI |
| Vitesse: | 100Mbps | ||
| Surligner: | modem sans fil de passage,module de 4G LTE |
||

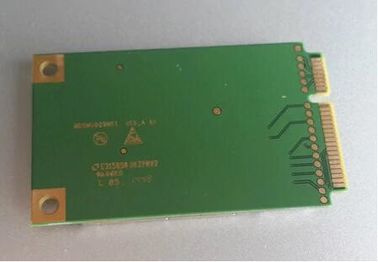

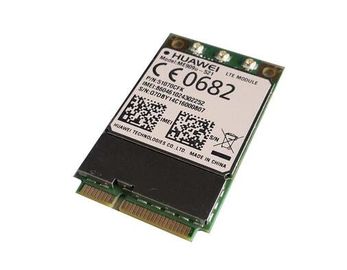

Module à grande vitesse ME909U-521 mini PCIE de la communication 4G LTE de HUA WEI
ME909u-521 mini PCIe est une variante de ME909u-521 avec le mini facteur de forme standard de PCIe. C'est le module conçu de haute qualité de LTE qui particulièrement pour des applications de l'industriel-catégorie M2M telles que la télématique de véhicule, dépister, le paiement mobile, le routeur industriel, le moniteur de sécurité et le PDAs industriel.
ME909u-521 mini PCIe soutient le débit de la liaison descendante 100Mbps, inclut les caractéristiques augmentées comme FOTA, USSD, IPV6/IPV4 et Huawei augmentées aux commandes.
Tous les modules de Huawei sont conformes à la directive de RoHS et à la certification régionale.
Détails techniques
| · Taille | Taille 30.4mm |
| Largeur 51mm | |
| Profondeur 3.4mm | |
| Poids <15g> | |
| · Facteur de forme | Mini-PCIe |
| · Bandes | ME909u-521 mini PCIe : |
| LTE (FDD) B1/B2/B3/B5/B7/B8/B20 | |
| DC-HSPA+/HSPA+/HSPA/UMTS B1/B2/B5/B8 à deux bandes | |
| Quadruple-bande du BORD GPRS/GSM 850/900/1800/1900 mégahertz | |
| · Taux de transfert des données | LTE FDD : Liaison descendante 100 Mbps, |
| @Bandwidth 20M (CAT3) de Mbps de la liaison montante 50 | |
| DC-HSPA+ : Liaison descendante 42 Mbps, liaison montante 5,76 Mbps | |
| · Interface | Connecteur d'antenne |
| Interface de PCIe | |
| Grande vitesse d'USB 2,0 | |
| Carte de SIM | |
| Remise | |
| · Alimentation d'énergie | 3,0 V à 3,6 V (3,3 V recommandés) |
| · Voix | Voix de PCM |
| · Chaîne de Temp | -30℃ à 60℃ |
| · GPS/Glonass | GPS autonome |
| A-GPS | |
| · Usages spéciaux | FOTA* (se développer) |
| USSD | |
| IPV6/IPV4* (se développer) | |
| · Système d'exploitation | Linux, Android |
| · Approbations | FCC |
| RoHS |
Bandes
ME909u-521 mini PCIe :
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
DC-HSPA+/HSPA+/HSPA/UMTS B1/B2/B5/B8 à deux bandes
Quadruple-bande du BORD GPRS/GSM 850/900/1800/1900 mégahertz
• LTE (FDD) B1/B2/B3/B5/B7/B8/B20, toutes les bandes avec la diversité
• DC-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8, toutes les bandes
avec la diversité
• EDGE/GPRS/GSM 1900/1800/900/850 mégahertz
• GPS/GLONASS : L1
• MIMO
LTE : DL 2*2 MIMO
HSPA+/DC-HSPA+ : DL 2*2 MIMO
• De puissance de sortie
LTE : +23dBm (3GPP classe R8 de SOLIDES TOTAUX 36,101 3)
WCDMA/HSPA+ : +24dBm (classe de puissance 3)
BORD 1900/1800MHz : +26dBm (classe E2 de puissance)
BORD 900/850MHz : +27dBm (classe E2 de puissance)
GSM/GPRS 1900/1800MHz : +30dBm (classe de puissance 1)
GSM/GPRS 900/850MHz : +33dBm (classe de puissance 4)
• USIM (classe B et classe C)
• Alimentation d'énergie
3,0 V à 3.6V (typiques : 3.3V)
• Température ambiante
Opérationnel : -20° C à 60° C
• Dimensions : 51 millimètres X 30,4 millimètres X 3,4 millimètres
• Poids : approximativement 12g
• Aux commandes
3GPP SOLIDES TOTAUX 27,007 et 27,005
Huawei s'est prolongé à la commande
• OS : Linux, Android
Caractéristiques de données :
• GPRS : DL 85,6 kbps/UL 85,6 Kbps
• BORD : DL 236,8 kbps/UL 236,8 Kbps
• CS DE WCDMA : DL 64 kbps/UL 64 Kbps
• WCDMA PICOSECONDE : DL 384 kbps/UL 384 Kbps
• HSPA+ : DL 21,6 Mbps/UL 5,76 Mbps
• DC-HSPA+ : DL 43,2 Mbps/UL 5,76 Mbps
• LTE FDD : DL 100 Mbps/UL 50 Mbps @20M BW cat3
Spécifications techniques de HUAWEI ME909u-521 :
* LTE : (B1/B2/B3/B5/B7/B8/B20), pour le marché européen
* DC-HSPA+/HSPA+/HSPA/UMTS : B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 mégahertz
L'autre numéro de la pièce de la famille ME909 :
Spécifications techniques de HUAWEI ME909u-121 :
* LTE (B1/B2/B4/B5/B8/B13/B17), pour le marché de l'Amérique du Nord
* DC-HSPA+/HSPA+/HSPA/UMTS : B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 mégahertz
Spécifications techniques de HUAWEI ME909u-721 :
* LTE (B1/B11/B18/B19/B21), pour le marché du Japon
* DC-HSPA+/HSPA+/HSPA/UMTS : B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 mégahertz
Introduction :
Le Huawei ME909u-521 (ME909E) mini PCI Express est un module de LTE avec 145 un facteur de forme de la goupille LGA monté sur un mini panneau de PCI Express, soutenant sept FDD-bandes de LTE. la Quadruple-bande DC-HSPA+ et la quadruple-bande GPRS/EDGE pour la couverture de réseau européen est incluse comme chute.
Ce module fait partie de la nouvelle famille de Huawei des modules, y compris MU509 (HSDPA), MU609 (HSPA+) et ME909 (LTE) qui sont toute la goupille-à-goupille compatible pour permettre un chemin clair et facile pour la future intégration. Ceci rend l'intégration de des n'importe quels de ces modules très à l'épreuve des avenirs.
Avec leur conception ultra-compacte et gamme de température de fonctionnement prolongée, ME909 et c'est des enfants de mêmes parents sont la plate-forme parfaite pour n'importe quelle application de M2M.
C'est un module de haute qualité de LTE conçu pour des applications de l'industriel-catégorie M2M telles que la télématique de véhicule, les capitaux dépistant, le paiement mobile, le routeur industriel, le moniteur de sécurité et le PDAs industriel.
Très utilisé dans le traqueur de voiture, routeurs industriels, contrôle de la sécurité et ainsi de suite.
