4G la carte d'expansion sans fil de fond du passage 433/868/915Mhz GPS pour la framboise pi

4G la carte d'expansion sans fil de fond du passage 433/868/915Mhz GPS pour la framboise pi

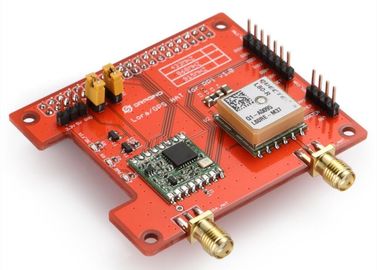

Le Lora/GPS_HAT est un module d'expension pour LoRaWan pour des ues avec le produit de la framboise Pi.This est prévu pour ceux intéressés à développer des solutions de LoRaWAN.

Le CHAPEAU de Lora/GPS est basé sur l'émetteur-récepteur SX1276/SX1278. L'ajouter sur L80 GPS (base sur MTK MT3339) est conçu pour les applications qui emploient GPS relié par l'intermédiaire des portes série à la framboise pi tel que des applications de synchronisation ou les applications générales qui exigent l'information de GPS.

Les émetteurs-récepteurs du CHAPEAU de Lora/GPS comportent le modem de long terme de LoRa™ qui fournit la communication longue ultra de spectre étalé de gamme et l'immunité élevée d'interférence tout en réduisant au minimum la consommation actuelle. Le CHAPEAU de Lora/GPD peut réaliser une sensibilité de -148dBm fini utilisant un cristal de coût bas et des nomenclatures. La sensibilité élevée combinée avec l'amplificateur de puissance intégré de +20 dBm rapporte à industrie le principal budget de lien la rendant optimale pour n'importe quelle application exigeant la gamme ou la robustesse. LoRa™ fournit également des avantages significatifs dans le blocage et la sélectivité au-dessus des techniques conventionnelles de modulation, résolvant le compromis traditionnel de conception entre la gamme, l'immunité d'interférence et la consommation d'énergie.

Ce conseil peut calculer et prévoir des orbites automatiquement utilisant les données d'éphéméride (jusqu'à 3 jours) stockées dans la mémoire instantanée interne, ainsi le CHAPEAU peut fixer la position rapidement même aux niveaux de signal d'intérieur avec la consommation de puissance faible. Avec la technologie d'AlwaysLocate™, le CHAPEAU de Lora/GPS peut de manière adaptative ajuster l'heure "Marche/Arrêt" de réaliser l'équilibre entre placer l'exactitude et la puissance selon les conditions environnementaux et de mouvement. GPS soutient également la fonction de commutation automatique d'antenne. Il peut réaliser la commutation entre l'antenne interne de correction et l'antenne active externe. D'ailleurs, il continue à placer pendant le processus de commutation.

Caractéristiques :

• Bande de fréquence : 868 MHZ/433 MHZ/915 mégahertz (préconfigurez dans l'usine)
• Consommation de puissance faible
• Compatible avec la framboise pi 2 B/Raspberry modèle pi 3.
• Modem de LoRa™
• FSK, GFSK, MSK, GMSK, modulation de LoRa™and OOK
• Détection de préambule
• Vitesse baud configurable
• Capteur de température intégré et bas indicateur de batterie
• Excellente immunité de blocage
• Sens de rf et DAO automatiques avec le CAF ultra-rapide
• Appui DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• Commutation automatique de GPS entre l'antenne interne de correction et l'antenne active externe
• Le PPS CONTRE NMEA peut être employé dans le service de temps
• Commande de SDK de soutien
• Élément LNA pour une meilleure sensibilité
• EASY™, technologie avancée d'AGPS sans mémoire externe
• AlwaysLocate™, un contrôleur intelligent de mode périodique
• Mode de GPS FLP, puissance environ de 50% de "copie normale"
• Protection de court-circuit de soutien de GPS et détection d'antenne

Caractéristiques pour Lora :

• budget maximum de lien du DB 168.
• +20 dBm - 100 mW rf constant produits contre.
• PA de rendement élevé de +14 dBm.
• Débit binaire programmable jusqu'à 300 Kbps.
• Sensibilité élevée : vers le bas au dBm -148.
• Embout avant à l'épreuve des balles : IIP3 = dBm -12,5.
• Excellente immunité de blocage.
• Bas courant de RX de 10,3 mA, conservation de registre de Na 200.
• Synthétiseur entièrement intégré avec une résolution de 61 hertz.
• Modulation de FSK, de GFSK, de MSK, de GMSK, de LoRaTM et d'OOK.
• Synchroniseur intégré de peu pour la récupération d'horloge.
• Détection de préambule.
• dynamique RSSI du DB 127.
• Sens de rf et DAO automatiques avec le CAF ultra-rapide.
• Moteur de paquet jusqu'à 256 octets avec le centre de détection et de contrôle.
• Capteur de température intégré et bas indicateur de batterie.

Caractéristiques pour GPS :

• Base sur MTK MT3339.
• Conforme avec GPS, SBAS.
• Débit binaire programmable jusqu'à 300 Kbps.
• Interfaces série UART : 4800~115200 bps réglables, défaut : 9600bps.
• Taux de mise à jour : 1Hz (défaut), to10Hz haut.
• Protocoles : NMEA 0183, PMTK.
• Exactitude de position horizontale : Autonome <2>
• TTFF@-130dBm avec EASY™ : Démarrage à froid <15s>
• sans EASY™ : Démarrage à froid <35s>
• Exactitude de synchronisation : 1PPS 10ns, temps de Reacquisition <1s>
• Exactitude de vitesse sans aide <0>
• Acquisition -148dBm de sensibilité, dépistant -165dBm, Reacquisition -160dBm.
• Altitude Max.18000m, vitesse maximum Max.515m/s, accélération maximum 4G de représentation dynamique.
• La Manche du récepteur de la bande L1 (1575.42MHz) 22 (cheminement) /66 (acquisition).

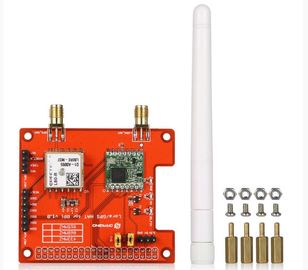

Le paquet inclut :

• 1 CHAPEAU de x Lora/GPS
• 4 cylindres de laiton de x
• 4 vis de x
• 4 écrous de x
• 1 antenne tige de colle de x (868 mégahertz, 433 mégahertz ou 915 mégahertz dépendent de l'ordre)
