| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-R524 |
| Quantité de commande min: | 1PC |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-8jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| puissance de sortie: | 5w | Commandez la distance: | 10KM |
|---|---|---|---|
| Application: | Contrôle sans fil de PLC | clôture: | Aluminium |
| Interface: | RS232, RS485, USB | fréquence: | 433MHz/868MHz/915MHz |
| Surligner: | module par radio sans fil,modem par radio périodique |
||

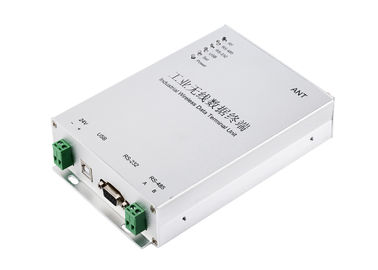

Modem de fond de radio de l'Ethernet LS-R524, communication sans fil 10km de PLC
1. Introduction générale
LS-R524 DTU sans fil dont la distance de transmission atteint la visibilité directe de 10km, soutient la communication sans fil PLC entre de Siemens série S7-200, S7-300, PLC de Schneider, protocole de Modbus de soutiens de PLC de Mitsubishi, de PLC etc. LS-R524 d'ABB, y compris le protocole de Modbus ASCII et de Modbus RTU, protocole de PPI.
LS-R524 DTU peut également se relier au transducteur, au HMI et aux capteurs pour la communication sans fil. Il soutient point par point, point à la transmission de données sans fil de multi-points. La solution sans fil fait maintenir l'avantage de des utilisateurs des câbles de câblage dans le champ dangereux, facile à installer, aucune connaissance de programme du besoin. C'est une solution fiable et concurrentielle.
2. Champ d'application
* pression, débit, collectes de données de la température etc., transmission sans fil et contrôle dans le domaine de l'eau/de traitement eaux usées
* vitesse du vent, précipitations, collecte de données de l'humidité etc., transmission sans fil et contrôle à si station de surveillance
* la température, humidité, concentrations de collecte de données du CO2 etc., transmission sans fil et contrôle en serre chaude d'agriculture
* sans fil contrôle d'AGV
* d'autres genres de collecte et de transmission de données sans fil d'équipement d'OEM
* communication sans fil entre le PLC et les capteurs sur les machines et l'équipement chimiques, gisement de pétrole.
3. spécification technique
| Fréquence | 433MHz ou 450MHz, 470MHz |
| Puissance de sortie | 5W |
| Appui de protocole | Modbus standard RTU ou PPI |
| Alimentation d'énergie | de C.C 9-36V de l'utilisation 24V habituellement C.C C.C ou 12V |
| Interface | RS-485 (défaut) ou RS232 ou USB |
| La Manche non. | 15 canal, IMMERSION d'utilisation à changer |
| Antenne | Antenne libre de surgeon avec le câble de 1.5m (antenne de surgeon d'achat 5.5dBi) |
| La température | -35℃~+75℃ (industriel) |
| Dimension | 175×115×32 (millimètre) excluent l'antenne |
| Méthode de difficulté | Vis |
4. Exemples d'application LS-R524 :
5. Mise en réseau de LS-R524 DTU
LS-R524 DTU adopte le mode semi-duplex de communication. Il adapte au point à la communication de multipoints. De cette façon, nous devrions placer 1 module comme maître et d'autres comme esclaves. Chaque esclave a son propre cadre de données unique d'utilisations de maître d'identification avec l'identification pour transmettre des données ou la commande. Tous les esclaves recevront des données et compareront l'identification reçue à sa propre identification. Si l'identification est identique, recevez-le et donnez la réponse correspondante accordant la commande. Si l'identification est différente, ignorez-juste la, ne donnent aucune réponse. Tout ceux-ci devraient finir par protocole supérieur. Il peut promettre qu'il y a seulement une radio est en mode de transmission dedans n'importe quand pour éviter l'interférence.
LS-R524 RTU peut également employer pour la communication point par point. C'est plus facile. Quand vous programmez la porte série, notez-svp la est semi-duplex et il y a retard de transmission sans fil.
6. Arrangement d'interrupteur à positions multiples de LS-R524 DTU
Note : au sujet de l'arrangement de canal
| La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION |
| 1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
| 5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
DIP1 SUR les moyens 1
DIP2 SUR les moyens 2
DIP3 SUR les moyens 4
DIP4 SUR les moyens 8
Par exemple, le canal 15, vous devez placer l'IMMERSION 1, 2, 3 et 4 tous DESSUS

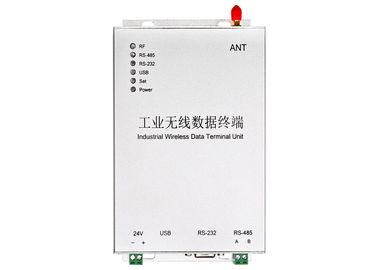

Au sujet de l'indicateur de LED
a. Quand le module est allumé puissance, la PUISSANCE LED est toujours DESSUS (rouge).
b. Quand le module entrent pour placer le mode (IMMERSION 8 DESSUS), PLACEZ LA LED est toujours DESSUS (rouge).
c. Quand le module transmet,
si vous employez le port RS232, RS232 LED clignote (vert) régulièrement.
si vous employez le port RS485, RS485 LED clignote (vert) régulièrement.
si vous employez le port USB, USB LED clignote (vert) régulièrement.
d. Quand le module reçoit, rf LED clignote (bleu) régulièrement.
