Le modem par radio sans fil de puissance faible, données de fréquence ultra-haute transmettent par radio le contrôle sans fil de 2km RS232/RS485
Introduction :

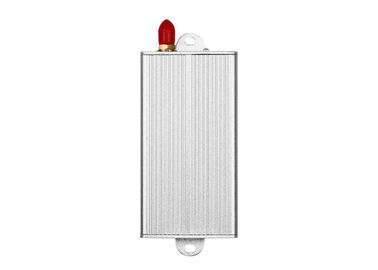

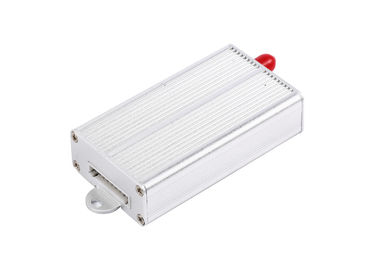

LS-U1000P est un infopac de la bande 1000mW de fréquence ultra-haute. Avec l'enveloppe en aluminium élégante et de facile-à-difficulté, il goupille le port, il est commode pour que vous reliiez 9 aux dispositifs avec RS232, RS485, interface de TTL. Facile à installer, aucun programme n'a eu besoin, aucun honoraires de communication.
Paramètre :
Puissance de sortie : défaut de C.C 5V ou 12V adapté aux besoins du client
Puissance de rf : défaut 1W ou 500mW
Vitesse baud d'air : 1,200/2,400/4,800/9,600/19,200bps choisissent un
Vitesse baud d'interface : 1,200/2,400/4,800/9,600/19,200bps programmable
Bande de fréquence : 433, 450, 470 ou d'autres
Interface : RS-232/RS-485/TTL/USB
Mode de communication : semi-duplex
La Manche : 8 (défaut), 16/32 (adapté aux besoins du client)
Recevez le courant : <45ma>
Recevez la sensibilité : -123dBm @ 1,200bps) ; -118dBm @ 9,600bps)
Courant de transmission : <500ma>
Portée optique de rf : 2km (BER= 10-5@9600bps) ; 3km (BER=10-5 @ 1,200bps)
Taille : 80*45*20mm (sans port d'antenne)
| REPRÉSENTATION |
| Puissance de sortie : |
1W |
| Portée optique de rf : |
3km@1200bps ; 2km@9600bps |
| Taux effectif de rf : |
1200/2400/4800/9600/19200bps |
| La Manche de l'espace : |
1MHz (défaut), (personnalisation 12.5/25KHz) |
| Largeur de bande : |
<25khz>
|
| Sensibilité de récepteur : |
-123dBm@1200bps, -118dbm (9600bps) |
| Format de données : |
8N1, 8E1, 8O1 (adaptez aux besoins du client) |
| COMPATIBILITÉ |
| LS-UN10, LS-UN100, LS-U1000, LS-U2000, série LS-UN5000 |
| PUISSANCE |
| Tension d'alimentation : |
C.C 5V ou 12V adaptent aux besoins du client |
| Transmettez le courant : |
<500ma>
|
| Recevez le courant : |
<45ma>
|
| Courant de sommeil : |
<20ua>
|
| GÉNÉRALITÉS |
| Mode de communication : |
Semi-duplex |
| Bande de fréquence : |
433MHz ou 400MHz, ou 450MHz, 470MHz |
| Modulation de fréquence |
FSK/GFSK |
| La Manche : |
8 (défaut), 16/32/64 (facultatif) |
| Interface : |
TTL, RS232, RS485 ou USB (choisissez un) |
| PROPRIÉTÉS PHYSIQUES |
| Taille : |
80mm×45mm×20mm
(à l'exclusion de la base d'antenne et de la goupille de données) |
| Poids : |
200g |
| Base d'antenne : |
50Ω, SMA |
| Température de fonctionnement : |
Industriel : - 40℃~+85℃ (TCXO) |
| Stabilité de fréquence : |
±2.5ppm industriel |
Application :
Contrôle sans fil de queue de machine
Lecture de compteur automatique
Signe de l'affichage à LED LED
Surveillance sans fil de PTZ
Automatisation industrielle
Système d'irrigation
Télémétrie de données
Contrôle de robotique
Domotique
Définition de Pin (goupille 9)
| Pin non. |
Signal
Nom
|
Fonction |
Niveau |
Connexion avec le terminal |
Remarques |
| 1 |
LA terre |
Fondre de l'alimentation d'énergie |
|
La terre |
|
| 2 |
VCC |
C.C d'alimentation d'énergie |
5V |
|
|
| 3 |
RxD/TTL |
Réception de données |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Transmission de données |
TTL |
RxD |
|
| 5 |
SGND |
Signal |
|
|
|
| 6 |
A (TXD) |
A de RS-485 (TxD de RS-232) |
|
A (RxD) |
|
| 7 |
B (RXD) |
B de RS-485 (RxD de RS-232) |
|
B (TxD) |
| 8 |
SOMMEIL |
Contrôle de sommeil |
TTL |
Signal de sommeil |
Valide de bas niveau |
| 9 |
ESSAI |
Essai d'usine |
|
|
|
Installez la dimension

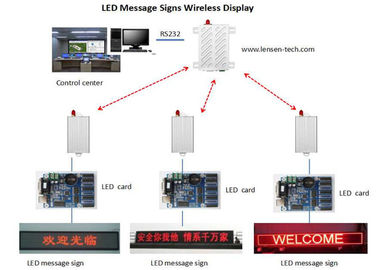

Exemple de diagramme d'application
