| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-SVC04 |
| Quantité de commande min: | 2 PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-7 jours |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| Puissance de sortie: | 1w | Distance: | 2KM |
|---|---|---|---|
| STATION: | 4 | Type de valve: | C.C verrouillant la valve |
| alimentation électrique: | solar+battery | Fréquence: | 868 MHz ou 915 MHz |

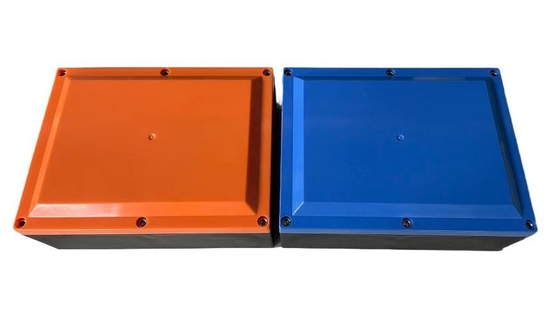

Contrôleur d'irrigation sans fil 4ch contrôlant automatiquement la vanne de verrouillage de type CC
Introduction au projet
LS-SVC04 est un contrôleur de soupape de verrouillage solénoïde à base radio. Il a un circuit de charge intégré. Avec une batterie au lithium de 5000 mAh à l'intérieur, vous pouvez utiliser une alimentation solaire.LS-SVC04 est OK pour contrôler 4 stations 9-12V DC soupapes de verrouillage électromagnétique et connecter 4 capteurs ((4-20mA)Ce système de contrôle de l'irrigation est idéal pour les applications d'irrigation commerciales / municipales telles que les terres agricoles, les vergers, le paysage des rues et des autoroutes, les médians, les parcs, les chantiers de construction.
Diagramme d'applicationPour référence
Ce système comprend un maître (DSU sans fil LS-R324) et un régulateur de pompe (DSU sans fil LS-RDIO0202) et certains régulateurs de soupape de verrouillage de type CC (DSU-SVC04).
Vous pouvez connecter LS-R324 sans fil DTU à HMI, logiciel PC ou PLC via le port RS485.vous pourriez réaliser la télécommande votre pompe principale ON-OFF et toutes les vannes de verrouillage sur place ON-OFF automatiquement.
| Paramètre | |
| Puissance de sortie: | 1W |
| Énergie électrique | 12.6V de courant continu ou panneau solaire de 18W |
| Distance de commande: | 2 km de dénivelé |
| Taux de baud: | 2400 bps |
| Réception de la sensibilité: | - 123 dBm@1200 bps, -118 dBm ((9600 bps) |
| Le réseautage | |
| Création de réseaux: | Point à point et point à multipoint |
| Le protocole: | Protocole Modbus RTU |
| Description du port | |
| Résultats de l'analyse | 4AI (4 à 20 mA) |
| Résultats: | 4 sorties d'impulsions |
| Port de communication | TTL |
| Actuel | |
| Courant de transmission: | Pour les appareils à commande numérique |
| Le courant de réception: | Pour les appareils à commande numérique |
| Généraux | |
| Fréquence: | 868 MHz |
| Numéro de chaîne: | 16 canaux, peut changer via le commutateur DIP |
| Propriétés physiques | |
| Dimension: | 115 × 90 × 40 mm |
| Connecteur d'antenne: | SMA, antenne de véhicule avec câble de 1,5 m |
| Température: | -35°C à +75°C (industrie) |
| Méthode de montage: | Le rail de guilde industrielle standard de 3,5 pouces |
Diagramme d'application
