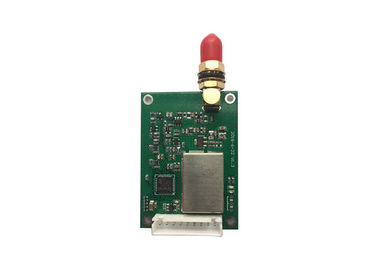

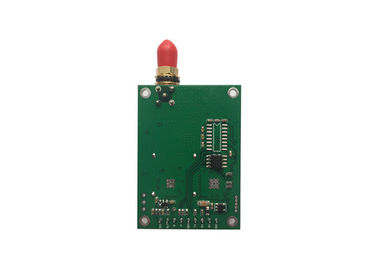

Émetteur de données de l'infopac du module SX1278 868MHz Lora de Lora 800mW 5km UART
LS-LR1000 fournissent RS232, RS485 ou l'interface de TTL, choisissent svp un quand vous passez la commande.
Introduction générale
LS-LR1000 est un module sans fil de porte série, fonctionne au défaut 433MHz (ou au 868MHz/915MHz), transfère 16 canaux. Il emploie la puce SX1278/SX1276 de Semtech, soutient la transmission de données transparente. LS-LR1000 adopte la technologie de spectre étalé de LORA. Sa distance de transmission est plus longue que la radio conventionnelle. La technologie d'algorithme de FEC s'assure que LS-LR1000 a l'efficacité élevée de codage et les bonnes représentations de correction.
Champ d'application
• Serrures de porte électroniques d'hôtel, système de gestion biométrique de contrôle d'accès
• Contrôle médical et électronique d'automation d'instrumentation
• Équipement de enseignement intelligent, soin de bébé, système d'appel de salle médicale
• Appareils ménagers et contrôle intelligent d'éclairage
• Carte à puce anti-vol d'alarme, détection d'extérieur de locomotive ferroviaire
• L'eau, l'électricité, gaz, système de chauffage de lecture de compteur automatique ou compensation électrique réactive et surveillance de grille d'alimentation
• Transmission sans fil d'écran de LED de texte, d'images et de contrôle sans fil
• Échelle sans fil de grue, surveillance de véhicule, essai de matériels vieillissants
• Transmission sans fil de données d'équipement industriel et contrôle de l'environnement industriel
• Contrôle de surveillance visuel de PTZ, lecteur de carte de présence de contrôle d'accès
• Contrôle de détection de collecte d'informations d'équipement de temps/pétrole/eau et de réverbère de détection d'environnement naturel
• Extrayez le système de positionnement d'assistance, alarme de détection de gaz
Spécification technique
| REPRÉSENTATION |
| Puissance de sortie : |
1W |
| Portée optique de rf : |
5km @2400bps
Condition d'essai : terrain découvert clair et, puissance maximum, cadence de transport : 2400bps, gain 2.5dBi, antenne height>2m d'antenne
|
| Vitesse baud d'air de rf : |
1200/2400/4800/9600/19200bps |
| La Manche de l'espace : |
1MHz (défaut) |
| Largeur de bande : |
<25khz>
|
| Sensibilité de récepteur : |
-123dBm@1200bps, -118dbm (9600bps) |
| Format de données : |
8N1, 8E1, 8O1 |
| COMPATIBILITÉ |
| Série de LS-LR |
| PUISSANCE |
| Tension d'alimentation : |
C.C 5V |
| Transmettez le courant : |
<650ma>
|
| Recevez le courant : |
<30ma>
|
| Courant de sommeil : |
<20ua>
|
| GÉNÉRALITÉS |
| Mode de communication : |
Semi-duplex |
| Bande de fréquence : |
433MHz ou 450MHz, 470MHz, 868MHz, 915MHz choisissent un |
| La Manche : |
défaut de 16 canaux |
| Interface : |
TTL, RS232, RS485 (choisissez un) |
| PROPRIÉTÉS PHYSIQUES |
| Taille : |
53mm×38mm×10mm
(à l'exclusion de la base d'antenne et de la goupille de données) |
| Poids : |
35g |
| Base d'antenne : |
50Ω, SMA |
| Température de fonctionnement : |
Industriel : - 40℃~+85℃ (TCXO) |
| Stabilité de fréquence : |
±2.5ppm industriel |
Définition de Pin (goupille 9)
| Pin non. |
Signal
Nom
|
Fonction |
Niveau |
Connexion avec le terminal |
Remarques |
| 1 |
LA terre |
Fondre de l'alimentation d'énergie |
|
La terre |
|
| 2 |
VCC |
C.C d'alimentation d'énergie |
C.C 5V |
|
|
| 3 |
RxD/TTL |
Réception de données |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Transmission de données |
TTL |
RxD |
|
| 5 |
SGND |
Signal |
|
|
|
| 6 |
A (TXD) |
A de RS-485 (TxD de RS-232) |
|
A (RxD) |
|
| 7 |
B (RXD) |
B de RS-485 (RxD de RS-232) |
|
B (TxD) |
| 8 |
SOMMEIL |
Contrôle de sommeil |
TTL |
Signal de sommeil |
Valide de bas niveau |
| 9 |
ESSAI |
Essai d'usine |
|
|
|
