| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-LR-DTU30 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-6 jours |
| Conditions de paiement: | Western union, T/T |
| Capacité d'approvisionnement: | 6000pcs/month |
| puissance de sortie: | 1W | Distance: | 5KM |
|---|---|---|---|
| Port: | RS485 | clôture: | Aluminium |
| couleur: | Black | puce: | SX1278 |
| Surligner: | Module de radio de LORA,module de passage de lora |
||

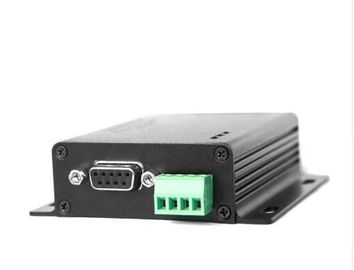

récepteur sans fil d'émetteur du module rf de fréquence ultra-haute de LoRa SX1278 de l'émetteur-récepteur RS485 de 433MHz rf DTU
Introductions de DTU
LS-LR-DTU30 est un 433MHz, unité de transmission sans fil de données de l'industriel-catégorie 1W avec de forte stabilité. Le DTU emploie SX1278 la puce principale, transmission de spectre étalé de LORA, sortie du niveau RS232/485. Le DTU adopte l'algorithme cyclique efficace de codage de correction d'erreurs d'interfoliage, qui a l'efficacité élevée de codage et la bonne capacité de correction d'erreurs. Dans le cas de l'interférence soudaine, le DTU peut corriger les paquets de données interrompus, et le de correction d'erreurs continu maximum est 64bit, qui améliore considérablement la capacité du DTU et la distance de transmission anti-brouillage, et faute d'algorithme de correction d'erreurs, ce paquet d'erreur peut seulement être jeté. Utilisant le spectre étalé de LORA la technologie fait le module avoir une plus longue distance de communication.
LS-LR-DTU30 a deux genres de modes d'opération et peut être commuté une fois nécessaire. Le mode de transmission transparent est utilisation pour la transmission transparente de données. Le mode de configuration est utilisation pour changer les paramètres de communication du DTU.
La fréquence de l'opération LS-LR-DTU30 est 410MHz | 441MHz, un total de 32 canaux, l'intervalle de chaque canal est 1M.
Paramètre électrique :
| Non. | Article | Détails de paramètre | Description |
| 1 | Taille | 82 * 62 *25mm | Sans antenne |
| 2 | Poids | 133g | Sans antenne |
| 3 | Bande de fréquence | Défaut : 433MHz |
410~441MHz canal : 32, (recommandé) 433±5MHz |
| 4 | Logement | Alliage d'aluminium | Noir |
| 5 | Connecteur |
RS485 : 1*4*3.81mm RS232 : DB9 |
Vissage DB9 standard, trou |
| 6 | Tension d'alimentation | 8 | C.C 28V | Note : on interdit la tension plus haut que 28V |
| 7 | Niveau de communication | RS232/RS485 | Disponible pour RS232 et RS485 |
| 8 | Chaîne d'opération | 3000m |
Condition d'essai : terrain découvert clair et et 20dBm, gain d'antenne : 5dBi, taille : > 2m, taux de données aérodynamiques : 2.4kbps |
| 9 | Puissance de transmission | Maximum 30dBm | Au sujet de 1W, peut être configuré à 20, 17, 14, 10dBm |
| 10 | Réception de la sensibilité | -130dBm/2.4kbps | La sensibilité n'a rien à faire avec la vitesse baud et la synchronisation |
| 11 | Taux de données aérodynamiques | 2.4kbps | Peut être configuré à 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
| 12 | Courant de réserve | 14mA | Mode 3 (alimentation d'énergie : 12V) |
| 13 | Courant de transmission | 126mA/20dBm | >(recommandé) 300mA |
| 14 | Réception du courant | 28mA | 12V |
| 15 | Interface de communication | RS232/RS485 |
8N1, 8E1, 8O1 Huit genres de vitesse baud d'UART, à partir de 1200 à 115200 bps (défaut : 9600) |
| 16 | Entraînement du mode | RS232/RS485 | Peut être configuré à traction va-et-vient/élevée, ouvert-drain |
| 17 | Longueur de transmission | tampon de 512 octets | 58 octets par paquet |
| 18 | Réception de la longueur | tampon de 512 octets | 58 octets par paquet |
| 19 | Adresse | 65536 adresses configurables | Facile pour le réseau, l'émission et la transmission fixe |
| 20 | Appui de RSSI | Traitement intelligent intégré | - |
| 21 | Type d'antenne | SMA-K | Trou externe de fil |
| 22 | Température de fonctionnement | -40 | +85℃ | Catégorie industrielle |
| 23 | Humidité fonctionnante | 10% | 90% | Hygrométrie, aucune condensation |
| 24 | Température de stockage | -40 | +125℃ |
Catégorie industrielle
|
DTU prémontant
| Type nombre de DTU |
fréquence fonctionnante (Mégahertz) |
Adresse d'identification (SORTILÈGE) |
Canal d'usine |
Cadence de transport (Kbps) |
Taux de porte série (Bps) |
Format de porte série |
Puissance de transmission (mW) |
| LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Modes fonctionnants
Le module a deux modes opérationnels, qui peuvent être observés par l'indicateur de REMISE, des détails sont montrés dans la table suivante :
| modes (0-1) | REMETTEZ À ZÉRO le voyant de signalisation | Introduction de mode | Remarques |
| 0 modes de transmission transparents | outre de | Porte série ouverte, radio ouverte, transmission transparente | Le récepteur doit être en mode 0 |
|
1 mode de configuration |
sur | Des paramètres de DTU peuvent être configurés | Pour plus de détails veuillez voient les paramètres fonctionnants |
