| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-LR-U5000 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-6 jours |
| Conditions de paiement: | Western union, T/T |
| Capacité d'approvisionnement: | 6000pcs/month |
| puissance de sortie: | 5w | Distance: | 15km |
|---|---|---|---|
| Port: | RS485 | clôture: | Aluminium |
| couleur: | Black | puce: | SX1278 |
| Surligner: | Module de radio de LORA,long terme de lora |
||

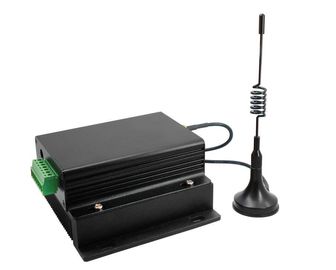

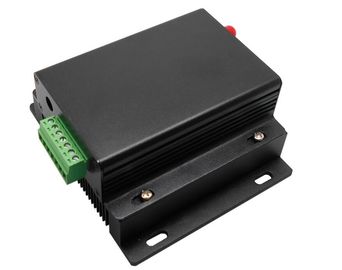

émetteur du module 433M rf de fréquence ultra-haute de ModuleDTU de passage de 5W 433MHz Lora/récepteur sans fil SX1278
Caractéristique
Distance de transmission dans le terrain découvert jusqu'à 15Km @ 96Kbps
433/470MHz
40 canaux
Modulation de LoRa
Interface : TTL/RS232/RS485
Sensibilité : -139 dBm
De puissance de sortie maximum : 5W (+37dBm)
Tension locale : 9 | 30 V
La température fonctionnante : -40 | °C +85
Application
Télémétrie à télécommande
Lecture de compteur à distance
Système de sécurité
Par acquisition de données industriel
Domotique
De transmission de données sans fil
Système d'Access
Contro de robot
Paramètre électrique :
| Non. | Article | Détails de paramètre | Description |
| 1 | Taille | 82 * 62 *25mm | Sans antenne |
| 2 | Poids | 133g | Sans antenne |
| 3 | Bande de fréquence | Défaut : 433MHz | 410~441MHz |
| 4 | Logement | Alliage d'aluminium | Noir |
| 5 | Connecteur | RS485 : 1*4*3.81mm | Vissage |
| 6 | Tension d'alimentation | 8 | C.C 28V | Note : on interdit la tension plus haut que 28V |
| 7 | Niveau de communication | RS232/RS485 | Disponible pour RS232 et RS485 |
| 8 | Chaîne d'opération | 3000m | Condition d'essai : terrain découvert clair et et 20dBm, gain d'antenne : 5dBi, taille : > 2m, |
| 9 | Puissance de transmission | Maximum 30dBm | Au sujet de 1W, peut être configuré à 20, 17, 14, 10dBm |
| 10 | Réception de la sensibilité | -130dBm/2.4kbps | La sensibilité n'a rien à faire avec la vitesse baud et la synchronisation |
| 11 | Taux de données aérodynamiques | 2.4kbps | Peut être configuré à 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
| 12 | Courant de réserve | 14mA | Mode 3 (alimentation d'énergie : 12V) |
| 13 | Courant de transmission | 126mA/20dBm | >(recommandé) 300mA |
| 14 | Réception du courant | 28mA | 12V |
| 15 | Interface de communication | RS232/RS485 | 8N1, 8E1, 8O1 |
| 16 | Entraînement du mode | RS232/RS485 | Peut être configuré à traction va-et-vient/élevée, ouvert-drain |
| 17 | Longueur de transmission | tampon de 512 octets | 58 octets par paquet |
| 18 | Réception de la longueur | tampon de 512 octets | 58 octets par paquet |
| 19 | Adresse | 65536 adresses configurables | Facile pour le réseau, l'émission et la transmission fixe |
| 20 | Appui de RSSI | Traitement intelligent intégré | - |
| 21 | Type d'antenne | SMA-K | Trou externe de fil |
| 22 | Température de fonctionnement | -40 | +85℃ | Catégorie industrielle |
| 23 | Humidité fonctionnante | 10% | 90% | Hygrométrie, aucune condensation |
| 24 | Température de stockage | -40 | +125℃ | Catégorie industrielle |
DTU prémontant
| Type nombre de DTU | fréquence fonctionnante | Adresse d'identification | Canal d'usine | Cadence de transport | Taux de porte série | Format de porte série | Puissance de transmission |
| LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Modes fonctionnants
Le module a deux modes opérationnels, qui peuvent être observés par l'indicateur de REMISE, des détails sont montrés dans la table suivante :
| modes (0-1) | REMETTEZ À ZÉRO le voyant de signalisation | Introduction de mode | Remarques |
| 0 modes de transmission transparents | outre de | Porte série ouverte, radio ouverte, transmission transparente | Le récepteur doit être en mode 0 |
| sur | Des paramètres de DTU peuvent être configurés | Pour plus de détails veuillez voient les paramètres fonctionnants |
