Type de tension: | 0-2V | Type actuel: | 4-20mA |
---|---|---|---|
Type RS485: | Modbus RS485 | Type d'essai: | temperature/EC/Mosture |
Surligner: | contrôleur futé d'irrigation,contrôleur sans fil d'arroseuse |

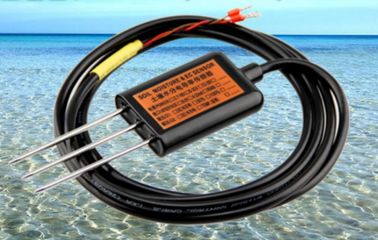

Capteur sans fil de conductivité de sol de contrôleur de l'irrigation LS-EC100 pour l'humidité/température
Le capteur de conductivité du sol LS-EC100 a la représentation stable et la sensibilité élevée. Il est employé pour surveiller et étudier la salinité du sol. Comme outil important pour la surveillance d'humidité de sol, LS-EC100 est très utilisé pour l'irrigation scientifique d'expérience, d'irrigation d'eau-économie, de serre chaude, de fleur et de légume, irrigation d'usine, mesure de sol, traitement des eaux usées, agriculture surveillant et ainsi de suite.
Le capteur LS-EC100 a les caractéristiques suivantes :
(1) peut mesurer la conductivité du sol, de la solution d'engrais, et d'autres éléments nutritifs.
(2) avec les matériaux spéciaux d'alliage, l'électrode peut soutenir l'impact externe fort pour empêcher des dommages.
(3) bon sealness, non-action corrosive d'acide et alcali. Peut être enterré dans le sol ou être directement jeté dans l'eau pour la détection dynamique à long terme.
(4) la haute précision, réponse rapide, bonne interchangeabilité, sondent la conception embrochable pour assurer la mesure précise, représentation fiable.
(5) circuit de protection parfait. Genres d'interface de sortie de signal facultative.
Paramètre de technique
Paramètre de technique | |||
Type de sortie de signal |
Tension produite : 0-2V (impédance de sortie : 0 ohms) |
Sortie actuelle : 4-20mA (résistance de charge <500ohm> |
Port RS485 Protocole de Modbus |
Alimentation d'énergie | 3.6-30V/DC | 12-30V/DC | 3.6-30V/DC |
Puissance statique | C.C de 6mA@24V |
C.C de 50mA@24V (sortie actuelle de 2 canaux : 20mA) |
C.C de 6mA@24V |
Chaîne de mesure |
2 types : 0-50%, 0-100% Résolution : 0-50% 0,03%, 50-100% 1% Exactitude : 0-50% 2%, 50-100% 3% |
||
Chaîne de conductivité |
0-5000us/cm, 10000us/cm, 20000us/cm facultatifs 0-10000us/cm 10us/cm, 100000-20000us/cm 50us/cm Exactitude : 0-10000us/cm, ±3% ; 10000-20000us/cm, ±5% |
||
Compensation de température |
capteur de compensation de température d'élément, gamme 0-50℃ de compensation |
||
Gamme de mesure de la température | gammes : - 40~80℃, résolution : 0.1℃, exactitude : ±0.5℃ | ||
Méthode de mesure |
Humidité : FDR Conductivité : Pont à C.A. prise dans le sol ou immergée dans la solution directement. |
||
Niveau d'IP | IP68 | ||
Environnement de travail | -40~85℃ | ||
Matériel de sonde | électrodes anti-corrosives conçues spéciales | ||
Matériel de joint | résine époxyde ignifuge noire | ||
Installation de la manière | Insertion complètement enterré ou de sonde dans la solution | ||
Longueur de câble | 2m conventionnels, ou longueur adaptent aux besoins du client | ||
Manière de connexion | Terminaux pressés à froid pré installés | ||
Dimension | 45*15*145mm | ||
Longueur d'électrode | 70mm |
Méthode de câblage
Types | Diagramme de câblage |
Type de sortie de tension |
V+ rouge : Alimentation d'énergie G noir : La terre de l'alimentation d'énergie O1 bleu : le signal de sortie (la température) O2 de Brown : le signal de sortie (conductivité électronique) |
Type de sortie actuelle |
V+ rouge : Alimentation d'énergie G noir : La terre de l'alimentation d'énergie O1 bleu : le signal de sortie (la température) O2 de Brown : le signal de sortie (conductivité électronique) |
Protocole de RS485 Modbus |
V+ rouge : Positif d'alimentation d'énergie G noir : La terre de l'alimentation d'énergie T+ jaune : RS485+/A/T+ T blanc : RS485-/B/T- Vert RÉGLÉ : se reliant à V+ (positif de puissance), mise sous tension, il entre pour installer le mode Se reliant à G (puissance rectifiée) ou à aucune connexion, mise sous tension, il entre au mode de course |
