433MHz Modbus sans fil RTU, pompe à télécommande de niveau 2DO du système 2km de moniteur de réservoir sans fil
C'est un projet sans fil de contrôle de pompe.

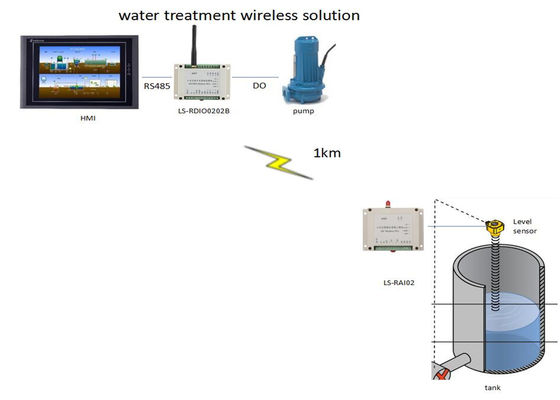

Du côté de réservoir, nous utilisons un module sans fil d'entrée-sortie d'analogue pour rassembler le signal du 4-20mA de capteur de niveau
Centre de contrôle, il y a une pompe tout près. Nous employons un LS-RDIO0202. reliez son port d'entrée-sortie à la pompe pour le contrôle MARCHE-ARRÊT de pompe. Relie son port RS485 à HMI.Then que vous pouvez surveiller le niveau de capteur sur HMI et pompe à télécommande MARCHE-ARRÊT. Accueil pour entrer en contact avec ensoleillé pour plus de détails.
Avantage de solution sans fil
Aucun fils à enterrer ou maintenir, aucun forages du besoin sur le mur
Communication fiable dans toute la direction, tout terrain, indépendamment des collines, murs, arbres
Économie dans l'installation et l'entretien
Radio basée, aucun Internet du besoin et forfait mensuel, pleine propriété du système
Caractéristiques sans fil de RTU
- Appareil mobile, support de Vacarme-rail pour l'installation facile
- Entrées d'isolement
- LED pour l'alimentation d'énergie, communication, entrée, statut de sortie
- Mise en réseau, point par point flexibles ou point aux multipoints
- IMMERSION pour changer différents modes
- Les différents types d'entrée-sortie, DI, FONT, AI, ao sont disponibles
- Entrée-sortie expansible
- Temps de retard court
- Soutenez la réduction d'entrée-sortie, entrée de champ, sortie à distance
- Remise facile sur RS485 le réseau, protocole de Modbus RTU de soutien
- Hausse en ligne de soutien. Peut configurer par le client en mode d'arrangement
Description des projets :
1. Le client a besoin de minitor 10 réservoirs.
2. L'eau de prise ou de lueur- par début/outre des pompes ou des valves.
3. La distance est à moins de 1km.
4. Solution de radio du besoin
LS-RAI02
| Fréquence |
433MHz ou 450MHz ou 470MHz |
| Puissance de sortie |
100mW (600m), 1000mW (3000m) |
| Produits |
2AI |
| Type d'entrée |
4-20mA |
| Type de sortie |
4-20mA |
| Rapport de résolution |
24 bits |
| Exactitude |
±0.02% |
| Alimentation d'énergie |
de C.C 9-36V C.C de l'utilisation 24V habituellement |
| Interface |
RS-485 |
| La Manche non. |
le défaut 16ch, peut programmer par l'intermédiaire de l'interrupteur à positions multiples |

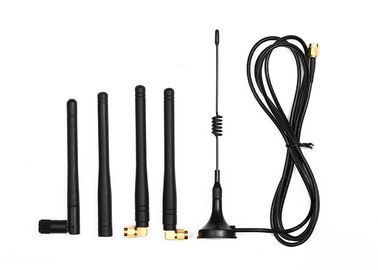

| Antenne |
Antenne de surgeon avec le câble de 1.5m |
| La température fonctionnante |
-35℃~+75℃ industriel |
| Humidité fonctionnante |
hygrométrie de 10%~90%, aucune condensation |
| Dimension |
2AI |
115×90×40 (millimètre) |
| |
| Manière de difficulté |
Rail industriel de guilde de pouce DIN de la norme 3,5 |

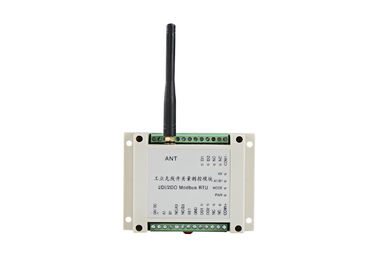

LS-RDIO0202
| Paramètre |
| Puissance de sortie : |
version 1W (ou 100mW) |
| Alimentation d'énergie : |
9V-30V (choisissez habituellement C.C C.C 24V ou 12V) |
| Distance de contrôle : |
version de 3km (ou de 1km) |
| Vitesse baud : |
1200bps |
| Réception de la sensibilité : |
-123dBm@1200bps, -118dbm (9600bps) |
| Mise en réseau |
| Mise en réseau : |
Point par point et point-à-multipoint |
| Protocole : |
Protocole de Modbus RTU |
| Description de port |
| Entrée : |
2 entrées actives (le passif adaptent aux besoins du client), d'isolement |
| Sortie : |
2 sorties passives de relais, d'isolement
charge maximum AC250V/5A, DC30V/5A de contact
(les sorties actives 0-5V adaptent aux besoins du client)
|
| Port de communication |
RS485 (RS485 sans fil adaptent aux besoins du client) |
| Actuel |
| Transmettez le courant : |
<600ma>
|
| Réception du courant : |
<50ma>
|
| Généralités |
| Fréquence : |
400, 450, 470 ou autre bandes de 433MHz, |
| Creusez des rigoles l'aucun : |
16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
| Propriétés physiques |
| Dimension : |
115×90×40 (millimètre) |
| Connecteur d'antenne : |
SMA, antenne de véhicule avec le câble de 1.5m |
| La température : |
-35℃~+75℃ (industriel) |
| Méthode de support : |
Norme rail industriel de guilde de 3,5 pouces |
