| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-RDIO0202 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-8jours |
| Conditions de paiement: | Western union, T/T |
| Capacité d'approvisionnement: | 6000pcs/month |
| Entrée: | 2 entrées de Digital | de sortie: | sortie de 2 relais |
|---|---|---|---|
| fréquence: | 433MHZ | Distance: | 2KM |
| puissance de sortie: | 1W | Application: | Contrôleur de pompe |
| Surligner: | module de rtu de modbus,pompe sur outre du contrôle |
||

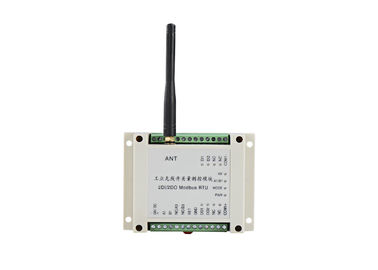

Module sans fil sans fil de 2DI2DO Modbus RTU Digital I O, pompe sans fil SUR OUTRE du contrôle 2km
1. Introduction de général de module de série de LS-RDIO
LS-RDIO Modbus RTU est un contrôleur industriel conçu par technologie de Lensen. Il soutient point par point, point aux DI sans fil de multi-points, FAIT la collection et la commande. Cet émetteur-récepteur a l'avantage de l'installation facile, aucun programme exigé, aucun honoraires de communication. C'est substitution fiable et rentable pour le câble de signal de rail, fil de signal de bague collectrice.
LS-RDIO0202 a 2 entrées 2 sorties de relais et 1 RS485 (RS485 sans fil est adapté aux besoins du client). Puissance de sortie nous avons 2 versions, on est 100mW pour la distance de contrôle de visibilité directe de 1km, et un autre est 1W pour la distance de contrôle de visibilité directe de 3km
2. Champ d'application
Le module d'entrée-sortie de série de LS-RDIO est très utilisé dans l'automation d'industrie comme le processus central de données d'usine, le contrôle de pompe, la surveillance de niveau de réservoir, le contrôle de convoyeur, la surveillance d'huile, les machines d'extraction, l'équipement de surveillance d'environnement, les dispositifs de levage, le contrôle de robots, la machine de remplissage, l'équipement de mélange, la ligne logistique, l'AGV etc.
3. Paramètre LS-RDIO0202
| Paramètre | |
| Puissance de sortie : | version 1W (ou 100mW) |
| Alimentation d'énergie : | 9V-30V (choisissez habituellement C.C C.C 24V ou 12V) |
| Distance de contrôle : | version de 3km (ou de 1km) |
| Vitesse baud : | 1200bps |
| Réception de la sensibilité : | -123dBm@1200bps, -118dbm (9600bps) |
| Mise en réseau | |
| Mise en réseau : | Point par point et point-à-multipoint |
| Protocole : | Protocole de Modbus RTU |
| Description de port | |
| Entrée : | 2 entrées actives (le passif adaptent aux besoins du client), d'isolement |
| Sortie : |
2 sorties passives de relais, d'isolement charge maximum AC250V/5A, DC30V/5A de contact (les sorties actives 0-5V adaptent aux besoins du client) |
| Port de communication | RS485 (RS485 sans fil adaptent aux besoins du client) |
| Actuel | |
| Transmettez le courant : | <600ma> |
| Réception du courant : | <50ma> |
| Généralités | |
| Fréquence : | 400, 450, 470 ou autre bandes de 433MHz, |
| Creusez des rigoles l'aucun : | 16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
| Propriétés physiques | |
| Dimension : | 115×90×40 (millimètre) |
| Connecteur d'antenne : | SMA, antenne de véhicule avec le câble de 1.5m |
| La température : | -35℃~+75℃ (industriel) |

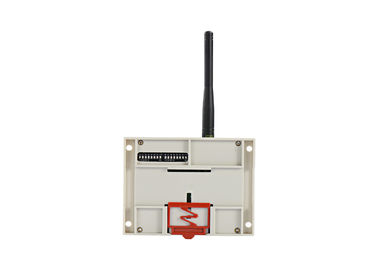

| Méthode de support : | Norme rail industriel de guilde de 3,5 pouces |

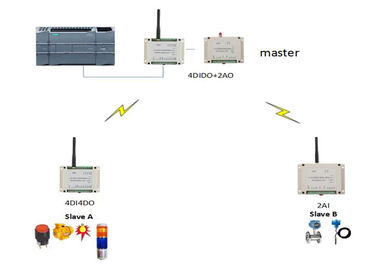

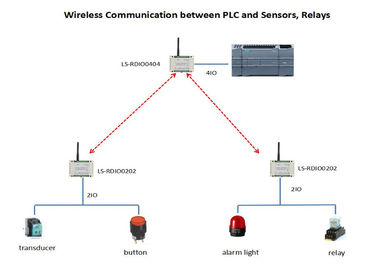

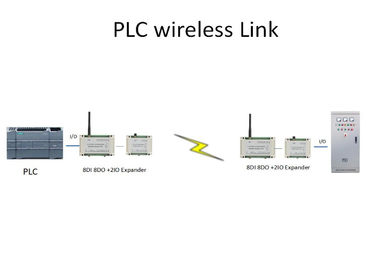

4. Comment se relier
Application
Contrôle MARCHE-ARRÊT de pompe sans fil
Un maître à 4 onguents
| Maître | Esclave | Correspondance d'entrée et sortie |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 du contrôle DO1-DO2 d'A de B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 du contrôle DO1-DO2 d'A de B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 du contrôle DO1-DO2 d'A de B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 du contrôle DO1-DO2 d'A de B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 d'A commandé par DI1-DI2 de B |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 d'A commandé par DI1-DI2 de B2 |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 d'A commandé par DI1-DI2 de B3 |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 d'A commandé par DI1-DI2 de B4 |
| Notes : A et B devraient utiliser le même canal | ||
