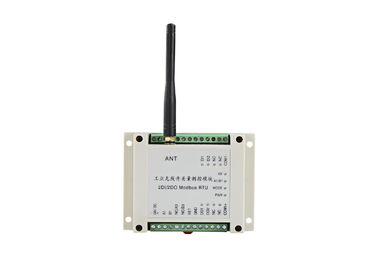

Module sans fil sans fil du contrôle 868MHz Lora de pompe de radio de Modbus RTU 2km d'entrée de Digital
1. Introduction de général de module de série de LS-RDIO
LS-RDIO Modbus RTU est un contrôleur industriel conçu par technologie de Lensen. Il soutient point par point, point aux DI sans fil de multi-points, FAIT la collection et la commande. L'intérieur d'émetteur-récepteur adopte la technologie de Lora qui a l'avantage de la puissance faible, long terme. Les modules sans fil d'entrée-sortie de Lensen il est facile installer, aucun programme exigé, aucun honoraires de communication. C'est substitution fiable et rentable pour le câble de signal de rail, fil de signal de bague collectrice. LS-RDIO0202 a 2 entrées 2 sorties de relais et 1 RS485 (RS485 sans fil est adapté aux besoins du client).
2. Champ d'application
Le module d'entrée-sortie de série de LS-RDIO est très utilisé dans l'automation d'industrie comme le processus central de données d'usine, le contrôle de pompe, la surveillance de niveau de réservoir, le contrôle de convoyeur, la surveillance d'huile, les machines d'extraction, l'équipement de surveillance d'environnement, les dispositifs de levage, le contrôle de robots, la machine de remplissage, l'équipement de mélange, la ligne logistique, l'AGV etc.
3. paramètre LS-RDIO0202
| Paramètre |
| Puissance de sortie : |
600mW |
| Technologie du sans fil : |
Lora |
| Alimentation d'énergie : |
9V-30V (choisissez habituellement C.C C.C 24V ou 12V) |
| Distance de contrôle : |
visibilité directe de 5km |
| Vitesse baud : |
2400bps |
| Réception de la sensibilité : |
-123dBm@1200bps, -118dbm (9600bps) |
| Mise en réseau |
| Mise en réseau : |
Point par point et point-à-multipoint |
| Protocole : |
Protocole de Modbus RTU |
| Description de port |
| Entrée : |
2 entrées actives (le passif adaptent aux besoins du client), d'isolement |
| Sortie : |
2 sorties passives de relais, d'isolement
charge maximum AC250V/5A, DC30V/5A de contact
(les sorties actives 0-5V adaptent aux besoins du client)
|
| Port de communication |
RS485 (RS485 sans fil adaptent aux besoins du client) |
| Actuel |
| Transmettez le courant : |
<350ma>
|
| Réception du courant : |
<20ma>
|
| Généralités |
| Fréquence : |
915MHz |
| Creusez des rigoles l'aucun : |
16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
| Propriétés physiques |
| Dimension : |
115×90×40 (millimètre) |
| Connecteur d'antenne : |
SMA, antenne de véhicule avec le câble de 1.5m |
| La température : |
-35℃~+75℃ (industriel) |
| Méthode de support : |

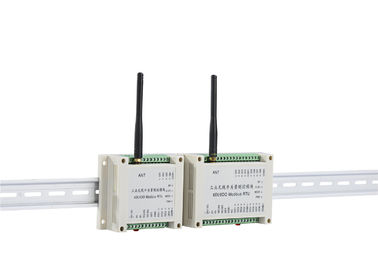

Norme rail industriel de guilde de 3,5 pouces |
Caractéristiques :
Commutateurs SUR la pompe quand l'eau dans le réservoir aérien disparaît de bas niveau.
Commutateurs OUTRE de la pompe quand l'eau dans le réservoir aérien atteint le haut niveau.
Les DI, des lumières FONT, de puissances et de communication LED.
Connexion sans fil, aucun besoin de commuter "MARCHE/ARRÊT" la pompe manuellement.
Pas plus ne débordent l'électricité et main d'oeuvre économisantes de ce fait de l'eau.
Installation facile. Peut la faire par vous-même.
Aucun honoraires de communication.
Matériel requis :
1. approvisionnement d'alimentation CC 24V (12V adaptent aux besoins du client)
2. Commutateur de flotteur (avec haut et de bas niveau)
3. LS-RDIO0202 (avec l'antenne)
4. Pompe
5. Relais à semi-conducteur

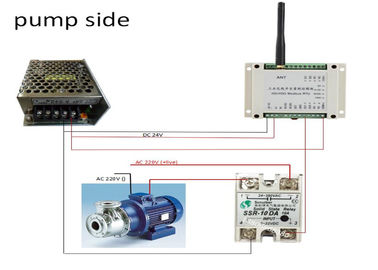

Diagramme de système
Quand le niveau de l'eau bas, pompent DESSUS. Quand niveau de l'eau élevé, pompe
