fréquence: | 433MHZ | puissance de sortie: | 1W |
---|---|---|---|
Interface: | RS485 | Application: | Communication de la radio RS485 |
Distance: | 2KM | clôture: | Plastique |
Surligner: | infopac sans fil,émetteur-récepteur de données de rf |
Contrôleur de radio de PLC de l'émetteur-récepteur de données du module 433MHz rf de transmission de données RS485 2km
Introduction générale

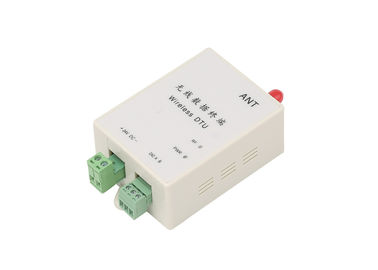

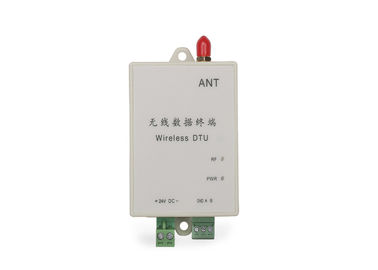

LS-R314 DTU sans fil, distance de transmission atteint la visibilité directe de 3km, avec la petite taille, clôture en plastique, fiabilité élevée, il est très utilisé pour la communication sans fil entre le PLC et le PC/HMI.
LS-R314 soutient la communication sans fil PLC entre de Siemens série S7-200, S7-300, PLC de Schneider, PLC de Mitsubishi, PLC etc. d'ABB. Il soutient le protocole de Modbus, y compris le protocole de Modbus ASCII et de Modbus RTU, protocole de PPI. LS-R314 DTU peut également se relier au transducteur, au HMI ou à d'autres dispositifs RS485. Il soutient point par point, point à la transmission de données sans fil de multi-points.
La solution sans fil fait maintenir l'avantage de des utilisateurs des câbles de câblage dans le champ dangereux, facile à installer, aucun câble du besoin, raccourcit des projets temps et coût de maintenance. C'est une solution fiable et concurrentielle.
Champ d'application
* pour rassembler PLC/HMI pour la transmission de données sans fil
* pression, débit, collectes de données de la température etc., transmission sans fil et contrôle dans le domaine de l'eau/de traitement eaux usées
* vitesse du vent, précipitations, collecte de données de l'humidité etc., transmission sans fil et contrôle à si station de surveillance
* la température, humidité, concentrations de collecte de données du CO2 etc., transmission sans fil et contrôle en serre chaude d'agriculture
* sans fil contrôle d'AGV
Spécification technique
Fréquence | 433MHz ou 450MHz, 470MHz |
Puissance de sortie | 1W (VISIBILITÉ DIRECTE de 3000m) |
Appui de protocole | Modbus ou PPI standard |
Alimentation d'énergie | de C.C 9-36V de l'utilisation 24V habituellement C.C C.C ou 12V |
Interface | RS-485 |
La Manche non. | défaut de 16 canaux |
La température | -35℃~+75℃ (industriel) |
Dimension | 80×60×30 (millimètre) excluent l'antenne |
Exemples d'application
Mise en réseau de LS-R314 DTU
Pour le point à la communication de mufti-points
Si vos dispositifs n'ont pas l'identification, quand un module transmet, tous les autres peuvent recevoir les données. Par exemple, il y a d'A, B, C, modules de D 4.
Quand A envoient des données, les modules B, C, et D tous peuvent recevoir.
Quand B envoient des données, les modules A, C et D tous peuvent recevoir.
Quand C envoient des données, les modules A, B et D peuvent tout recevoir les données.
Quand D envoient des données, les modules A, B et C peuvent tout recevoir les données.
Si vous espérez seulement le module spécifique peut recevoir des données. Nous acceptons la méthode de vote. Identification svp réglée pour vos dispositifs. Le maître s'enquerra le temps d'esclaves par temps, seulement l'esclave avec l'identification spécifique peut recevoir vos données.
3) Si votre dispositif vraiment ne peut pas placer l'identification. Nous pouvons placer l'identification pour des modules.
Quand vous programmez la porte série, notez-svp la est semi-duplex et il y a retard de transmission sans fil.
Avis de LS-R314 DTU dans la vraie application
Temps de retard sans fil de LS-R314 DTU.
Les produits sans fil ont un temps de retard. La vitesse baud différente de rf cause le temps de retard différent. Veuillez se référer le temps de retard spécifique ci-dessous :
Le rf datent le taux (bps) |
Retard Solides totaux (Mme) |
Taux de date de rf (bps) |
Retard Solides totaux (Mme) |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
Méthode de correction d'erreurs de LS-R314 DTU
Pour promettre votre système stable et fiable, nous proposons que vous ajoutiez le contrôle ou le centre de détection et de contrôle pour retransmettre des données s'il y a erreur.
Méthode de transmission de LS-R314 DTU pour le grand paquet de données
Dans la théorie, LS-R314 peut transmettre pas le paquet de données de limite, mais nous ne vous proposons pas pour transmettre le paquet trop grand de données. Nous proposons chaque paquet moins que 120B, un meilleur 60-100B. Également nous proposons votre utilisation ARQ de programme de renvoyer le paquet avec l'erreur.
Par exemple, nous supposons que le vrai JUJUBE de communication est 10-4, et besoin de l'utilisateur pour envoyer un dossier 1KB (10000bit), si vous transmettez par l'intermédiaire de 1 paquet, dans la théorie, là serez l'erreur 1bit dans chaque heure de réception, ainsi ce dossier 1KB ne peut pas transmettre correctement tout le temps.
Si vous pouvez se diviser le 1KB classe dans le paquet 10, chaque paquet transmet 100B, dans la théorie, là pourrait être erreur après que vous envoyiez 10 paquets. Le module renverra ce paquet par l'intermédiaire d'ARQ. Bien que, nous envoyions 1 plus de paquet et l'efficacité entière réduisent, mais ceci peut promettre que toutes les données peuvent être reçues correctement.
