| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-RDIO0808 |
| Quantité de commande min: | 2pcs |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-7 jours |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| Fréquence: | 433/868/915MHz | Puissance de sortie: | 1W |
|---|---|---|---|
| Distance: | 2-3km/5km | Entrée: | 8 entrées numériques |
| Sortie: | 8 sorties de relais | Protocole: | Modbus RTU |
| Surligner: | Radio de 8DI 8DO DESSUS OUTRE de module,radio 1W DESSUS OUTRE de module,4G Modbus sans fil RTU |
||

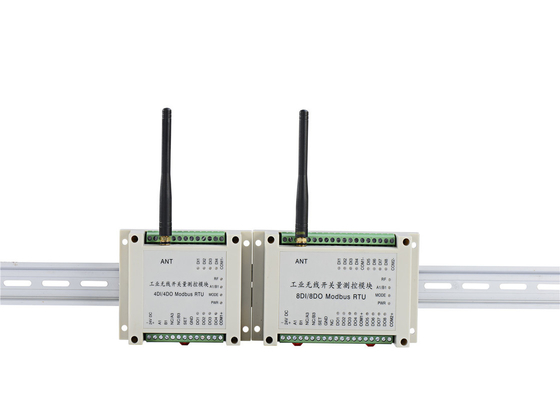

Radio de 8DI 8DO DESSUS OUTRE du module 433MHz/868MHz/915MHz 4G Modbus sans fil RTU
1. Introduction générale
LS-RDIO0808 RTU sans fil a 8 entrées numériques, putput de 8 relais.
Nous avons différents types pour répondre à vos différentes exigences de distance de contrôle.
À moins de 2km, vous pourriez employer notre type de rf,
Environ 5km, vous pourriez employer la version 5W ou le type de Lora
Si vous veut commander plus de fond, vous pourriez employer 4G le type entrée-sortie sans fil
2. Champ d'application
Le module d'entrée-sortie de série de LS-RDIO est très utilisé dans l'automation d'industrie comme le processus central de données d'usine, contrôle de pompe, surveillance d'huile, machines d'extraction, équipements de surveillance d'environnement, dispositifs de levage, robots commandent, la machine de remplissage, les équipements de mélange, la ligne logistique, l'AGV etc.
3. Paramètre
| Paramètre | |
| Puissance de sortie : | version 1W ou 100mW |
| Alimentation d'énergie : | 9V-30V (choisissez habituellement C.C C.C 24V ou 12V) |
| Distance de contrôle : | 3km ou (version de 1km) |
| Vitesse baud : | 1200bps |
| Réception de la sensibilité : | -123dBm@1200bps, -118dbm (9600bps) |
| Mise en réseau | |
| Mise en réseau : | Point par point et point-à-multipoint |
| Description gauche | |
| Entrée : | 8 DI actifs (passifs adaptés aux besoins du client) |
| Sortie : | 8 sorties passives de relais, |
| Port de communication | RS485 (RS485 sans fil adaptent aux besoins du client) |
| Actuel | |
| Transmettez actuel : | <600ma> |
| Réception du courant : | <50ma> |
| Généralités | |
| Fréquence : | 400, 450, 470 ou autre bandes de 433MHz, |
| La Manche aucune : | 16 canaux, peuvent changer par l'intermédiaire de l'interrupteur à positions multiples |
| Propriétés physiques | |
| Dimension : | 145×90×40 (millimètre) |
| Connecteur d'antenne : | SMA, antenne de véhicule avec le câble de 1.5m |
| La température : | -35℃~+75℃ (industriel) |
| Montage de la méthode : | Norme rail industriel de guilde de 3,5 pouces |
4. Comment employer l'entrée-sortie sans fil
5. Exemples de diagramme d'application
1) contrôle point par point
Remarques :
| Module A | Module B | Correspondance d'entrée et sortie |
| (DI1-DI8) | B (DO1-DO8) | DI1-DI8 d'A pour commander DO1-DO8 de B respectivement |
| (DO1-DO8) | B (DI1-DI8) | DO1-DO8 d'A est commandé par DI1-DI8 de B respectivement |
| Notes : Et B devrait utiliser le même canal | ||
2) Un maître pour commander 2 esclaves
Remarques :
| Module principal | Module slave | Correspondance d'entrée et sortie |
| (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 d'un contrôle DO1-DO4 de B1 respectivement |
| (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 d'un contrôle DO1-DO4 de B2 respectivement |
| (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 d'A est commandé par DI1-DI4 de B1 |
| (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 d'A est commandé par DI1-DI4 de B2 |
| Notes : Et B devrait utiliser le même canal | ||
3) Un maître pour commander 4 esclaves
Remarques :
| Maître | Esclave | Correspondance d'entrée et sortie |
| (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 d'un contrôle DO1-DO2 de B1 |
| (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 d'un contrôle DO1-DO2 de B2 |
| (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 d'un contrôle DO1-DO2 de B3 |
| (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 d'un contrôle DO1-DO2 de B4 |
| (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 d'A a commandé par DI1-DI2 de B |
| (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 d'A a commandé par DI1-DI2 de B2 |
| (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 d'A a commandé par DI1-DI2 de B3 |
| (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 d'A a commandé par DI1-DI2 de B4 |
| Notes : Et B devrait utiliser le même canal | ||
4) Un maître à 8 onguents
Remarques :
| Maître | Onguent | Correspondance d'entrée et de contrôle |
| (DI1) | B1 (DO1) | DI1 d'un contrôle DO1 de B1 |
| (DI2) | B2 (DO1) | DI2 d'un contrôle DO1 de B2 |
| (DI3) | B3 (DO1) | DI3 d'un contrôle DO1 de B3 |
| (DI4) | B4 (DO1) | Contrôle DO1 de DI4of A de B4 |
| (DI5) | B5 (DO1) | DI5 d'un contrôle DO1 de B5 |
| (DI6) | B6 (DO1) | DI6 d'un contrôle DO1 de B6 |
| (DI7) | B7 (DO1) | DI7 d'un contrôle DO1 de B7 |
| (DI8) | B8 (DO1) | DI8 d'un contrôle DO1 de B8 |
| (DO1) | B1 (DI1) | DO1 d'A est commandé par DI1 de B1 |
| (DO8) | B8 (DI1) | DO8 d'A est commandé par DI1 de B8 |
| Note : le module A et B devrait utiliser le même canal ; | ||
5) Pour communiquer avec PC/PLC
