Le module sans fil 4 de sortie analogique creuse des rigoles 4-20mA le signal Modbus sans fil RTU
Introduction générale

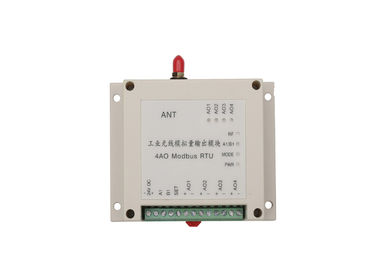

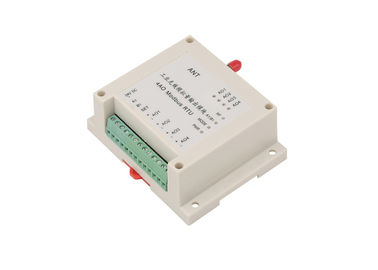

LS-RAO04 Modbus RTU est un module sans fil de 4 ch ao, avec la sortie analogique de 4 canaux, il est très utilisé pour transmettre du capteur le signal analogue le 4-20mA ou le 0-5V. Ainsi vos capteurs mettent en boîte la radio se relient au centre de contrôle. Nous avons des types de module différent pour commander la distance différente.
Contrôle sans fil 2km-3km par 1W rf
Contrôle sans fil 5km par Lora
Longue distance sans fil de contrôle, aucune limite par le module 4G
Liez votre capteur avec PLC/HMI sans fil
Accueil à essayer ! ! !
Avantage de solution sans fil
- Aucun fils à enterrer ou maintenir, aucun forages du besoin sur le mur
- Communication fiable dans toute la direction, tout terrain, indépendamment des collines, murs, arbres
- Économie dans l'installation et l'entretien
- Radio/Lora basé, aucun Internet du besoin et forfait mensuel, pleine propriété du système
- 4G basé, grande vitesse, aucune limite de distance
Caractéristiques sans fil de Lensen RTU

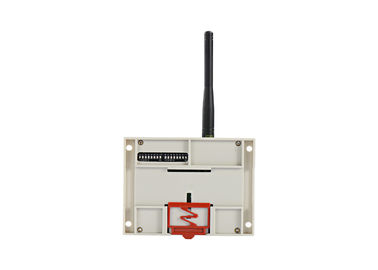

- Appareil mobile, support de Vacarme-rail pour l'installation facile
- Entrées d'isolement
- LED pour l'alimentation d'énergie, communication, entrée, statut de sortie
- Mise en réseau, point par point flexibles ou point aux multipoints
- IMMERSION pour changer différents modes
- Les différents types d'entrée-sortie, DI, FONT, AI, ao sont disponibles
- Entrée-sortie expansible
- Temps de retard court
- Remise facile sur RS485 le réseau, protocole de Modbus RTU de soutien
- Hausse en ligne de soutien. Peut configurer par le client en mode d'arrangement
| Fréquence |
433MHz ou 450MHz ou 470MHz |
| Puissance de sortie |
1W |
| Produits |
4AO |
| Type d'entrée |
4-20mA ou 0-5V ou 0-10V |
| Type de sortie |
4-20mA ou 0-5V ou 0-10V |
| Rapport de résolution |
24 bits |
| Exactitude |
±0.02% |
| Alimentation d'énergie |
de C.C 9-36V C.C de l'utilisation 24V habituellement |
| Interface |
RS-485 |
| La Manche non. |
le défaut 15ch, peut programmer par l'intermédiaire de l'interrupteur à positions multiples |

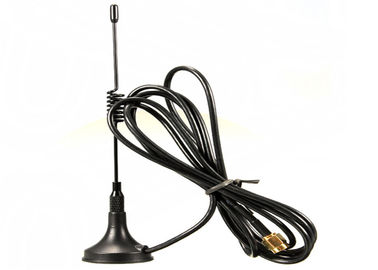

| Antenne |
Antenne de surgeon avec le câble de 1.5m |
| La température fonctionnante |
-35 °C °C~+75 industriel |
| Humidité fonctionnante |
10%-90% hygrométrie, aucune condensation |
| Dimension |
115×90×40 (millimètre) |
| Manière de difficulté |
Rail industriel de guilde de pouce DIN de la norme 3,5 |
Valeur de communication et de correspondance de Modbus RTU
Types de registre :
| Types de registre |
Touche de lecture |
La touche d'écriture
(Commande de contrôle)
|
Mise hors tension |
Fonction |
| Tenez le registre |
0x01 |
Entrée --pas appui
Sortie--appui
|
Ne pas garder |
Peut lire la valeur d'entrée |
| 0x03 |
Registre d'A. Hold
1. Valeur d'entrée analogique : 0x0008~0x000B
2. Valeur de sortie analogique : 0x0048~0x004B
B : Comment lire
Registre de prise : peut lire l'entrée 4 analogique ou commander la sortie analogique 4 en même temps
Enregistrez la manière de contrôle
| AI/AO |
IC |
Lu
écrivez
|
Identification de fonction |
appui d'articles |
| Non. |
Type d'IC |
IDENTIFICATION DE PLC |
Identification de Modbus |
| AI1 |
Tenez le registre |
40009 |
8 |
Lisez |
03 |
2AI/4AI |
| AI2 |
Tenez le registre |
40010 |
9 |
Lisez |
03 |
| AI3 |
Tenez le registre |
40011 |
10 |
Lisez |
03 |
4AI |
| AI4 |
Tenez le registre |
40012 |
11 |
Lisez |
03 |
| AO1 |
Tenez le registre |
40073 |
72 |
Lecture/écriture |
03/06 |
2AO/4AO |
| AO2 |
Tenez le registre |
40074 |
73 |
Lecture/écriture |
03/06 |
| AO3 |
Tenez le registre |
40075 |
74 |
Lecture/écriture |
03/06 |
4AO |
| AO4 |
Tenez le registre |
40076 |
75 |
Lecture/écriture |
03/06 |
Au sujet du calcul de valeur
Entrée analogique
La valeur maximum de gamme de la mesure de notre module analogue est : 0X7FFF
1. Directement courant et tension de mesure
Value=value précis vous gamme de read/0x7FFF*max
Par exemple : pour lire le 1er passage de la valeur entrée du module (avec la gamme maximum de 0-20mA)
Registre 0x0008 (entrée analogique du 1er passage)
Retour : 0x3801
Valeur courante : (0x3801/0x7FFF) *20mA=8.7509mA
2. Pour mesurer la valeur du capteur (4-20mA, capteur de niveau de mètre 0-6)
Si la valeur de retour est moins de 6554, la valeur de niveau est 0
Si retour valeur est grand que 6554, de niveau value=) (de valeur read-6554/le *measure (de 32767-6554) s'étend
Par exemple : la valeur de retour est 0X3801, puis la valeur de niveau correspondante est : ((0X3801-6554)/26213) mètre de *6 meter=1.7815
Sortie analogique
La gamme maximum de la mesure du module analogue est : 0x7FFF
Commandez directement le courant de sortie et la tension
Écrivez le registre value=current ou la valeur de tension/mesure de range*0x7FFF
Par exemple : pour commander le 1er passage du module analogue dont la gamme maximum de mesure est 0-20mA
Registre 0x0048 (sortie analogique du 1er passage)
Pour écrire la valeur de registre : (8.75/20mA) *0X7FFF =14336=0x3800
