puissance de sortie: | 1W | Chaînes: | 4AI |
---|---|---|---|
type d'entrée: | 0-5V ou 0-20mA | Distance: | 2km ou plus |
Application: | sonde sans fil | Technologie: | Rf ou Lora |
Surligner: | Module à télécommande,émetteur sans fil de câble |

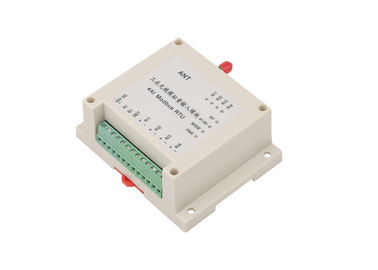

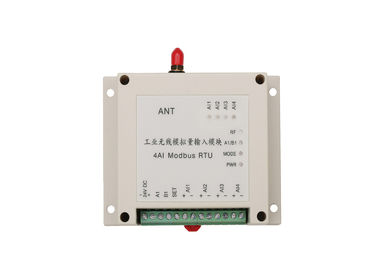

Module analogue sans fil de l'acquisition LS-RAI04
LS-RAI04 Modbus RTU est un module de l'entrée-sortie 1W, 4 entrées analogiques,
Contrôle sans fil 2km-3km par rf
Contrôle sans fil 5km par Lora
Limite sans fil de distance de contrôle pas par 4G

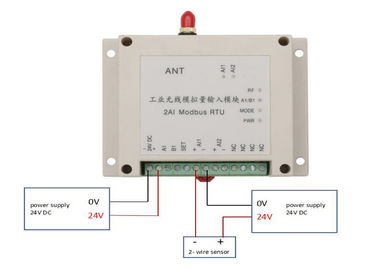

Utilisation pour la collection de données de capteur, la transmission sans fil de radio du signal 0-5V ou 4-20mA
Caractère :
Système transparent d'entrée-sortie
Pas Internet du besoin, aucune cellule de tiers, aucun forfaits mensuels
Vous avez le plein contrôle au-dessus de votre propre transporteur
Retour en temps réel de statut du site distant
Installation rapide et installation facile
Paramaeter
Fréquence | 433MHz ou 450MHz ou 470MHz ou 868MHz/915MHz ou 4G |
Puissance de sortie | 1W ou 5W adaptent aux besoins du client |
Produits | 4AI |
Type d'entrée | 4-20mA ou 0-5V ou 0-10V |
Type de sortie | 4-20mA ou 0-5V ou 0-10V |
Rapport de résolution | 24 bits |
Exactitude | ±0.02% |
Alimentation d'énergie | de C.C 9-36V C.C de l'utilisation 24V habituellement |
Interface | RS-485 |
La Manche non. | le défaut 15ch, peut programmer par l'intermédiaire de l'interrupteur à positions multiples |
Antenne | Antenne de surgeon avec le câble de 1.5m |
La température fonctionnante | -35 °C °C~+75 industriel |
Humidité fonctionnante | 10%-90% hygrométrie, aucune condensation |
Dimension | 115×90×40 (millimètre) |
Manière de difficulté | Rail industriel de guilde de pouce DIN de la norme 3,5 |
Avantage de solution sans fil
- Aucun fils à enterrer ou maintenir, aucun forages du besoin sur le mur
- Communication fiable dans toute la direction, tout terrain, indépendamment des collines, murs, arbres
- Économie dans l'installation et l'entretien
- Radio/Lora basé, aucun Internet du besoin et forfait mensuel, pleine propriété du système
- 4G basé, grande vitesse, aucune limite de distance
Caractéristiques sans fil de Lensen RTU

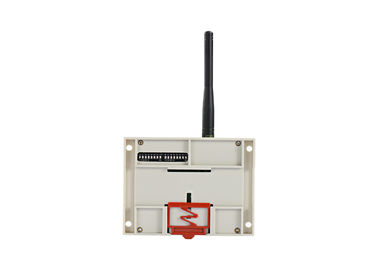

- Appareil mobile, support de Vacarme-rail pour l'installation facile
- Entrées d'isolement
- LED pour l'alimentation d'énergie, communication, entrée, statut de sortie
- Mise en réseau, point par point flexibles ou point aux multipoints
- IMMERSION pour changer différents modes
- Les différents types d'entrée-sortie, DI, FONT, AI, ao sont disponibles
- Entrée-sortie expansible
- Temps de retard court
- Remise facile sur RS485 le réseau, protocole de Modbus RTU de soutien
- Hausse en ligne de soutien. Peut configurer par le client en mode d'arrangement
Valeur de communication et de correspondance de Modbus RTU
Types de registre :
Types de registre | Touche de lecture |
La touche d'écriture |
Mise hors tension | Fonction |
Tenez le registre | 0x01 |
Entrée --pas appui |
Ne pas garder | Peut lire la valeur d'entrée |
0x03 |
Registre d'A. Hold
1. valeur d'entrée analogique : 0x0008~0x000B
2. valeur de sortie analogique : 0x0048~0x004B
B : Comment lire
Registre de prise : peut lire l'entrée 4 analogique ou commander la sortie analogique 4 en même temps
Enregistrez la manière de contrôle
AI/AO | IC |
Lu |
Identification de fonction | appui d'articles | ||
Non. | Type d'IC | IDENTIFICATION DE PLC | Identification de Modbus | |||
AI1 | Tenez le registre | 40009 | 8 | Lisez | 03 | 2AI/4AI |
AI2 | Tenez le registre | 40010 | 9 | Lisez | 03 | |
AI3 | Tenez le registre | 40011 | 10 | Lisez | 03 | 4AI |
AI4 | Tenez le registre | 40012 | 11 | Lisez | 03 | |
AO1 | Tenez le registre | 40073 | 72 | Lecture/écriture | 03/06 | 2AO/4AO |
AO2 | Tenez le registre | 40074 | 73 | Lecture/écriture | 03/06 | |
AO3 | Tenez le registre | 40075 | 74 | Lecture/écriture | 03/06 | 4AO |
AO4 | Tenez le registre | 40076 | 75 | Lecture/écriture | 03/06 |
Au sujet du calcul de valeur
Entrée analogique
La valeur maximum de gamme de la mesure de notre module analogue est : 0X7FFF
1. mesurez directement le courant et la tension
Exigez le value=value vous gamme de read/0x7FFF*max
Par exemple : pour lire le 1er passage de la valeur entrée du module (avec la gamme maximum de 0-20mA)
Registre 0x0008 (entrée analogique du 1er passage)
Retour : 0x3801
Valeur courante : (0x3801/0x7FFF) *20mA=8.7509mA
2. Pour mesurer la valeur du capteur (4-20mA, capteur de niveau de mètre 0-6)
Si la valeur de retour est moins de 6554, la valeur de niveau est 0
Si retour valeur est grand que 6554, de niveau value=) (de valeur read-6554/le *measure (de 32767-6554) s'étend
Par exemple : la valeur de retour est 0X3801, puis la valeur de niveau correspondante est : ((0X3801-6554)/26213) mètre de *6 meter=1.7815
Sortie analogique
La gamme maximum de la mesure du module analogue est : 0x7FFF
Commandez directement le courant de sortie et la tension
Écrivez le registre value=current ou la valeur de tension/mesure de range*0x7FFF
Par exemple : pour commander le 1er passage du module analogue dont la gamme maximum de mesure est 0-20mA
Registre 0x0048 (sortie analogique du 1er passage)
Pour écrire la valeur de registre : (8.75/20mA) *0X7FFF =14336=0x3800
