Entrée: | 4AI | type d'entrée: | PNP/NPN |
---|---|---|---|
Sortie: | 1AO | Chaîne de tension: | 5-30VDC |
Surligner: | Contrôleur de logique de PLC 1AO,Contrôleur de logique de PLC 4AI,Contrôleur micro de PLC 1AO |
Représentation de Strong Anti Interference de contrôleur de logique de PLC de 4AI 1AO
PLC de la Chine, 4AI, PLC analogue de coût bas de PLC 1AO
●La tension de résolution a produit 12bits, bits de la sortie actuelle 11,
●Représentation anti-parasitage forte, écurie
●La tension de résolution a produit 12bits, bits de la sortie actuelle 11,
●Représentation anti-parasitage forte, écurie

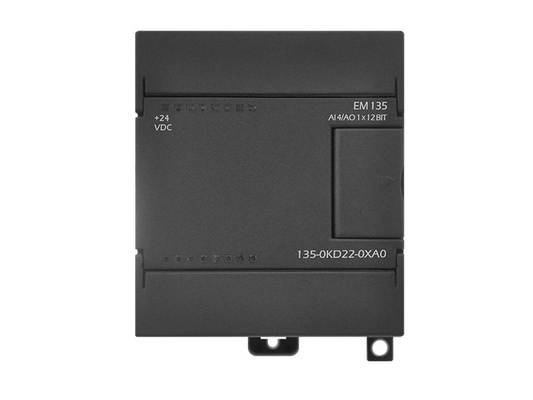

Modèle | EM135 4 inputs/1 sorties analogues ×12bits |
Description de produit | 4AI, 1AO ; sortie de tension de résolution de 12 bits ; |
Caractéristique d'entrée | |
De la consommation actuelle d'autobus | 30mA |
De la consommation actuelle de L+ | 60mA |
Perte de puissance | 2W |
Nombre d'entrée analogique | 4 |
Type d'entrée de signal | Différentiel |
Tension d'entrée maximum | 30V |
Courant d'entrée maximum | 32mA |
Gamme d'entrée de Voltange : Unipolaire | 0~50mV, 0~100mV, 0~500mV, 0~1V, 0~5V, 0~10V |
Gamme d'entrée de Voltange : Bipolaire | ±1V, ±2.5V, ±5V, ±10V |
gamme actuelle d'entrée | 0~20mA, |
Résolution | 12bits |
Gamme bipolaire et complète | 0~32,000 |
Gamme unipolaire et complète | -32,000~+32,000 |
Temps analogique-numérique de conversion | <250> |
Caractéristique de sortie | |
Nombre d'entrée analogique | 1 |
Gamme de tension d'entrée | -10~+10V |
Gamme de courant d'entrée | 0~20mA |
Inpedance de charge | |
·pour des sorties de tension | Minute : 5KΩ |
·pour les sorties actuelles | Maximum : 0.5KΩ |
Résolution | sortie de tension de 12 bits ; |
Format de mot contenant des données | |
·Affichable : sortie de tension | -32,000~+32,000 |
·Affichable : sortie actuelle | 0~32,000 |
Erreur de base | ±0.5% de gamme complète |
Dimensions (W X H X D) (millimètres) | 71.2×80×62 |
Numéro de commande | L'ONU 135-0KD22-OXAO |
Diagramme de câblage
