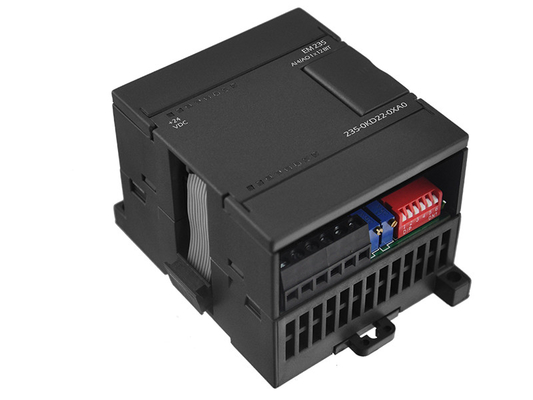

Contrôleur programmable Analog Acquisition de logique de PLC d'EM235 4AI 1AO

Contrôleur programmable Analog Acquisition de logique de PLC d'EM235 4AI 1AO

PLC analogue de la Chine de haute performance de coût bas de PLC d'acquisition de 4AI 1AO

4AI, 1AO ;

sortie de tension de résolution de 12 bits ;

sortie actuelle de résolution de 11 bits

paramètres techniques

Modèle	EM235 4 inputs/1 produit ×12bits
Description de produit	4AI, 1AO ; sortie de tension de résolution de 12 bits ; sortie actuelle de résolution de 11 bits
Caractéristique d'entrée
De la consommation actuelle d'autobus	30mA
De la consommation actuelle de L+	60mA
Perte de puissance	2W
Nombre d'entrée analogique	4
Type d'entrée de signal	Différentiel
Tension d'entrée maximum	30V
Courant d'entrée maximum	32mA
Gamme d'entrée de Voltange : Unipolaire	0~50mV, 0~100mV, 0~500mV, 0~1V, 0~5V, 0~10V
Gamme d'entrée de Voltange : Bipolaire	±1V, ±2.5V, ±5V, ±10V ±25mV, ±50mV, ±100mV, ±250mV, ±500mV,
gamme actuelle d'entrée	0~20mA,
Résolution	12bits
Gamme bipolaire et complète	0~32,000
Gamme unipolaire et complète	-32 000 ~+32 000
Temps analogique-numérique de conversion	<250>
Caractéristique de sortie
Nombre d'entrée analogique	1
Gamme de tension d'entrée	-10~+10V
Gamme de courant d'entrée	0~20mA
Inpedance de charge
·pour des sorties de tension	Minute : 5KΩ
·pour les sorties actuelles	Maximum : 0.5KΩ
Résolution	sortie de tension de 12 bits ; sortie actuelle de 11 bits
Format de mot contenant des données
·Affichable : sortie de tension	-32 000 ~+32 000
·Affichable : sortie actuelle	0~32,000
Erreur de base	±0.5% de gamme complète
Dimensions (W X H X D) (millimètres)	71.2×80×62
Numéro de commande	L'ONU 235-0KD22-OXAO



Diagramme de câblage
