| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Unimat |
| Certification: | CE |
| Numéro de modèle: | X1-60TD |
| Quantité de commande min: | 2pcs |
| Prix: | Negotiation |
| Détails d'emballage: | carton standard |
| Délai de livraison: | 2-8 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 6000pcs/month |
| Couleur: | Blanc | Fusible: | 60V 2A |
|---|---|---|---|
| Entrée: | NPN/PNP | Sortie: | 16 |
| Surligner: | Contrôleur programmable de logique de PLC de DC24V,contrôleur programmable de logique de PLC 5ms,Automation industrielle de DC24V utilisant le PLC |
||

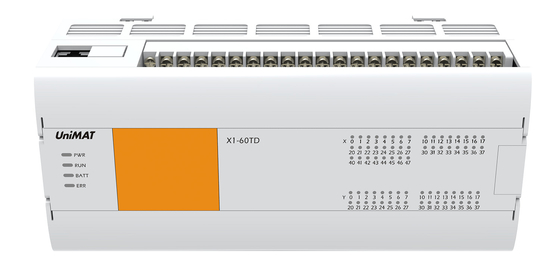

Contrôleur programmable Industrial Automation Using de logique de PLC de DC24V
PLC de X1-60TD pour le PLC de coût bas d'automation d'industrie
Paramètres
| Article non. | Specifictions | |||
| Numéro de la pièce. | X1-60TD-E0 | |||
| Tension | DC24V | |||
| Chaîne de tension | Dc 20,4~28.8V | |||
| Tension permise | continuez à fonctionner pour la panne de courant instantanée moins que 5ms | |||
| Fusible | 60V 2A | |||
| Courant de montée subite | 12A, C.C de 0.5ms below/28.8V | |||
| Puissance | 8W | |||
| Alimentation d'énergie de DC24V | 600mA ci-dessous | |||
| Caractéristiques d'entrée | ||||
| Entrée | 36 | |||
| Méthode de connexion | TB détachable (vis M3) | |||
| Méthode d'entrée | NPN/PNP | |||
| Tension de signal d'entrée | Type d'approvisionnement d'alimentation CC : dc20.4v | 28.8v | |||
| Impédance d'entrée | X0-X2 | 2.4K | ||
| X3 ci-dessus | 5.6K | |||
| SUR l'entrée courant induit | X0-X2 | Plus que 5mA | ||
| X3 ci-dessus | Plus que 2.4mA | |||
| OUTRE de l'entrée courant induit | 1mA ci-dessous | |||
| Temps de réponse d'entrée | Pas davantage que 4.5ms | |||
| Forme de signal d'entrée | Entrée libre de contact de tension | |||
| Vidangez l'entrée : Transistor ouvert de collecteur de NPN | ||||
| Type entrée de source : Transistor de collecteur de PNPOpen | ||||
| Isolement de circuit d'entrée | Isolement de coupleur optique | |||
| Affichage d'entrée | Quand le coupleur optique est conduit, la lumière de LED sur le panneau est allumée | |||
| Caractéristiques de sortie | ||||
| Sortie | 16 | |||
| Méthode de connexion | TB détachable (vis M3) | |||
| Méthode de sortie | NPN/PNP | |||
| Bloc d'alimentation externe | DC5~30V | |||
| Charge maximum | Charge résistive | 0.5A/unique ; points 0.8A/4 | ||
| charge inductive | 12W/DC24V | |||
| Charge légère | Grande vitesse : 2W/DC24V, terrain communal : 5W/DC24V | |||
| Min Load | 5mA(DC5~24V) | |||
| Courant de fuite de circuit ouvert | 0.1mA 以下 /DC30V | |||
| Allumez la résistance | Point à grande vitesse 0,3Ω typique (Max0.6Ω) | |||
| temps de réponse | OUTRE DE →ON | La haute dépensent : 10μsbelow/10mAci-dessus(DC5~24V) | ||
| Ordinaire : 0.2ms below/200mA ci-dessus (DC24V) | ||||
| SUR →OFF | La haute dépensent: 10μs below/10mA ci-dessus (DC5~24V) | |||
| Ordinaire: 0.2ms以下/200mA ci-dessus (DC24V) | ||||
| Isolement de boucle | Isolement de coupleur optique | |||
| Affichage d'action de sortie | Quand le coupleur optique est conduit, la lumière de LED sur le panneau est allumée | |||
| Distance de transmission de bouclier | 500M (sortie ordinaire) | |||
| Distance de transmission non protégée |
150M (sortie ordinaire) |
|||
Diagramme de câblage
