| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | LS |
| Certification: | CE |
| Numéro de modèle: | LS-TD4018 |
| Quantité de commande min: | 1PC |
| Prix: | negociate |
| Détails d'emballage: | Standard |
| Délai de livraison: | 3-6 jours |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000pcs |
| Entrée: | Analogue ou comité technique | Sortie: | RS485 |
|---|---|---|---|
| Manière de montage: | support de Vacarme-rail | Alimentation d'énergie: | 24V CC |
| Surligner: | module d'Acuisition des données 8ch analogiques,module d'Acuisition des données 2000mW analogiques,Converti du signal analogue RS485 |
||

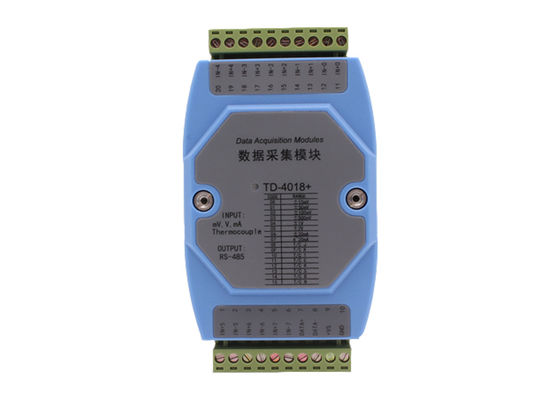

Converti de signal analogue du convertisseur de signal 8ch au module d'Acuisition des données RS485 analogiques
1. Introduction générale
Le LS-TD4018 est un produit analogue d'acquisition de catégorie industrielle qui gamme de mesure de soutiens avec -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA et type de J, K, T, E, R, S, B, type entrée de N de canaux du signal 8 de comité technique. Il adopte le protocole standard de MODBUS RTU. La plainte avec les standards de l'industrie, LS-TD4018 convient pour employer pour un grand choix d'applications et de systèmes industriels d'automation. Il est commode de communiquer avec l'ordinateur serveur et de réaliser une mise en réseau rapide et d'établir votre système de contrôle.
| J | -200~1200℃ | R | -50~1760℃ |
| K | -200~1350℃ | S | -50~1760℃ |
| T | -200~400℃ | B | 400~1820℃ |
| E | -200~1000℃ | N | -200~1300℃ |
2. Paramètre
| Paramètre de technique | Description |
| Alimentation d'énergie | C.C 9~30V |
| Chaînes d'entrée | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA et type de J, K, T, E, R, S, B, type signal de N de comité technique |
| Avantage | Chaque canal soutient la configuration indépendante (8 canaux peuvent être placés séparément) |
| Type d'entrée | entrée à 3 fils de 8 canaux |
| Rassemblez la fréquence | ANNONCE rassemblant frequency≤10Hz (taux total) |
| Résolution | bit 16 |
| Classe d'exactitude | ≤ ±0.1% (les erreurs de câble de câblage pas ont inclus) |
| Impédance d'entrée | Tension 20MΩ, 100Ω actuel |
| Interface | RS-485 |
| Protocole |
Transférez Modbus-RTU, l'appui 8N1, 8O1, 8E1. Compatible avec des genres de logiciel de SCADA, PLC Si vous avez besoin de MODBUS-ASCII ou autre, spécifiez svp en passant la commande |
| Vitesse baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distance | Distance RS485<1000m> |
| Stabilité | Employez les puces de haute qualité à l'intérieur, la double opération intégrée de chien de garde, fiable et stable |
| Niveau de protection | La protection de polarité de Pin de puissance, a entré Pin photoélectrique d'isolement de Pin, d'entrée d'ANNONCE et protection du port de communication ±15KV ESD, la tension 2500Vrms, 500DC continu, protection contre la foudre, protection d'isolement de montée subite |
| Puissance | <2000mw> |
| Poids | 0.3kg |

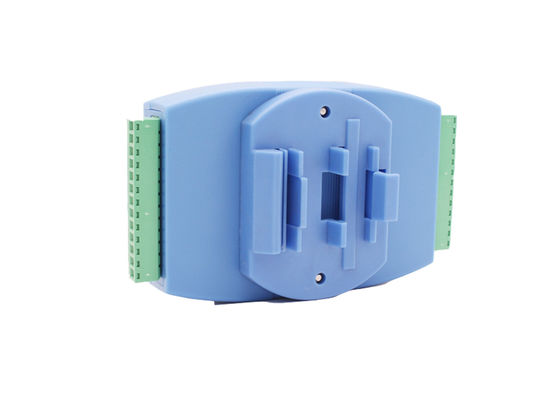

| Montage de la manière | Installation en U de rail de vacarme de la norme 35mm |
3. Arrangements d'usine de défaut
Pour votre commodité, notre établissement de paramètres de défaut d'usine est comme suit :
a. Adresse de dispositif : 1 ;
b. La vitesse baud : 9600bps ;
c. Protocole de ModBus-RTU, format de données : 8N1 ;
4. Pin Definition
| Pin No. | Nom de Pin | Description |
| 1 | IN5+ | Entrée analogique de ch 5 + |
| 2 | IN5- | Entrée analogique de ch 5 - |
| 3 | IN6+ | Entrée analogique de ch 6 + |
| 4 | IN6- | Entrée analogique de ch 6 - |
| 5 | IN7+ | Entrée analogique de ch 7 + |
| 6 | IN7- | Ch 7 entrée analogique |
| 7 | DATA+ | RS485 + |
| 8 | DONNÉES | RS485- |
| 9 | +VS | Alimentation d'énergie + (9-30VDC) |
| 10 | LA terre | La terre de l'alimentation d'énergie |
| 11 | IN0+ | Entrée analogique de ch 0 + |
| 12 | IN0- | Entrée analogique de ch 0 - |
| 13 | IN1+ | Entrée analogique de ch 1 + |
| 14 | IN1- | Entrée analogique de ch 1 - |
| 15 | IN2+ | Entrée analogique de ch 2 + |
| 16 | IN2- | Ch 2 entrée analogique |
| 17 | IN3+ | Entrée analogique de ch 3 + |
| 18 | IN3- | Entrée analogique de ch 3 - |
| 19 | IN4+ | Entrée CH4 analogique + |
| 20 | IN4- | Entrée CH4 analogique - |
