| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | LS |
| Certification: | CE |
| Numéro de modèle: | LS-TD4015 |
| Quantité de commande min: | 1PC |
| Prix: | negociate |
| Détails d'emballage: | Standard |
| Délai de livraison: | 3-6 jours |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000pcs |
| Entrée: | PT100, PT1000, CU50, CU100 | Sortie: | RS485 |
|---|---|---|---|
| Manière de support: | Support de Vacarme-rail | Alimentation d'énergie: | C.C 24V |
| Surligner: | Converti de signal de RDT PT100,Converti de signal de RDT RS485,Émetteur d'acquisition de RDT des 6 Manche |
||

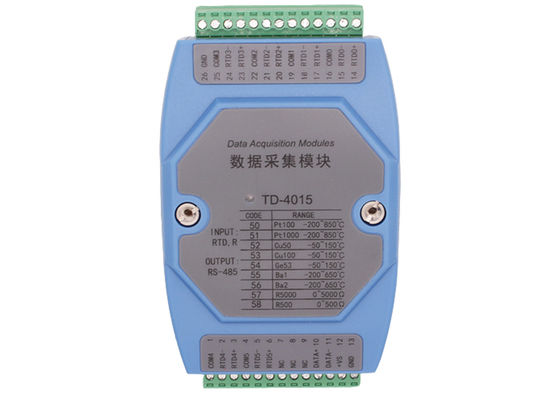

Converti de signal de RDT du convertisseur de signal 6ch à RS485 PT100 à l'émetteur de la température RS485
Introduction générale
Le LS-TD4015 est un produit standard d'acquisition de RDT de catégorie industrielle qui soutient PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, entrées trifilaires de RDT du canal R5000 et R500 6. L'interface RS485 est optoélectronique d'isolement. La pièce d'acquisition d'ANNONCE est également optoélectronique de module d'isolement. Elle adopte le protocole standard de MODBUS RTU. La plainte avec les standards de l'industrie, LS-TD4015 convient pour employer pour un grand choix d'applications et de systèmes industriels d'automation. Il est commode de communiquer avec l'ordinateur serveur et de réaliser une mise en réseau rapide et d'établir votre système de contrôle.
Appuis de résistance thermique :
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
Paramètre
| Paramètre de technique | Description |
| Alimentation d'énergie | C.C 9~30V |
| Chaînes d'entrée | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 et R500 |
| Courant d'excitation | 250uA |
| Avantage | Chaque canal soutient la configuration indépendante (6 canaux peuvent être placés séparément) |
| Type d'entrée | entrée à 3 fils de 6 canaux |
| Rassemblez la fréquence | ANNONCE rassemblant frequency≤10Hz (taux total) |
| Résolution | bit 16 |
| Classe d'exactitude | ≤ ±0.1% (les erreurs de câble de câblage pas ont inclus) |
| Impédance d'entrée | 20MΩ |
| Interface | RS-485 |
| Protocole |
Transférez Modbus-RTU, l'appui 8N1, 8O1, 8E1. Format de données : Logiciel de SCADA, PLC, compatible avec ADAM-4015+. Si vous avez besoin de MODBUS-ASCII ou autre, spécifiez svp en passant la commande |
| Vitesse baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distance | Distance RS485<1000m> |
| Stabilité | Employez les puces de haute qualité à l'intérieur, la double opération intégrée de chien de garde, fiable et stable |
| Niveau de protection | La protection de polarité de Pin de puissance, a entré Pin photoélectrique d'isolement de Pin, d'entrée d'ANNONCE et protection du port de communication ±15KV ESD, la tension 2500Vrms, 500DC continu, protection contre la foudre, protection d'isolement de montée subite |
| Puissance | <2000mw> |
| Poids | 0.3kg |
| Montage de la manière | Installation en U de rail de vacarme de la norme 35mm |
Pin Definition
| Pin No. | Nom de Pin | Description |
| 1 | COM4 | Port de COM CH4 |
| 2 | RTD4- | La RDT a entré le CH4 |
| 3 | RTD4+ | La RDT a entré ch4+ |
| 4 | COM5 | Port de COM de ch 5 |
| 5 | RTD5- | La RDT a entré ch5- |
| 6 | RTD5+ | La RDT a entré ch5+ |
| 7 | OR | OR |
| 8 | OR | OR |
| 9 | OR | OR |
| 10 | DATA+ | RS-485 A |
| 11 | DONNÉES | RS-485 B |
| 12 | +VS | Alimentation d'énergie + (9~30V) |
| 13 | LA terre | Alimentation d'énergie - (la terre de la puissance) |
| 14 | RTD0+ | Entrée de RDT ch0 + |
| 15 | RTD0- | La RDT a entré ch0 - |
| 16 | COM0 | Port de COM Ch0 |
| 17 | RTD1+ | La RDT a entré ch1+ |
| 18 | RTD1- | La RDT a entré ch1- |
| 19 | COM1 | Port de COM Ch1 |
| 20 | RTD2+ | La RDT a entré ch2+ |
| 21 | RTD2- | La RDT a entré ch2- |
| 22 | COM2 | Port de COM Ch2 |
| 23 | RTD3+ | La RDT a entré ch3+ |
| 24 | RTD3- | La RDT a entré ch3- |
| 25 | COM3 | Port de COM Ch3 |
| 26 | LA terre | LA terre |
