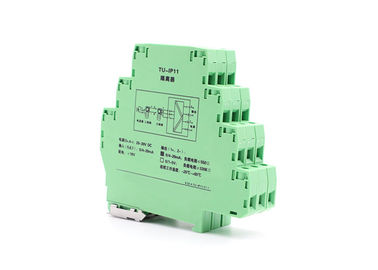

L'isolant de distribution d'entrée analogique de série de TU-IP, est de fournir la puissance d'isolement pour les émetteurs à deux fils et les émetteurs trifilaires sur le site, et simultanément de transférer également et produire le signal 0/4~20mA produit par l'émetteur. Il a besoin de l'alimentation d'énergie indépendante. Son alimentation d'énergie, entrée et sortie sont séparées entre eux.
Entrée
Signal d'entrée : 4-20mA, 0-20mA
Courant d'entrée maximum : 35mA
Tension de distribution : C.C de ≥19V
Sortie
Le signal de sortie : 4-20mA ; 0-20mA ; 0-5V ; 0-10V
Courant de sortie maximum : 35mA
Résistance de charge de sortie : ≤ 500Ω de RL (quand la sortie est un signal actuel) ;
RL>330KΩ (quand la sortie est un signal de tension)
Note : L'utilisateur peut spécifier la sortie actuelle ou la sortie de tension en passant commande.
Paramètres de base
Puissance : DC24V, gamme de tension : DC20-30V
Consommation actuelle : ≤60mA (une entrée et une sortie, l'alimentation de l'énergie 24V, 20mA ont produit)
Exactitude de base : ± 0.1 % F.S.
Dérive de la température : 0,005% F.S./°C
Temps de réponse : ≤0.5mS (0-90%) (TYPE)
Protection de puissance : protection inverse de puissance
Force d'isolation : C.A. 1500V/1min (entre l'entrée, la sortie, et la puissance)
Résistance d'isolation : ≥100MΩ ; C.C 500V (entre l'entrée, la sortie, et la puissance)
Gamme de température de fonctionnement : -20~+55 degrés
Compatibilité électromagnétique : selon GB/T 18268 (IEC61326-1)
Dispositifs applicables de champ : résistance à deux fils, émetteur trifilaire
| Paramètre |
| TU-IP |
X |
X |
X |
marques |
| Arrangement de la Manche |
1 |
|
|
1 sortie de l'entrée 1 |
| Signal d'entrée |
1 |
|
4-20mA |
| |
2 |
|
0-20mA |
| Le signal de sortie |
1 |
4-20mA |
| 2 |
0-20mA |
| 4 |
0-5V |
| 5 |
1-5V |
| Veuillez indiquer votre type requis d'entrée et type de sortie quand ordre d'endroit |
