Puissance de sortie: | 5w | Distance: | VISIBILITÉ DIRECTE de 10km |
---|---|---|---|
Interface: | RS232, RS485, USB | Protocole: | Modbus RTU |
fréquence: | 433MHz | Type: | radio basée |
Surligner: | module de communication 5W sans fil,module de communication sans fil de visibilité directe de 10km,Module sans fil de PLC DTU |
remplacement par radio sans fil de câble d'interface du modem RS232 RS485 USB de PLC 5W pour Modbus RTU
Introduction générale

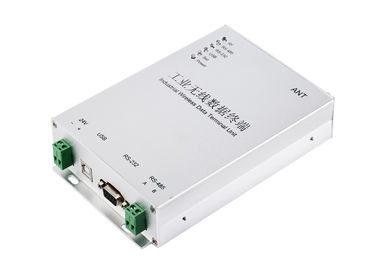

LS-R524 DTU sans fil dont la distance de transmission atteint la visibilité directe de 10km,
soutient la communication sans fil PLC entre de Siemens série S7-200, S7-300, PLC de Schneider, PLC de Mitsubishi, PLC etc. d'ABB.
LS-R524 soutient le protocole de Modbus RTU
LS-R524 DTU peut également se relier au transducteur, au HMI et aux capteurs pour la communication sans fil. Il soutient point par point, point à la transmission de données sans fil de multi-points. La solution sans fil a l'avantage de maintiennent des utilisateurs des câbles de câblage dans le champ dangereux, facile à installer, aucune connaissance de programme du besoin. C'est une solution fiable et concurrentielle.
Spécification technique
Fréquence | 433MHz ou 450MHz, 470MHz |
Puissance de sortie | 5W |
Appui de protocole | Modbus standard RTU ou PPI |
Alimentation d'énergie | C.C 9-36V emploient habituellement C.C C.C 24V ou 12V |
Interface | RS-485 (défaut) ou RS232 ou USB |
La Manche non. | 15 canal, IMMERSION d'utilisation à changer |
Antenne | Antenne libre de surgeon avec le câble de 1.5m (antenne de surgeon d'achat 5.5dBi) |
La température | -35℃~+75℃ (industriel) |
Dimension | 175×115×32 (millimètre) excluent l'antenne |
Méthode de difficulté | Vis |

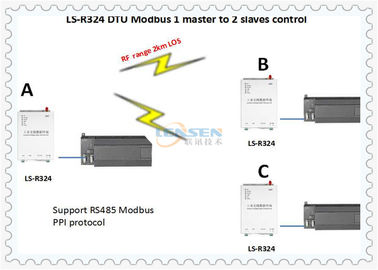

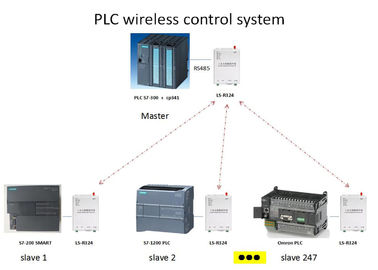

Exemples d'application :
Arrangement d'interrupteur à positions multiples de LS-R524 DTU
Note : au sujet de l'arrangement de canal
La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION | La Manche non. | Arrangement d'IMMERSION |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
DIP1 signifie DESSUS 1
DIP2 signifie DESSUS 2
DIP3 signifie DESSUS 4
DIP4 signifie DESSUS 8
Par exemple, le canal 15, vous devez placer l'IMMERSION 1, 2, 3 et 4 tous DESSUS
