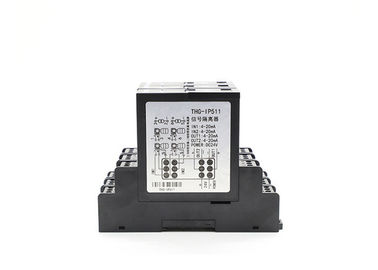

Rail actuel de vacarme de convertisseur de signal d'entrée de série de LS-THG-IP montant l'alimentation d'énergie de DC24V

Entrée

Signal d'entrée : 4-20mA ; 0-20mA

Tension de distribution : 24V, (courant maximum 30mA d'entraînement)

Impédance d'entrée : ≤50Ω

Sortie

Le signal de sortie : 4-20mA ; 0-20mA ; 0-5V ; 0-10V

Résistance de charge de sortie : ≤ 500Ω de RL (quand la sortie est un signal actuel) ; ≥ 10KΩ de RL (quand la sortie est un signal de tension)

Paramètres de base

Alimentation d'énergie : DC24V, ±10%

Consommation actuelle : ≤50mA (un entré et un alimentation produit, d'énergie 24V, entrée de distribution d'énergie, 20mA produit) ; ≤70mA (un entré et deux alimentation produits, d'énergie 24V, entrée de distribution d'énergie, 20mA produit) ; ≤100mA (deux dans deux alimentation, d'énergie 24V, entrée de distribution d'énergie, 20mA produit)

Exactitude de base : 0,1% F.S.

Dérive de la température : 0,005% F.S./degrés (- 20 degrés | +55 degrés)

Temps de réponse : ≤10mS (0-90%) (TYPE)

Force d'isolation : C.A. 1500V/1min (entre l'entrée, la sortie, et la puissance)

Résistance d'isolation : ≥100MΩ (entre l'entrée, la sortie, et la puissance)

Gamme de température de fonctionnement : -20~+55 degrés

Compatibilité électromagnétique : selon GB/T 18268 (IEC61326-1)

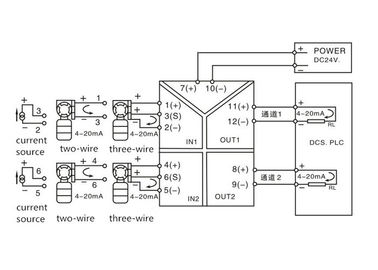

Dispositifs applicables de champ : système à deux fils, émetteur trifilaire ; source actuelle.
