| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KSE |
| Certification: | UL, ISO |
| Quantité de commande min: | 5 |
| Prix: | Negociate |
| Détails d'emballage: | la norme |
| Délai de livraison: | 3-35 jours |
| Conditions de paiement: | T / T, PayPal, Western Union |
| Capacité d'approvisionnement: | 1000000pcs/month |
| couche: | Multicouche | couleur: | rouge |
|---|---|---|---|
| Taille: | Facultatif | Epaisseur: | Facultatif |
| Surligner: | multicouches circuit imprimé,Assemblage De Circuits Imprimés |
||
12-layer PLC de coût bas de fournisseur de carte PCB de service d'usine de carte PCB de la carte PCB Chine bon pour la commande en gros
Exposition d'usine
Comme fabricant professionnel de carte électronique, notre usine de carte PCB s'était concentrée sur la production de la carte PCB pendant plus de 16 années.
Tellement ici nous la recommandons vous. Accueil pour nous contacter et pour envoyer votre enquête si vous avez besoin de carte PCB, service de PCBA.
Détails

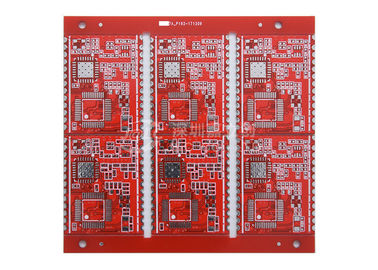

Nom de produit : 12 couches de carte PCB avec des vias halfed et ont des abat-jour et enterré
Épaisseur de conseil : 2.4mm
Couche : 12 couches
Préparation de surface : Or d'immersion
L'espace minimal de circuit : 0.125/0.125mm
Taille minimale de trou : 0.4mm
Particularité : vias halfed et vias aveugles et enterrés
Capacité
| Article | Paramètres techniques | Remarques | ||
| Ligne largeur minimale (mil) | 3/4 | On permet les lignes 3mil partielles | ||
| Min. Space (mil) | 3/4 | On permet les lignes 3mil partielles | ||
| Largeur de Min. Annular Ring (mil) | VIAS : 3mil | La largeur restée d'anneau signifie la distance entre le bord de trou à la périphérie d'anneau | ||
| Trous composants : 6mils | ||||
|
Min. Hole Size
|
Épaisseur de conseil<2> | 0.1mm | Se rapporte au trou de finition | |
| Panneau Thickness>=2.0mm | Allongement<> | Se rapporte au trou de finition | ||
| Max. Board Thickness | Simple et double dégrossis | 5.0mm | ||
| Multicouche | 5.0mm | |||
|
Min. Board Thickness
|
Simple et double dégrossis | 0.2mm | ||
| Multicouche | 4 couches : 0.4mm, 6 couches : 0.7mm, 8 couches : 1.1mm, 10 couches : 1.6mm | |||
| Max. Board Size | Simple et double dégrossis | 650 x 1100mm | ||
| Multicouche | 650 x 1100mm | |||
| Distance entre la ligne au bord de conseil | Contour : 0.25mm | |||
| V-CUT : 0.4mm | ||||
| Max. Layers | 18 couches | |||
| Masque de soudure | Fenêtre de masque (mil) | 2/4 | ||
| Pont de masque (mil) | 6 | |||
| Couleur | Noir blanc bleu rouge jaune vert | |||
| Légende | Ligne largeur minimale (mil) | 5/8 | ||
| Couleur | Blanc, noir, jaune, ect. | |||
| Électrodéposition extérieure | HAL (avec du Pb libre), Ni/Au plaqué, AG, IMM Ni/Au, Sn d'IMM, AG, OSP etc. | |||
| Tolérance de finition d'épaisseur de conseil : |
0.2mm T<0>
T≥0.8mm, ±8% |
|||
