Entrée
Signal d'entrée : PT100, Cu50, Ni1000 et toute autre résistance thermique ; B, E, J, K, N, R, S, T et d'autres thermocouples ; tension (portée maximale 0-10V) ; millivolts (portée maximale 0-100mV) ; Source actuelle (4 - 20mA) ; émetteur (distribution), 4-20mA actuel ; résistance, potentiomètre (portée maximale 0-2K)
Tension de distribution : ≥16V
Chaîne de mesure : selon le type de capteur utilisé
Sortie
Le signal de sortie : 4-20mA ; 0-20mA ; 0-5V ; 0-10V
Résistance de charge de sortie : ≤ 500Ω de RL (quand la sortie est un signal actuel) ; ≥ 10KΩ de RL (quand la sortie est un signal de tension)
Paramètres de base
Alimentation d'énergie : DC24V, ±10%
Consommation actuelle : ≤50mA (une alimentation d'énergie 24V entrée et une produite, 20mA produit) ; ≤70mA (un entré et deux produits, 24V alimentation d'énergie, 20mA produit)
Exactitude de base : 0,1% F.S.
Temps de réponse : 0.5S
Force d'isolation : C.A. 1500V/1min (entre l'entrée, la sortie, et la puissance)
Résistance d'isolation : ≥100MΩ (entre l'entrée, la sortie, et la puissance)
Gamme de température de fonctionnement : -20~+55 degrés
Compatibilité électromagnétique : selon GB/T 18268 (IEC61326-1)
| Paramètre |
| THS-TP |
X |
X |
X |
marques |
| Configuration |
1 |
|
|
1 a entré 1 produit |
| 2 |
|
|
1 a entré 2 produits |
| Signal d'entrée |
U |
|
Entrée de signal générale
(RDT, comité technique, potentiomètre)
Veuillez indiquer le type de signal et la gamme de mesure
|
| Le signal de sortie |
1 |
4-20mA |
| 2 |
0-20mA |
| 4 |
0-5V |
| 6 |
0-10V |
| Veuillez indiquer le votre requis pour entrer le type et le type de sortie quand ordre d'endroit |

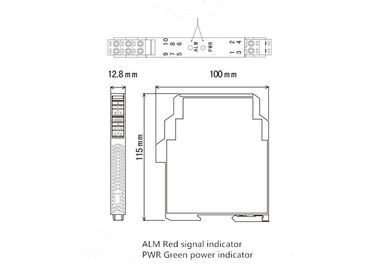

Dimension

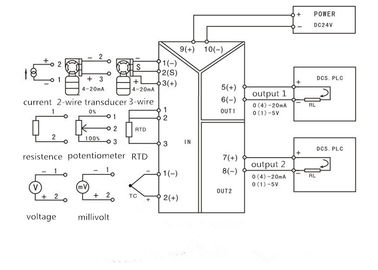

Comment câbler
