4-20mA le module 2 de la radio I O achemine le transfert des données sans fil 2-3km d'AI 4-20mA
Introduction

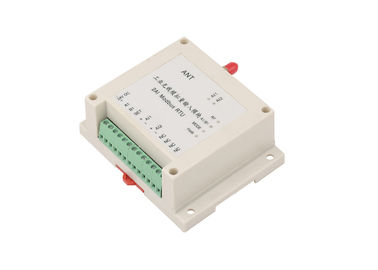

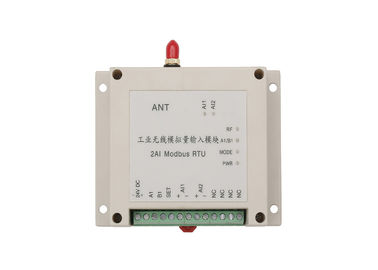

LS-RAI02 Modbus RTU est un module de l'entrée-sortie 1W, 2 entrées analogiques, le contrôle sans fil 2km-3km. Utilisation de relier des capteurs à PC/PLC sans fil.
Nous pouvons également à la place le module de rf à l'intérieur par le module de Lora ou par le module 4G. Ainsi la distance peut être plus longue.
Caractéristiques sans fil de Lensen RTU
- Appareil mobile, support de Vacarme-rail pour l'installation facile
- Entrées d'isolement
- LED pour l'alimentation d'énergie, communication, entrée, statut de sortie
- Mise en réseau, point par point flexibles ou point aux multipoints
- IMMERSION pour changer différents modes
- Les différents types d'entrée-sortie, DI, FONT, AI, ao sont disponibles
- Entrée-sortie expansible
- Temps de retard court
- Remise facile sur RS485 le réseau, protocole de Modbus RTU de soutien
- Hausse en ligne de soutien. Peut configurer par le client en mode d'arrangement
Caractère :
Système transparent d'entrée-sortie
Pas Internet du besoin, aucune cellule de tiers, aucun forfaits mensuels
Vous avez le plein contrôle au-dessus de votre propre transporteur
Retour en temps réel de statut du site distant
Installation rapide et installation facile
Introduction générale
LS-RAIO Modbus RTU est un contrôleur industriel conçu par technologie de Lensen. Il soutient point par point, point aux multi-points AI sans fil, collection et contrôle d'ao (signal 4-20mA ou 0-5V ou 0-10V). Ce RTU sans fil a l'avantage de l'installation facile, aucun programme exigé, aucun honoraires de communication. C'est substitution fiable et rentable pour le fil de signal de câble de signal de rail et de bague collectrice.
Cette série nous avons les articles 2AI, 2AO, 4AI et 4AO 4. Puissance de sortie nous avons 2 versions, on est 100mW pour la distance de contrôle de visibilité directe de 600m, et un autre est 1W pour la distance de contrôle de visibilité directe de 3km. Pour une plus longue distance de contrôle, nous avons également l'autre plus haut modem de radio de puissance de sortie à configurer.
Domaine d'application
Les séries de LS-RAIO sont très utilisées pour la collection sans fil du signal du capteur et la transmission sans fil des données des mètres, genres de données de capteurs comme le niveau liquide, écoulement, pression, poids, la température, humidité, vibration, distance sont appliquée. AI tellement sans fil, modules d'ao sont très utilisée dans l'huile, l'industrie chimique, la métallurgie, le traitement de l'eau, la protection de l'environnement, la climatisation, la médecine et d'autres domaines.
| Fréquence |
433MHz ou 450MHz ou 470MHz |
| Puissance de sortie |
1W |
| Produits |
2AI |
| Type d'entrée |
4-20mA ou 0-5V ou 0-10V |
| Type de sortie |
4-20mA ou 0-5V ou 0-10V |
| Rapport de résolution |
24 bits |
| Exactitude |
±0.02% |
| Alimentation d'énergie |
de C.C 9-36V C.C de l'utilisation 24V habituellement |
| Interface |
RS-485 |
| La Manche non. |
le défaut 16ch, peut programmer par l'intermédiaire de l'interrupteur à positions multiples |
| Antenne |
Antenne de surgeon avec le câble de 1.5m |
| La température fonctionnante |
-35 °C | °C +75 industriel |
| Humidité fonctionnante |
10%-90% hygrométrie, aucune condensation |
| Dimension |
115×90×40 (millimètre) |
| Manière de difficulté |
Rail industriel de guilde de pouce DIN de la norme 3,5 |

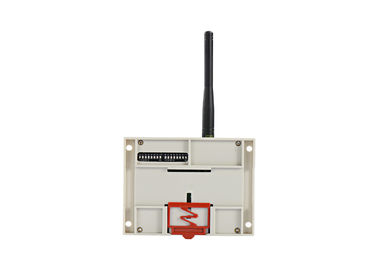

Au sujet de l'interrupteur à positions multiples
1) l'IMMERSION externe 1-4 (de côté droit) sont employées pour l'arrangement de canal. Veuillez vérifier la définition suivante :
| Creusez des rigoles non. |
PLONGEZ l'arrangement |
Creusez des rigoles non. |
PLONGEZ l'arrangement |
Creusez des rigoles non. |
PLONGEZ l'arrangement |
Creusez des rigoles non. |
PLONGEZ l'arrangement |
| 1 |
1234
|
2 |
1234
|
3 |
1234
|
4 |
1234
|
| 5 |
1234
|
6 |
1234
|
7 |
1234
|
8 |
1234
|
2) l'IMMERSION externe 5-8 (de côté droit) sont employées pour l'arrangement de mode. Veuillez vérifier la définition suivante
| IMMERSION |
Statut |
Fonction |
Remarques |
| 5 |
OUTRE DE |
Avec le retour |
|
| SUR |
Aucun mode de retour |
les DI de côté à distance, ce côté FONT seulement |
| 6,7 |
OUTRE DE, |
Contrôle 1 à 1 |
L'identification réglée de maître à X, l'identification slave du module a placé à X
(IE. maître ID1, ID1 slave. rappelez-vous l'identification réglée les mêmes)
|
| 6,7 |
SUR, |
contrôle de 1 à 2 esclaves |
Maître réglé à ID1,
l'identification slave de 2 modules réglée à 1 et à 2 respectivement
|
| 6,7 |
OUTRE DE, DESSUS |
contrôle de 1 à 4 esclaves |
Maître réglé à l'identification 1,
l'identification de 4 modules d'onguent réglée à 1, à 2, à 3 et à 4 respectivement
|
| 8 |
OUTRE DE |
Mode slave |
|
| SUR |
Mode principal |
|
Diagramme d'application
1. application point par point de contrôle
2. application point-à-multipoint
3. communication de radio de Modbus RS485
