Le module sans fil 433MHz RTU sans fil de sortie analogique rassemblent 4-20mA, 0-5V, le signal 0-10V

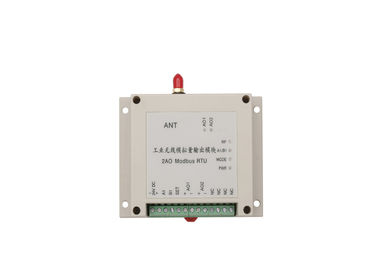

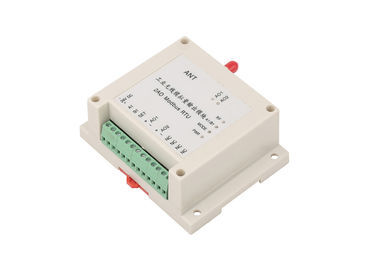

Module analogue sans fil de l'acquisition LS-RAO02

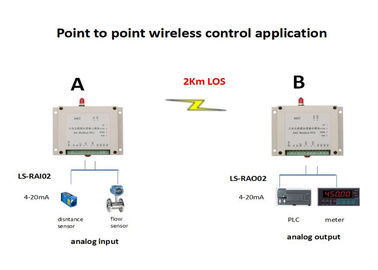

LS-RAO02 Modbus RTU est un module de l'entrée-sortie 1W, 2 sorties analogiques, 1 RS485 (RS485 sans fil adapte aux besoins du client). Contrôle sans fil 2km-3km. Utilisation pour la communication de capteur et de radio de PLC/HMI

• Système transparent d'entrée-sortie
• Ne pas avoir besoin d'Internet, aucune cellule de tiers, aucun forfaits mensuels
• Vous avez le plein contrôle au-dessus de votre propre transporteur
• Retour en temps réel de statut du site distant
• Installation rapide et installation facile


Paramètre





Application :

Contrôles sans fil de pompe
Automatisez votre niveau de réservoir sans fil courant entre la pompe de puits et le réservoir. Les contrôles sans fil de pompe vous sauvent temps et argent.

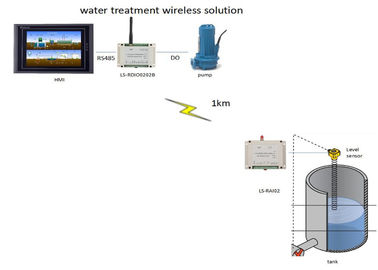

Surveillance sans fil de niveau de réservoir
la surveillance sans fil simple de votre niveau de réservoir d'un site éloigné et reçoivent les mises à jour de statut critiques.

Activation sans fil de valve
Ouvrez ou fermez les valves sans fil électroniques, vannes électromagnétiques.

Agriculture futée
Pivotez l'irrigation, la pression de sol et le contrôle de température

Avis de secours
Recevez les mises à jour de statut critiques par l'email, le téléphone, le téléphone portable, ou le PDA si l'équipement échoue

Contrôle de convoyeur
Commandez un moteur de convoyeur à distance

Relais à télécommande
Employez les entrées de contact sec pour commander un relais à distance.

Avis de problème
Épargnez le temps dans de grands équipements en activant une lumière aérienne d'avis quand un problème se pose, faisant le surveillant savoir exactement où aller.

Suppression de poussière
Utilisez le module sans fil d'entrée-sortie pour actionner votre poussière

Enregistrement de données
Sans fil acquérez et notez les diverses données d'un site éloigné utilisant notre module analogue d'entrée-sortie

Contrôle d'empileur
Commencez et arrêtez votre empileur/reclaimir. Reliez le PLC au centre de contrôle à l'empileur et au récupérateur.

Détection de proximité
Montez un émetteur avec la gamme réglable sur l'équipement lourd, montez un récepteur dans une « tache aveugle, » et puis installez le récepteur pour déclencher une alarme ou pour allumer une lumière toutes les fois que l'équipement fonctionne dans le secteur.

Surveillance de niveau chimique
Surveillez la chloruration de l'eau ou d'autres produits chimiques à distance.

Feux de signalisation
Évitez doivent étendre le nouveau fil à l'aide des émetteurs et des récepteurs sans fil pour commander la signalisation telle que le « croisement de chemin de fer en avant » quand un train est présent.

Élévateurs à grains
Nos émetteurs et récepteurs sans fil peuvent être employés pour surveiller des états d'élévateur à grains ou pour commander différentes fonctions. Pour rassembler les données RS485. Pour surveiller la température et l'humidité dans le grain.

Chargement de fret
Module d'entrée-sortie de Digital pour le contrôle de grue et module analogue d'entrée-sortie pour envoyer l'information de charge sans fil à un autre emplacement.

Valeur de communication et de correspondance de Modbus RTU

Types de registre :


Registre d'A. Hold
1. Valeur d'entrée analogique : 0x0008~0x000B
2. Valeur de sortie analogique : 0x0048~0x004B

B : Comment lire
Registre de prise : peut lire l'entrée 4 analogique ou commander la sortie analogique 4 en même temps

Enregistrez la manière de contrôle



Au sujet du calcul de valeur
Entrée analogique
La valeur maximum de gamme de la mesure de notre module analogue est : 0X7FFF
1. Directement courant et tension de mesure
Value=value précis vous gamme de read/0x7FFF*max
Par exemple : pour lire le 1er passage de la valeur entrée du module (avec la gamme maximum de 0-20mA)
Registre 0x0008 (entrée analogique du 1er passage)
Retour : 0x3801
Valeur courante : (0x3801/0x7FFF) *20mA=8.7509mA

2. Pour mesurer la valeur du capteur (4-20mA, capteur de niveau de mètre 0-6)
Si la valeur de retour est moins de 6554, la valeur de niveau est 0
Si retour valeur est grand que 6554, de niveau value=) (de valeur read-6554/le *measure (de 32767-6554) s'étend
Par exemple : la valeur de retour est 0X3801, puis la valeur de niveau correspondante est : ((0X3801-6554)/26213) mètre de *6 meter=1.7815

Sortie analogique
La gamme maximum de la mesure du module analogue est : 0x7FFF
Commandez directement le courant de sortie et la tension
Écrivez le registre value=current ou la valeur de tension/mesure de range*0x7FFF
Par exemple : pour commander le 1er passage du module analogue dont la gamme maximum de mesure est 0-20mA
Registre 0x0048 (sortie analogique du 1er passage)
Pour écrire la valeur de registre : (8.75/20mA) *0X7FFF =14336=0x3800
