| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-S100 |
| Quantité de commande min: | 2pcs |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-7days |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| Fréquence: | 433mHZ | Distance: | VISIBILITÉ DIRECTE de 1km |
|---|---|---|---|
| Interface: | TTL | Taille: | Mini |
| Surligner: | Module d'émetteur-récepteur de Mini Size rf,Module de commande sans fil d'interface de TTL,module d'émetteur-récepteur de 433MHz rf |
||
infopac sans fil sans fil de la module de commande 100mW 433MHz pour 500m Mini Size

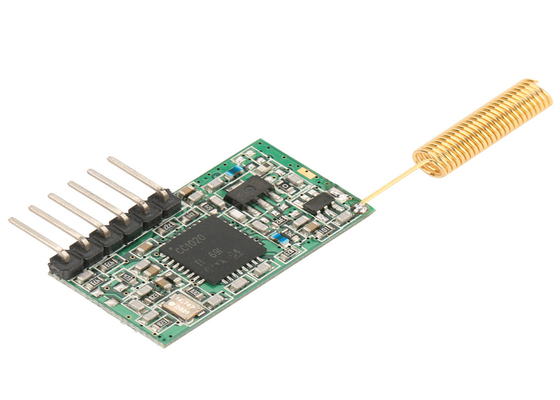

LS-S100 est un émetteur-récepteur de la Mini-taille rf. Il est habituellement employé pour l'application restreinte de l'espace. Avec l'interface de TTL, il est très utilisé pour la communication sans fil de microcontrôleur et d'autres systèmes de communication de port de niveau de TTL. Il a la fiabilité élevée et la bonne représentation.
I. spécification technique
| REPRÉSENTATION | |
| Puissance de sortie : | 100mW (défaut), |
| Portée optique de rf : | 1000m@1200bps ; 600m@9600bps |
| Taux effectif de rf : | 1200/2400/4800/9600/19200bps |
| La Manche de l'espace : | 1MHz (défaut), (personnalisation 12.5/25KHz/other) |
| Largeur de bande : | <25khz> |
| Sensibilité de récepteur : | -123dBm@1200bps (JUJUBES de 1%) |
| MISE EN RÉSEAU | |
| Topologie de mise en réseau : | Point par point, point-à-multipoint |
| COMPATIBILITÉ | |
| Série de LS-U | |
| PUISSANCE | |
| Tension d'alimentation : | C.C 5V (défaut), |
| Transmettez actuel : | 100mA |
| Recevez actuel : | 30mA |
| Sommeil actuel : | 10uA |
| GÉNÉRALITÉS | |
| Mode de communication : | Semi-duplex |
| Bande de fréquence : | 433MHz (400/450MHz/470MHz) |
| La Manche : | 8 (défaut), 16/32/64 (facultatif) |
| Interface : | TTL |
| PROPRIÉTÉS PHYSIQUES | |
| Taille : | 28mm×15mm×10mm (à l'exclusion de la base d'antenne et de la goupille de données) |
| Poids : | 20g |
| Base d'antenne : | 50Ω, SMA |
| Température de fonctionnement : | Industriel : - 40℃~+85℃ (TCXO) |
| Stabilité de fréquence : | ±2.5ppm industriel |
II. champ d'application
LS-S100 l'infopac sans fil d'émetteur-récepteur de puissance micro convient à :
* alarme et systèmes de sécurité sans fil
* scanner sans fil
* automation de construction, sécurité, sans fil contrôle
* transmission de données sans fil, système de collecte de données automatique ;
* formation et concurrence de sports ;
* position sans fil, terminal intelligent sans fil de PDA ;
* télémétrie sans fil facturant le stationnement, parking ;
* inspection sans fil d'automobile de modem et orientation à quatre roues ;
* point au réseau sans fil multipoint
......
III. Comment l'employer
1. Alimentation d'énergie du défaut 5V
2. PIN Definition (6pin)
Tableau 1 : JP1 Pin Definitions et méthodes de connexion
| Pin No. | Nom de signal | Fonction | Niveau | Connexion avec le terminal | Remarques |
| 1 | LA terre | Fondre de l'alimentation d'énergie | - | La terre | |
| 2 | VCC | Alimentation d'énergie : C.C 5V | - | ||
| 3 | RXD/TTL | Réception de données | TTL | TxD | |
| 4 | TXD/TTL | Transmission de données | TTL | RxD | |
| 5 | SLP | Contrôle de sommeil | - | Signal de sommeil | Valide de bas niveau |
| 6 | ESSAI | Essai d'usine | - | - |
3. Dimension d'installation
4. Arrangement de paramètre par notre logiciel
Vous pouvez employer notre logiciel Lensen.exe pour lire ou placer le paramètre sur l'ordinateur. Quand vous reliez le module de rf au PC par le câble de essai, rappelez-vous svp de relier le DB9 aussi bien que le port USB à l'ordinateur.
Points correspondants de fréquence à 433MHz de 1-8 canaux
| La Manche | Fréquence | La Manche | Fréquence | La Manche | Fréquence | La Manche | Fréquence |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
5. Forfait standard
(a). Un module de LS-S100 rf
(b). Un câble plat de 6 bornes
(c). Une antenne de bobine
Si vous avez des conditions spéciales, svp contactez-nous pour plus de détails.
