| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-GPS-BDS |
| Quantité de commande min: | 10pcs |
| Prix: | Negotiation |
| Détails d'emballage: | carton de stadard |
| Délai de livraison: | 3-8jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| fréquence: | 1575.42±5MHz, 1561.098±5 mégahertz | Gain: | 38 |
|---|---|---|---|
| Connecteur: | N-F | Type: | Actif |

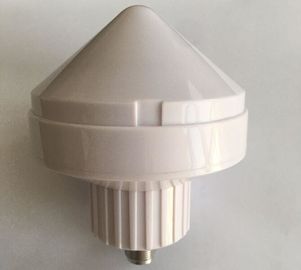

| Utilisation pour: | Système de GPS et de BDS | Clôture: | Champignon d'ABS |
| Surligner: | antenne de champignon de 50W GPS,antenne de champignon de BDS GPS,antenne active de 4dBi GPS |
||
| Paramètre de technique de GPS&BDS | |
| Fréquence (mégahertz) |
1575.42±5MHz, 1561.098±5 mégahertz |
| Gain (dBi) | 38±2 |
| Sortie VSWR | ≤ |
| Polarisation | Polarisation circulaire droite (RHCP) |
| largeur de poutre 3dB | 110±100 |
|
Sortie de LNA (sortie de point de compression 1dB) |
>0dBm |
| Hors du rejet de bande |
f0 =1575.42MHz minutede f0 =1575.42MHz+30MHz 12dBc minutede f0 =1575.42MHz+50MHz 35dBc minutede f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz minutede f1 =1561.098MHz-30MHz 12dBc minutede f1 =1561.098MHz-50MHz 35dBc minutede f1 =1561.098MHz-100MHz 70dBc |
|
Rejet de confiture de grand signal
|
Quand ajoutant un grand signal 10dBm au 100MHz outre de la fréquence centrale, le gain de l'antenne de GPS&BDS changera moins que 2dB. Quand ajoutant un grand signal 0dBm au 60MHz outre de la fréquence centrale, le gain de l'antenne de GPS&BDS changera moins que 2dB. Quand ajoutant un grand signal de -10dBm au 50MHz outre de la fréquence centrale, le gain de l'antenne de GPS&BDS changera moins que 2Db. Dans toutes les conditions ci-dessus, le récepteur de GPS peut fonctionner normalement. |
| Impédance (W) | 50 |
| Alimentation d'énergie (v) | 4-5.5 |
| Puissance (mA) | <45ma at="" environmental="" specification=""> |
|
Paramètre de technique de GPS&BDS LNA
|
|
| Fréquence (mégahertz) | 1575.42±5 mégahertz, 1561.098±5 mégahertz |
| Gain (dBi) | 34±2 |
| Ondulation de bande passante |
1575.42M ±1.023MHz : <1db> 1575.42M ±5MHz : <> 1561.098M±5MHz : <> |
| Sortie de point de compression de LNA 1dB | >0dBm |
|
Hors du rejet de bande
|
f0 =1575.42MHz minutede f0 =1575.42MHz+30MHz 12dBc minutede f0 =1575.42MHz+50MHz 35dBc minutede f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz minutede f1 =1561.098MHz-30MHz 12dBc minutede f1 =1561.098MHz-50MHz 35dBc minutede f1 =1561.098MHz-100MHz 70dBc
|
| Chiffre de bruit | ≤2.7dB |
| Entrée VSWR | ≤3:1 |
| Sortie VSWR | ≤2.5:1 |
Paramètre diélectrique de technique d'antenne de GPS
Fréquence : 1575.42±5 mégahertz, 1561.098±5 mégahertz
Gain : dBi 4
Sortie VSWR : maximum 1,5
Polarisation : Polarisation circulaire droite (RHCP)
Fréquence centrale : 1575MHz, 1561.098M
Largeur de bande : 1575.42±5 mégahertz, 1561.098±5 mégahertz
Impendance : 50W
Conditions d'interface
Connecteur de rf avec l'impédance caractéristique de 50 ohms
Port d'antenne : Type de N-F
Conditions de fiabilité
Les indicateurs de fiabilité exigés par l'antenne double mode de GPS + de BDS sont comme suit :
1. Représentation de montée subite de foudre (resistion de montée subite, selon norme IEC61000-4-5 à 3kv, 1.2/50us. Impédance 2W de sortie. de l'instrument) le courant n'est pas moins que 1.5KA, la dimension de l'échantillon est ≥3pcs ; après l'essai, l'échantillon n'a aucun aspect anormal et la représentation électrique répond aux caractéristiques.
2. Index moyenne des temps de bon fonctionnement (moyenne des temps de bon fonctionnement de fiabilité : Le temps moyen entre les pannes) est plus grand que 100 000 heures, fournissant des rapports, des données statistiques et des rapports prévus d'analyse d'échec.
Conditions de processus
Sans plomb. Le matériel est conforme aux normes environnementales d'UE RoHS.
