| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | LS |
| Certification: | CE |
| Numéro de modèle: | LS-TD4015 |
| Quantité de commande min: | 1PC |
| Prix: | negociate |
| Détails d'emballage: | la norme |
| Délai de livraison: | 3-6 jours |
| Conditions de paiement: | T / T, Western Union, Paypal |
| Capacité d'approvisionnement: | 10000PCS |
| Entrée: | PT100, PT1000, CU50, CU100 | de sortie: | RS485 |
|---|---|---|---|
| Manière de support: | Support de Vacarme-rail | Alimentation: | C.C 24V |
| Surligner: | annonce DA de convertisseur,convertisseur audio universel d'annonce |
||
1. Introduction générale

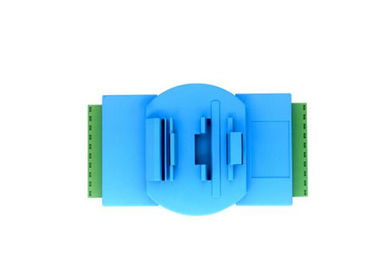

Le LS-TD4015 est un produit standard d'acquisition de RDT de catégorie industrielle qui soutient PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, entrées trifilaires de RDT du canal R5000 et R500 6. L'interface RS485 est optoélectronique d'isolement. La pièce d'acquisition d'ANNONCE est également optoélectronique de module d'isolement. Elle adopte le protocole standard de MODBUS RTU. La plainte avec les standards de l'industrie, LS-TD4015 convient pour employer pour un grand choix d'applications et de systèmes industriels d'automation. Il est commode de communiquer avec l'ordinateur serveur et de réaliser une mise en réseau rapide et d'établir votre système de contrôle.
Appuis de résistance thermique :
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
2. Paramètre
| Paramètre de technique | Description |
| Alimentation d'énergie | C.C 9~30V |
| Chaînes d'entrée | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 et R500 |
| Courant d'excitation | 250uA |
| Avantage | Chaque canal soutient la configuration indépendante (6 canaux peuvent être placés séparément) |
| Type d'entrée | entrée de 3-wire de 6 canaux |
| Rassemblez la fréquence | ANNONCE rassemblant frequency≤10Hz (taux total) |
| Résolution | bit 16 |
| Classe d'exactitude | ≤ ±0.1% (erreurs de câble de câblage non incluses) |
| Impédance d'entrée | 20MΩ |
| Interface | RS-485 |
| Protocole |
Transférez Modbus-RTU, l'appui 8N1, 8O1, 8E1. Format de données : Logiciel de SCADA, PLC, compatible avec ADAM-4015+. Si vous avez besoin de MODBUS-ASCII ou d'autre, spécifiez svp en passant la commande |
| Vitesse baud | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distance | Distance RS485<1000m> |
| Stabilité | Employez les puces de haute qualité à l'intérieur, la double opération intégrée de chien de garde, fiable et stable |
| Niveau de protection | Pin actionnez la protection de polarité de Pin, l'isolement de Pin d'entrée, entrée photoélectriques d'ANNONCE et protection du port de communication ±15KV ESD, la tension 2500Vrms, 500DC continu, protection contre la foudre, protection d'isolement de montée subite |
| Puissance | <2000mw> |
| Poids | 0.3kg |
| Manière de support | Installation en U de rail de vacarme de la norme 35mm |
3. Définition de Pin
| Pin non. | Nom de Pin | Description |
| 1 | COM4 | COM CH4 mettent en communication |
| 2 | RTD4- | La RDT a entré le CH4 |
| 3 | RTD4+ | La RDT a entré ch4+ |
| 4 | COM5 | COM de ch 5 mettent en communication |
| 5 | RTD5- | La RDT a entré ch5- |
| 6 | RTD5+ | La RDT a entré ch5+ |
| 7 | OR | OR |
| 8 | OR | OR |
| 9 | OR | OR |
| 10 | DATA+ | RS-485 A |
| 11 | DONNÉES | RS-485 B |
| 12 | +VS | Alimentation d'énergie + (9~30V) |
| 13 | LA terre | Alimentation d'énergie - (la terre de la puissance) |
| 14 | RTD0+ | Entrée de RDT ch0 + |
| 15 | RTD0- | Entrée ch0 de RDT - |
| 16 | COM0 | COM Ch0 mettent en communication |
| 17 | RTD1+ | La RDT a entré ch1+ |
| 18 | RTD1- | La RDT a entré ch1- |
| 19 | COM1 | COM Ch1 mettent en communication |
| 20 | RTD2+ | La RDT a entré ch2+ |
| 21 | RTD2- | La RDT a entré ch2- |
| 22 | COM2 | COM Ch2 mettent en communication |
| 23 | RTD3+ | La RDT a entré ch3+ |
| 24 | RTD3- | La RDT a entré ch3- |
| 25 | COM3 | COM Ch3 mettent en communication |
| 26 | LA terre | LA terre |
