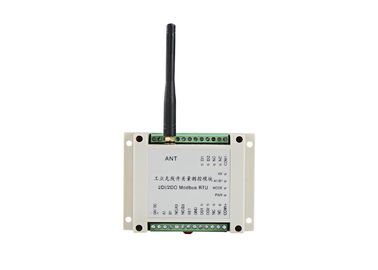

Module à télécommande MARCHE-ARRÊT sans fil de la module de commande de 2DI 2DO 915MHz Lora Wireless I O 5km

1. Introduction LS-RDIO0202 générale

LS-RDIO0202 a 2 entrées 2 sorties de relais et 1 RS485 (RS485 sans fil est adapté aux besoins du client). Puissance de sortie nous avons différentes versions :

100mW rf pour la distance de contrôle de visibilité directe de 1km,

1W rf pour la distance de contrôle de visibilité directe de 3km

5W rf pour le contrôle sans fil de visibilité directe de 8km

type de 1W Lora pour le contrôle sans fil de visibilité directe de 5km

4g pour aucune limite de distance

2. Champ d'application

Le module d'entrée-sortie de série de LS-RDIO est très utilisé dans l'automation d'industrie comme le processus central de données d'usine, contrôle de pompe, surveillance de niveau de réservoir, contrôle de convoyeur, surveillance d'huile, machines d'extraction, équipement de surveillance d'environnement, dispositifs de levage, robots commandent, la machine de remplissage, l'équipement de mélange, la ligne logistique, l'AGV etc.

3. Paramètre LS-RDIO0202

4. Comment se relier

5. Communication de Modbus RTU et calcul de valeur

Types d'A. Register :

1) Registre de bobine :

Entrée : il n'est pas commode de lire l'entrée-sortie 8 en même temps. Afin de commander chaque entrée-sortie également, nous avons défini le registre de bobine. L'adresse de registre est 0x0000-0x0007.

Sortie : il n'est pas commode de commander l'entrée-sortie 8 en même temps. Afin de commander chaque entrée-sortie également, nous avons défini le registre de bobine dont l'adresse est 0x0020-0x0028.

Note : La bobine n'est pas la ressource supplémentaire, juste une méthode pour l'adressage de registre---adressage par le peu.

2) Registre de participation :

a. valeur des canaux d'entrée : 0x0000

Note : adressage par des moyens mordus nous employons seulement les 8 premiers bits ; bit0 à bit7 correspond à I/à O1 à I/à O8 ;

b : retour et valeur des canaux de sortie : 0x0040

Note : l'adressage par le peu 0 de moyens de peu correspond à 1/O1, le peu 7 correspond à 1/O8, 15 à 8 bits la valeur correspondante mordue que nous écrivons 0.

3) Lecture de la méthode :

Registre de bobine : lisez le registre de réponse directement. moyens 1, moyens 0 DESSUS.

Registre de participation : Peut lire chacune des 8 entrées une fois. Nous employons seulement bit0-bit7 de ce registre de 16 bits ; chaque peu représente l'état d'une entrée.

4) Méthodes de contrôle :

a. Employez la bobine--- écrivez le registre correspondant de bobine directement que vous pouvez commander sa sortie correspondante.

b. Utilisez le registre se tenant--- le registre de participation de la part 1 de 8 sorties, ainsi vous peut parvenir chaque peu séparément pour commander la sortie correspondante.

B. Au sujet du contrôle de registre

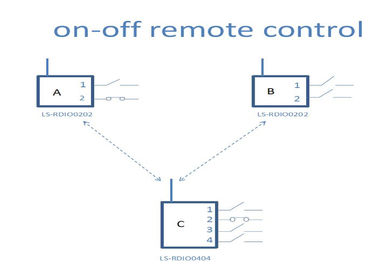

6. Exemples d'application

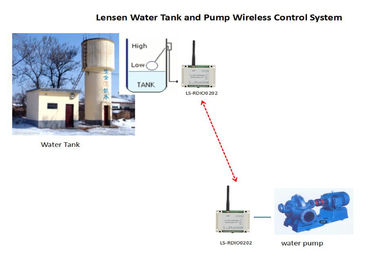

Contrôle MARCHE-ARRÊT de pompe sans fil
