distance sans fil audio sans fil du talkie-walkie 10km du module 150MHz de voix de VHF du module 25W

Informations de base
Lieu d'origine: La Chine
Nom de marque: Lensen
Numéro de modèle: LS-V25000
Quantité de commande min: 2PCS
Prix: Negotiation
Détails d'emballage: Carton standard
Délai de livraison: 2-8 Jours
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 6000pcs/month
Bande: VHF/UHF Interface: RS232/RS485/TTL
puissance de sortie: 25W Distance: 20KM
Surligner:

module audio sans fil d'émetteur-récepteur

,

module audio d'émetteur-récepteur

distance sans fil audio sans fil du talkie-walkie 10km du module 150MHz de voix de VHF du module 25W





I : Caractéristiques :

1. Puissance de sortie élevée : 10W ou 25W

2. Longue distance de transmission : jusqu'à 20km

3. Bande de la bande 150MHz de VHF ou bande 230MHz ou 450MHz

4. Transmission de données, transmission vocale chacun des deux correct

5. Double PLL, double VCO, fiabilité élevée

6. Fonction de VOX



II. fiche technique

A, index général

fréquence de ● : La bande de fréquence de VHF et de fréquence ultra-haute (150MHz, 230MHz), peut stocker environ 400 canaux

tolérance de fréquence de ● : ±2.5ppm

Espacement de la Manche de ● : 25 kilohertz

impédance d'antenne de ● : 50Ω

la température d'environnement de ● : - ℃ 35 ℃~+75

le ● modulent le mode : MSK

vitesse baud d'air de ● : 1200bps/2400bps



B, index de récepteur

sensibilité de ● : ≤0.25uV

rapport de bruit d'ignal de ● (SNR) : ≤-50dB

Sélectivité à canal adjacent de ● : ≥70dB

Interférence inter de modulation de ● : ≥70dB

Fausse immunité de respouse de ● : ≥70dB



C, index d'émetteur

Le ● transmettent la puissance : 25W

le ● modulent la déformation : ≤3%

modulation de fréquence résiduelle de ● : ≤-48dB

déviation de fréquence de ● : ≤5KHz

rapport de puissance d'ortho--canal de ● : ≤-70dB

puissance égarée de ● : ≤5uW

Distance du ● rf : 20km (puissance de 25W rf en plein air)



D, alimentation d'énergie

C.C de ● : 12 V (±10%)

courant de attente de ● : ≤ 1 6 0 m A

courant de transmission de ● : ≤ 6 A (transmettez la puissance 25W)



E, dimension :

128*108*28mm





III. définition de Pin

Connecteur Pin non. Nom de Pin Description Remarques
Connexion de puissance 1 VCC C.C : 12V

Veuillez employer la puissance

C.C 12V, plus que 8A

  2 LA terre La terre de l'alimentation d'énergie
Connexion de signal 1 TTL (TxD) TxD de TTL
  2 TxD (A)

TxD de RS-232

RS-485 A

RS-232, RS-485, TTL, seulement un valide
  3 RxD (B)

RxD de RS-232

RS-485 B

RS-232, RS-485, TTL, seulement un valide
  4 TTL (RxD) RxD de TTL
  5 LA terre Terre de Signalisation
  6 PTTs La transmission audio permettent De bas niveau est pour la transmission
  7 MIC Entrée de signal audio Entrée de microphone, sensibilité 10mV de modulation
  8 PS Sortie de signal audio Sortie 8ohm 0.5W d'amplificateur audio
  9 CARRÉ Réception de la vérification de signal Réception du signal convoyeur, haut niveau



IV : Application de LS-V25000

Récupération, contrôle marin

le trafic public

contrôle automatique industriel

programme de courant électrique

moniteur de garde de l'eau

collection de signal et transmission de système ferroviaire

contrôle d'extraction de l'huile et de transport

mesure de puits d'eau de pétrole ou

surveillance hydrologique

surveillance de station météorologique

protection des forêts

bâtiment intelligent

géologique reconnaissez

emplacement mobile

entraînement militaire



Notes :

1. Au sujet de l'alimentation d'énergie.

La puissance de sortie de cette radio est haute à 25W. C.C de la puissance 12V, au moins 8A est recommandé pour employer. Veuillez choisir le C.C de puissance avec le bon coefficient de fluctuation et la capacité anti-parasitage. Si vous employez l'alimentation d'énergie de commutateur, gardez svp l'antenne loin de elle pour éviter l'inférence de l'antenne.



2. Au sujet de l'antenne.

Veuillez choisir l'antenne compatible avec votre bande de fréquence de radio. Pour la communication de fond, l'antenne directionnelle et à gain élevé aiderait à atteindre de meilleurs effets. Et aussi, essayez svp de monter l'antenne à de plus haut niveau.



L'impédance de l'antenne et de son câble devrait être accord avec la radio (50Ω). Sinon, la représentation de l'unité entière sera affectée et elle peut endommager la radio.



3. Au sujet du câble d'antenne

Choisissez le câble avec l'impédance 50Ω et le bas matériel de délabrement. Assurez-vous qu'il peut être relié à la radio et à l'antenne avec succès. Considérez svp également parafoudre imperméable et.



4. Chauffez l'émission

Si la radio doit transmettre pendant le long temps, prêtez svp l'attention à la chaleur de transfert à temps.

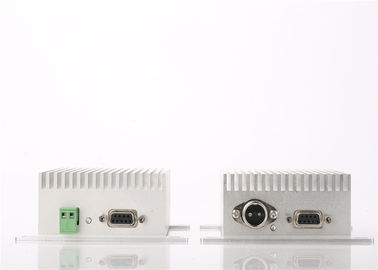

distance sans fil audio sans fil du talkie-walkie 10km du module 150MHz de voix de VHF du module 25W 0

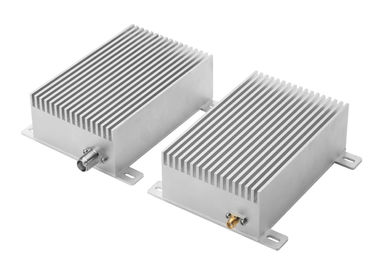

distance sans fil audio sans fil du talkie-walkie 10km du module 150MHz de voix de VHF du module 25W 1

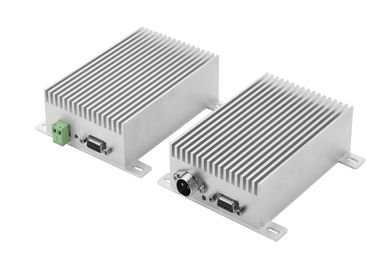

distance sans fil audio sans fil du talkie-walkie 10km du module 150MHz de voix de VHF du module 25W 2
