| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-V5000 |
| Quantité de commande min: | 2PCS |
| Prix: | negotiable |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-7jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| fréquence: | VHF 150MHz/230MHz | puissance de sortie: | 5w |
|---|---|---|---|
| Interface: | RS232/RS485/TTL | Transmettre: | données/voix/musique |
| Type de voix: | audio analogue | Fonction de VOX: | Oui |
| Mettre en évidence: | module audio sans fil d'émetteur-récepteur,module audio d'émetteur-récepteur |
||

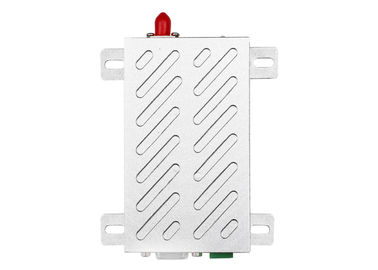

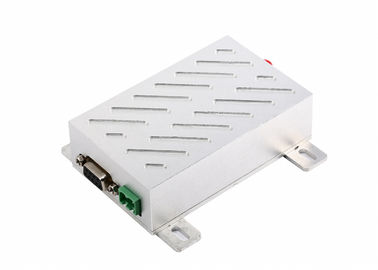

LS-V5000 module audio sans fil, module 144.039MHz de voix de VHF/fréquence ultra-haute pour APRS
Caractéristiques :
Caractéristiques :
Double boucle de phase-serrure, double structure de VCO, de forte stabilité
Fréquence porteuse : VHF/UHF sélectionnable
Taux de données aérodynamiques : 1200/2400bps maintenant
Interface : TTL/RS-232/RS-485 sélectionnable
Modulation : FSK/MSK
Stabilité de fréquence : ±2.5ppm
Espacement de la Manche : 25KHz
Impédance d'antenne : 50 ohms
La température : -30~+70C
Taille : 85x58x16mm (sans radiateur)
La distance de transmission peut atteindre 12Km
Récepteur :
Réception de la sensibilité : ≤-119dBm (plus que 12dB SINAD)
Sélectivité à canal adjacent : ≥65dB
Rejet d'intermodulation : ≥65dB
Rejet de pagaille et d'images : ≥70dB
Émetteur :
Puissance de rf : 5W
Déviation de fréquence : ≥ 5.0kHz
Puissance à canal adjacent : ≥70dB
Courant de transmission : ≤1.5A
Application
APRS, SCADA
Alarme et systèmes de sécurité sans fil ;
Système sans fil de transmission vocale, bipeurs sans fil
surveillance et à régulation de processus sans fil ;
Transmission de données sans fil, système de collecte de données automatique ;
Système de vote sans fil de conférence ;
Position sans fil, terminal intelligent sans fil de PDA ;
Gare routière électronique et trafic intelligent ;
Écran sans fil de visualisation électronique, affichage à LED
RS232/RS485 à la radio
| Pin non. | Nom de signal | Définition | Description | Remarques | ||
| Puissance | 1 | VCC | DC12V±10% | Courant maximum de transmission : 1.5A | ||
| 2 | LA terre | Fondre de l'alimentation d'énergie | ||||
| Base de signal | 1 | LA terre | Fondre du signal de puissance | |||
| 2 | A (TXD) | Réception de données | TTL TX/RS232 TX/RS485-A | Choisissez un | ||
| 3 | B (RXD) | Transmission de données | TTL RX/RS232 RX/RS485-B | |||
| 4 | OR | |||||
| 5 | DGND | Fondre du signal | ||||
| 6 | PTTs | Contrôle de transmission audio | ||||
| 7 | MIC DEDANS | Contrôle d'entrée de microphone | ||||
| 8 | HAUT-PARLEUR | Contrôle de sortie de haut-parleur | ||||
| 9 | ESSAI | Essai d'usine | ||||
Dimension
