Module émetteur de données sans fil LS-U2000 Radio de données sans fil 5 km Module émetteur de données sans fil 433 MHz
Introduction :

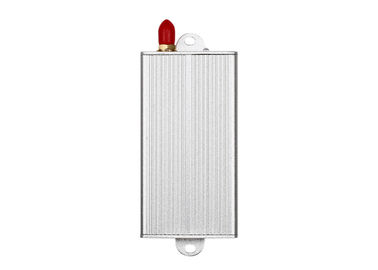

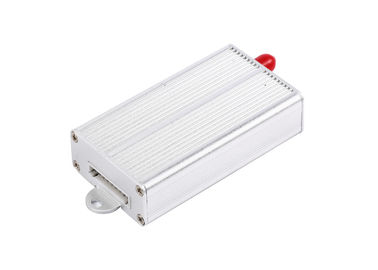

Le LS-U2000 est un modem radio UHF de 2000 mW, capable de transmettre sans fil sur une distance de 5 à 7 km en visibilité directe (LOS). Avec un boîtier en aluminium élégant et facile à fixer, un port série à 9 broches, il est pratique pour vous de le connecter à d'autres appareils dotés d'une interface RS232, RS485 ou TTL. Facile à installer, aucun programme requis, longue distance de transmission, aucun frais de communication.
Paramètres :
Sortie d'alimentation : 5V
Puissance RF : 2W
Débit en bauds aérien : 1 200/2 400/4 800/9 600/19 200 bps, en choisir un
Débit en bauds de l'interface : 1 200/2 400/4 800/9 600/19 200 bps programmable
Bande de fréquences : 433, 450, 470 ou autres
Interface : RS-232/RS-485/TTL/USB
Mode de communication : Semi-duplex
Canal : 8 (par défaut), 16/32 (personnalisé)
Courant de réception :<50mA (connexion TTL)
Sensibilité de réception : -123dBm @ 1 200 bps ; -118dBm @ 9 600 bps)
Courant d'émission :<1,4A
Portée RF en visibilité directe : 5 km (BER=10-5@9600bps) ; 7 km (BER=10-5 @ 1 200 bps)
Taille : 80*45*20mm (sans le port d'antenne)
| PERFORMANCE |
| Sortie d'alimentation : |
2W |
| Portée RF en visibilité directe : |
7 km@1200bps ; 5 km@9600bps |
| Débit effectif RF : |
1200/2400/4800/9600/19200bps |
| Canal spatial : |
1 MHz (par défaut), (personnalisation 12,5/25 KHz) |
| Bande passante : |
<25KHz |
| Sensibilité du récepteur : |
-123dBm@1200bps, -118dbm(9600bps) |
| Format de données : |
8N1, 8E1, 8O1 (personnaliser) |
| COMPATIBILITÉ |
| Série LS-UN10, LS-UN100, LS-U1000, LS-U2000, LS-UN5000 |
| ALIMENTATION |
| Tension d'alimentation : |
5V DC ou 12V personnaliser |
| Courant d'émission : |
<600mA |
| Courant de réception : |
<45mA |
| Courant de veille : |
<20uA |
| GÉNÉRAL |
| Mode de communication : |
Semi-duplex |
| Bande de fréquences : |
433 MHz ou 400 MHz, ou 450 MHz, 470 MHz |
| Modulation de fréquence |
FSK/GFSK |
| Canal : |
8 (par défaut), 16/32/64 (en option) |
| Interface : |
TTL, RS232, RS485 (en choisir un) |
| PROPRIÉTÉS PHYSIQUES |
| Taille : |
80mm×45mm×20mm
(hors base d'antenne et broche de données) |
| Poids : |
300g |

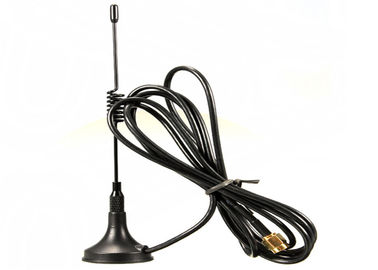

| Base d'antenne : |
50Ω, SMA |
| Température de fonctionnement : |
Industriel : -40℃~+85℃(TCXO) |
| Stabilité de la fréquence : |
±2,5 ppm Industriel |
Application :
Contrôle sans fil de machine de mise en file d'attente
Relevé automatique de compteurs
Affichage LED/panneau LED
Surveillance sans fil PTZ
Automatisation d'usine
Appareil portable
Contrôle de l'irrigation
Télémétrie de données
Contrôle de la robotique
Domotique
Définition des broches :
| N° de broche |
Signal
Nom
|
Fonction |
Niveau |
Connexion avec le terminal |
Remarques |
| 1 |
GND |
Mise à la terre de l'alimentation |
|
Terre |
|
| 2 |
VCC |
Alimentation CC |
5V |
|
|
| 3 |
RxD/TTL |
Réception de données |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Transmission de données |
TTL |
RxD |
|
| 5 |
SGND |
Signal |
|
|
|
| 6 |
A (TXD) |
A de RS-485 (TxD de RS-232) |
|
A(RxD) |
|
| 7 |
B (RXD) |
B de RS-485 (RxD de RS-232) |
|
B(TxD) |
| 8 |
SLEEP |
Contrôle de veille |
TTL |
Signal de veille |
Niveau bas valide |
| 9 |
TEST |
Test en usine |
|
|
|
