| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Numéro de modèle: | LS-V25000 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | carton |
| Délai de livraison: | 3-7days |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 1000pcs/month |
| puissance de sortie: | 25W | Distance: | 20KM |
|---|---|---|---|
| Matériel d'enveloppe: | Aluminium | fréquence: | VHF/UHF |
| Type audio: | analogique | ||
| Surligner: | module audio numérique,module audio sans fil d'émetteur-récepteur |
||

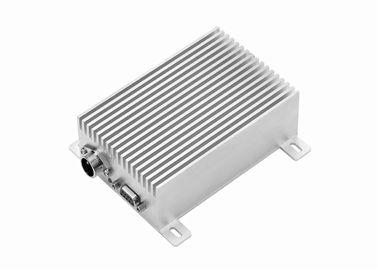

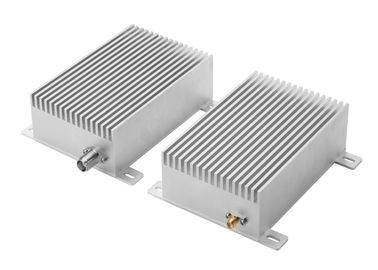

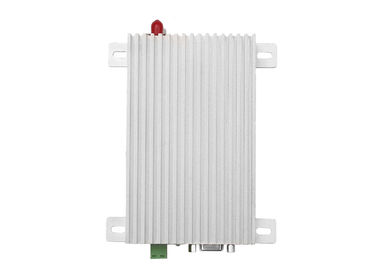

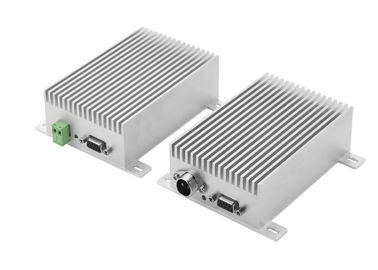

LS-V25000 transmettent par radio le modem sont une combinaison par radio élevée professionnelle de transmission de données de performance avec la plus nouvelle puce de rf et la technologie des communications sans fil. Cette radio soutient la bande de fréquence multiple, le VHF ou la fréquence ultra-haute. Avec la puissance de sortie 25W, elle a la longue distance de transmission au sujet dont atteint plus de 20km en air ouvert.
I : Caractéristiques :
1. Puissance de sortie élevée : 10W ou 25W
2. Longue distance de transmission : jusqu'à 20km
3. Bande de la bande 150MHz de VHF ou bande 230MHz ou 450MHz
4. Transmission de données, transmission vocale chacun des deux correct
5. Double PLL, double VCO, fiabilité élevée
6. Fonction de VOX
II. fiche technique
A, index général
fréquence de ● : La bande de fréquence de VHF et de fréquence ultra-haute (150MHz, 230MHz), peut stocker environ 400 canaux
tolérance de fréquence de ● : ±2.5ppm
Espacement de la Manche de ● : 25 kilohertz
impédance d'antenne de ● : 50Ω
la température d'environnement de ● : - ℃ 35 ℃~+75
le ● modulent le mode : MSK
vitesse baud d'air de ● : 1200bps/2400bps
B, index de récepteur
sensibilité de ● : ≤0.25uV
rapport de bruit d'ignal de ● (SNR) : ≤-50dB
Sélectivité à canal adjacent de ● : ≥70dB
Interférence inter de modulation de ● : ≥70dB
Fausse immunité de respouse de ● : ≥70dB
C, index d'émetteur
Le ● transmettent la puissance : 25W
le ● modulent la déformation : ≤3%
modulation de fréquence résiduelle de ● : ≤-48dB
déviation de fréquence de ● : ≤5KHz
rapport de puissance d'ortho--canal de ● : ≤-70dB
puissance égarée de ● : ≤5uW
Distance du ● rf : 20km (puissance de 25W rf en plein air)
D, alimentation d'énergie
C.C de ● : 12 V (±10%)
courant de attente de ● : ≤ 1 6 0 m A
courant de transmission de ● : ≤ 6 A (transmettez la puissance 25W)
E, dimension :
128*108*28mm

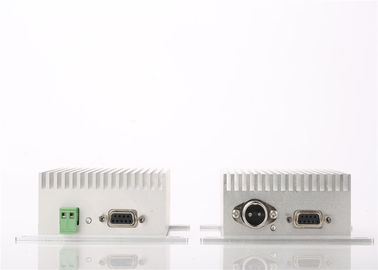

III. définition de Pin
| Connecteur | Pin non. | Nom de Pin | Description | Remarques |
| Connexion de puissance | 1 | VCC | C.C : 12V |
Veuillez employer la puissance C.C 12V, plus que 8A |
| 2 | LA terre | La terre de l'alimentation d'énergie | ||
| Connexion de signal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | RxD (A) |
RxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, seulement un valide | |
| 3 | TXD (B) |
TxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, seulement un valide | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | LA terre | Terre de Signalisation | ||
| 6 | PTTs | La transmission audio permettent | De bas niveau est pour la transmission | |
| 7 | MIC | Entrée de signal audio | Entrée de microphone, sensibilité 10mV de modulation | |
| 8 | PS | Sortie de signal audio | Sortie 8ohm 0.5W d'amplificateur audio | |
| 9 | CARRÉ | Réception de la vérification de signal | Réception du signal convoyeur, haut niveau |
Application de LS-V25000
Récupération, contrôle marin
le trafic public
contrôle automatique industriel
programme de courant électrique
moniteur de garde de l'eau
collection de signal et transmission de système ferroviaire
contrôle d'extraction de l'huile et de transport
mesure de puits d'eau de pétrole ou
surveillance hydrologique
surveillance de station météorologique
protection des forêts
bâtiment intelligent
géologique reconnaissez
emplacement mobile
entraînement militaire
