valve 2km MARCHE-ARRÊT de Remote Control Solenoid de contrôleur de valve 2ch

Introduction

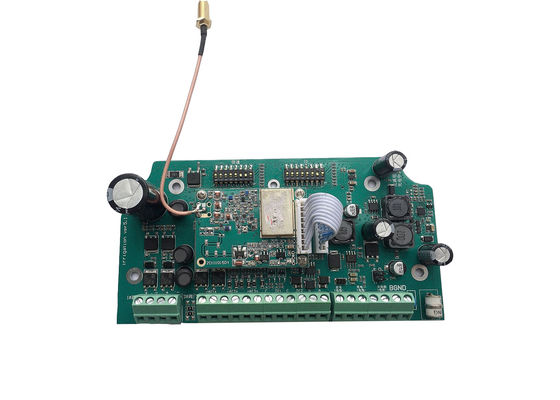

LS-SVC02 est un solénoïde basé par radio verrouillant le contrôleur de valve. Il a le circuit intégré de charge de puissance. Ajoutant une batterie au lithium, vous pourriez employer l'alimentation d'énergie solaire. LS-SVC02 est CORRECT pour commander 2 le solénoïde des stations 12V verrouillant des valves et pour relier 3 capteurs (4-20mA). Nos systèmes d'irrigation sont idéaux pour applications commerciales/municipales telles que les terres cultivables, le verger, la rue et la route aménageant en parc, médianes, parcs, chantiers de construction.

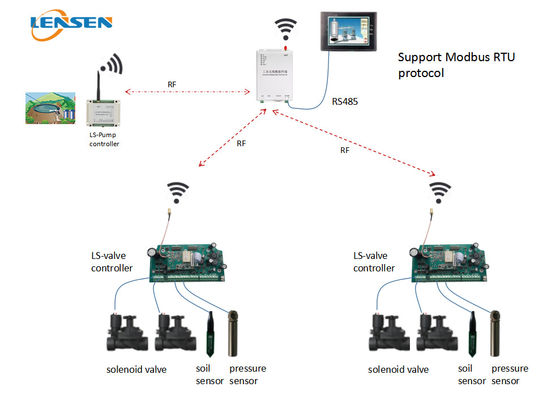

Diagramme d'application pour la référence
Ce système inclut un maître (LS-R324 DTU sans fil) et un contrôleur de pompe (LS-RDIO0202 RTU sans fil) et quelques contrôleurs de valve électriques (LS-SVC02).
Vous pourriez relier LS-R324 DTU sans fil au logiciel de HMI, de PC ou au PLC par l'intermédiaire du port RS485. Nous soutenons le protocole de Modbus RTU. En programmant votre contrôleur, vous pourriez réaliser à télécommande votre pompe principale MARCHE-ARRÊT et valves électriques MARCHE-ARRÊT automatiquement.


Conditions de système

Tous les appareils sans fil dans le même système devraient utiliser le même canal de fréquence, avec la même vitesse baud, puis ils peuvent communiquer les uns avec les autres. Avant utilisation, vérifiez svp le canal et l'identification plaçant d'abord. Vous pourriez employer l'IMMERSION pour placer le canal et l'identification (référez-vous svp la pièce d'arrangement d'IMMERSION)


Le paramètre du contrôleur de vanne électromagnétique

Paramètre de rf : 433MHz, puissance de sortie 1W pour le contrôle sans fil de visibilité directe de 2km, 9600bps, interface de TTL
Alimentation d'énergie : C.C 12V. Nous avons le circuit solaire intégré de charge. Vous pourriez utiliser la batterie solaire de panel+lithium pour assurer la puissance pour ce conseil.
Type de batterie : batterie d'ion de lithium de C.C 12V. Notre circuit de charge est basé sur la batterie d'ion de lithium 3S. La tension nominale d'ion de lithium est 3.6V – 3 x 3,6 = 10.8V, ion de lithium de toute puissance est 4.2V - 3x4.2=12.6V. Nous recommandons d'employer 12V, la batterie 10Ah. Vous pourriez choisir la capacité appropriée de batterie accordant vos conditions d'application réelles.
Panneau solaire : nous recommandons d'employer 18V, le panneau solaire 30W. Vous pourriez choisir l'approprié accordant votre état local de soleil.
Valve électrique : nous pouvons conduire 2 stations de type solénoïde de C.C 9-36V verrouillant des valves.

Comment se relier

A. Comment relier la batterie à 2 fils


Selon l'image ci-dessus, vous pourriez relier le solénoïde 2 verrouillant des valves, 3 capteurs (4-20mA entrée analogique), 2 commutateurs d'écoulement (entrée numérique) à ce contrôleur. Veuillez relier les valves et les capteurs comme les expositions d'image. L'AI et les DI sont les entrées passives. Reliez la batterie et le panneau solaire correctement.
Note : Si vous utilisez la batterie à deux fils, assurez-vous svp que short du chapeau 1 de pullover se relie au chapeau 2 de pullover et les chapeaux 3 de pullover se relie au chapeau 4. de pullover.


Puissance LED
La puissance LED est d'indiquer la condition du travail du module sans fil. Quand le module sans fil est réveillé pour des données recevant et des données transmettant, la LED sera sur le rouge. Quand le module sans fil est dans le sommeil, la LED est éteinte, à ce mode, lui ne peut pas transmettre ou recevoir des données.

RF LED
Rf LED est sur le module sans fil. Quand données transmettant, lueurs rouges de LED, quand données recevant, lueurs bleues de LED.


Comment relier la batterie de 4 fils


Veuillez se référer le diagramme de câblage ci-dessus.
Si vous utilisez la batterie à quatre fils, les chapeaux de pullover n'ont pas besoin se relient sous peu.

Au sujet de l'arrangement d'IMMERSION
IMMERSION pour le canal
L'IMMERSION 1-4 est pour l'arrangement de canal
DIP1 SUR =20 =1
DIP2 SUR =21 =2
DIP3 SUR =22 =4
DIP4 SUR =23 =8
L'IMMERSION 5-8, aucune définition maintenant, svp les gardent

Ce contrôleur de valve a 15 canaux totalement, se réfèrent svp cette table de établissement



IMMERSION pour l'identification
DIP1 SUR =20 =1
DIP2 SUR =21 =2
DIP3 SUR =22 =4
DIP4 SUR =23 =8
DIP5 SUR =24 =16
DIP6 SUR =25 =32
DIP7 SUR =26 =64
DIP8 SUR =27 =128

L'identification est l'identification locale du contrôleur, aussi identification de communication de Modbus, se réfèrent svp cette table

Identification	Emplacement d'IMMERSION	Identification	Emplacement d'IMMERSION	Identification	Emplacement d'IMMERSION
1		2		3
4


Note :

• S'il y a beaucoup de dispositifs communiquant dans le même système, svp réglé tous au même canal.
• Si vous voulez changer le canal ou l'identification, découpez svp sa puissance et tournez outre du maître d'abord. Puis canal de changement ou IMMERSION d'identification. Enfin puissance d'approvisionnement encore. La LED sans compter que l'antenne lueur, la puissance LED DESSUS, que les expositions PLONGENT changé avec succès. La puissance LED indique PAS DESSUS que changement d'IMMERSION a échoué. Veuillez nous contacter pour la remise.
• Référence d'IMMERSION pour le maître LS-R324 et IMMERSION pour le contrôleur de la pompe LS-RDIO0202.
