| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Lensen |
| Certification: | CE, FCC |
| Numéro de modèle: | LS-S100 |
| Quantité de commande min: | 2PCS |
| Prix: | Negotiation |
| Détails d'emballage: | Carton standard |
| Délai de livraison: | 2-7 jours |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 6000pcs/month |
| puissance de sortie: | 100mW | Distance: | 1KM |
|---|---|---|---|
| Interface: | TTL | fréquence: | 433MHZ |
| Alimentation: | 5V | Taille: | 28mm×15mm×10mm |
| Surligner: | transfert des données sans fil,émetteur-récepteur de données de rf |
||

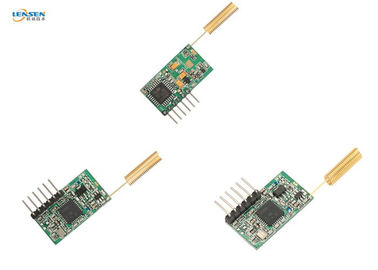

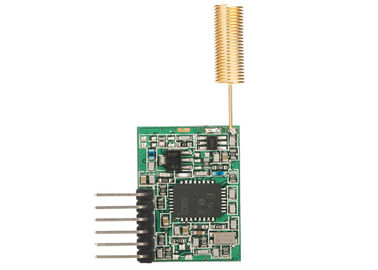

Mini port sans fil 9600bps de TTL d'émetteur-récepteur de puissance faible d'infopac de rf
LS-S100 est un infopac de la Mini-taille rf.
Il est habituellement employé pour l'application restreinte de l'espace.
Le module d'interface de TTL est bon pour la communication de radio de microcontrôleur
Paramètre
| REPRÉSENTATION | |
| Puissance de sortie : | 100mW (défaut), |
| Portée optique de rf : | 1000m@1200bps ; 600m@9600bps |
| Taux effectif de rf : | 1200/2400/4800/9600/19200bps |
| La Manche de l'espace : | 1MHz (défaut), (personnalisation 12.5/25KHz/other) |
| Largeur de bande : | <25khz> |
| Sensibilité de récepteur : | -123dBm@1200bps (JUJUBE de 1%) |
| MISE EN RÉSEAU | |
| Topologie de mise en réseau : | Point par point, point-à-multipoint |
| COMPATIBILITÉ | |
| Série de LS-U | |
| PUISSANCE | |
| Tension d'alimentation : | C.C 5V (défaut), |
| Transmettez le courant : | 100mA |
| Recevez le courant : | 30mA |
| Courant de sommeil : | 10uA |
| GÉNÉRALITÉS | |
| Mode de communication : | Semi-duplex |
| Bande de fréquence : | 433MHz (400/450MHz/470MHz) |
| La Manche : | 8 (défaut), 16/32/64 (facultatif) |
| Interface : | TTL |
| PROPRIÉTÉS PHYSIQUES | |
| Taille : | 28mm×15mm×10mm (à l'exclusion de la base d'antenne et de la goupille de données) |
| Poids : | 20g |
| Base d'antenne : | 50Ω, SMA |
| Température de fonctionnement : | Industriel : - 40℃~+85℃ (TCXO) |
| Stabilité de fréquence : | ±2.5ppm industriel |
Champ d'application
Comment l'employer
1. Alimentation d'énergie du défaut 5V
2. Définition de PIN (6pin)
Tableau 1 : Définitions de Pin du JP 1 et méthodes de connexion
| Pin non. | Nom de signal | Fonction | Niveau | Connexion avec le terminal | Remarques |
| 1 | LA terre | Fondre de l'alimentation d'énergie | - | La terre | |
| 2 | VCC | Alimentation d'énergie : C.C 5V | - | ||
| 3 | RXD/TTL | Réception de données | TTL | TxD | |
| 4 | TXD/TTL | Transmission de données | TTL | RxD | |
| 5 | SLP | Contrôle de sommeil | - | Signal de sommeil | Valide de bas niveau |
| 6 | ESSAI | Essai d'usine | - | - |
Arrangement de paramètre par notre logiciel
Vous pouvez employer notre logiciel Lensen.exe pour lire ou placer le paramètre sur l'ordinateur. Quand vous reliez le module de rf au PC par le câble d'essai, rappelez-vous svp de relier le DB9 aussi bien que le port USB à l'ordinateur.
La fréquence correspondante se dirige à 433MHz de 1-8 canaux
| La Manche | Fréquence | La Manche | Fréquence | La Manche | Fréquence | La Manche | Fréquence |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
